Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Ürün adı: | Gofret kelebek vana | Standart: | GB/T, Çin standardı |
|---|---|---|---|
| Bağ: | flanş/gofret, gofret | Koltuk Malzemesi: | SS, çelik |
| Baskı yapmak: | Orta Basınç, Alçak Basınç | Disk: | Karbon çelik |
| Gövde Malzemesi: | Karbon Çelik, çelik | Renk: | özelleştirilmiş |
| Vurgulamak: | 1.6mpa gofret kelebek vana,150mm gofret kelebek vana,yüksek sıcaklık gofret tipi kelebek vana |
||

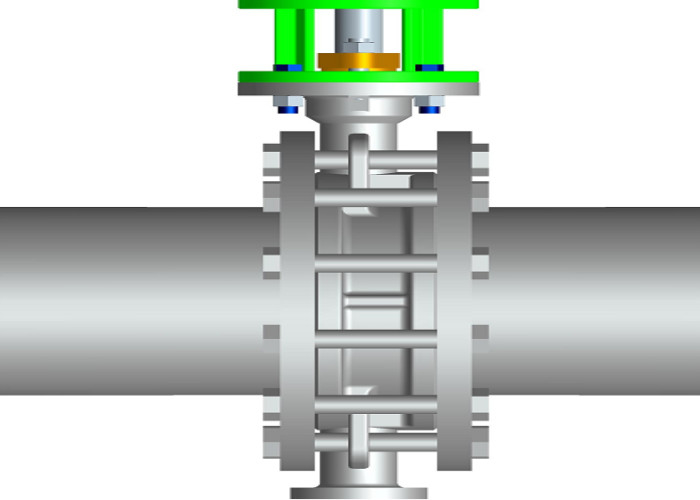

Kulplu kelebek vana yapısı basit, boyutu küçük ve ağırlığı hafiftir ve yalnızca birkaç parçadan oluşur.Ve sadece 90° döndürme ihtiyacı hızlı bir şekilde açılıp kapatılabilir, basit kullanım ve valf iyi sıvı kontrol özelliklerine sahiptir.Kelebek vana tamamen açık konumdayken, ortam vana gövdesinden akarken kelebek plakasının kalınlığı tek dirençtir, bu nedenle vana tarafından üretilen basınç düşüşü küçüktür, bu nedenle daha iyi akış kontrol özelliklerine sahiptir.
Valf gövdesi, disk, braket, valf gövdesi, elektrikli cihaz, sızdırmazlık halkası vb.
| Tip |
Boyut |
L | H | H1 | A1 | B1 | 16kg | 25kg | ||
| D1 | Z-Φd | D1 | Z-Φd | |||||||
|
D373H -16C/25 |
50 | 43 | 112 | 350 | 180 | 200 | 125 | 4-Φ18 | 125 | 4-Φ18 |
| 65 | 46 | 115 | 370 | 180 | 200 | 145 | 4-Φ18 | 145 | 8-Φ18 | |
| 80 | 49 | 120 | 380 | 180 | 200 | 160 | 8-Φ18 | 160 | 8-Φ18 | |
| 100 | 56 | 138 | 420 | 180 | 200 | 180 | 8-Φ18 | 190 | 8-Φ22 | |
| 125 | 64 | 164 | 460 | 180 | 200 | 210 | 8-Φ18 | 220 | 8-Φ26 | |
| 150 | 70 | 175 | 555 | 270 | 280 | 240 | 8-Φ22 | 250 | 8-Φ26 | |
| 200 | 89 | 208 | 605 | 270 | 280 | 295 | 12-Φ22 | 310 | 12-Φ26 | |
| 250 | 114 | 243 | 680 | 270 | 280 | 355 | 12-Φ26 | 370 | 12-Φ30 | |
| 300 | 114 | 283 | 825 | 380 | 420 | 410 | 12-Φ26 | 430 | 16-Φ30 | |
| 350 | 127 | 310 | 900 | 380 | 420 | 470 | 16-Φ26 | 490 | 16-Φ33 | |
| 400 | 140 | 340 | 980 | 450 | 470 | 525 | 16-Φ30 | 550 | 16-Φ36 | |
| 450 | 152 | 380 | 1030 | 480 | 490 | 585 | 20-Φ30 | 600 | 20-Φ36 | |
| 500 | 152 | 410 | 1105 | 480 | 490 | 650 | 20-Φ33 | 660 | 20-Φ36 | |
| 600 | 154 | 470 | 1310 | 480 | 490 | 770 | 20-Φ36 | 770 | 20-Φ39 | |
| 700 | 165 | 550 | 1435 | 640 | 660 | 840 | 24-Φ36 | 875 | 24-Φ42 | |
| 800 | 190 | 640 | 1605 | 640 | 660 | 950 | 24-Φ39 | 990 | 24-Φ48 | |
| 900 | 203 | 710 | 1745 | 750 | 860 | 1050 | 28-Φ39 | 1090 | 28-Φ48 | |
| 1000 | 216 | 770 | 1885 | 850 | 900 | 1170 | 28-Φ42 | 1210 | 28-Φ55 | |
| 1200 | 254 | 890 | 2105 | 850 | 900 | 1390 | 32-Φ48 | 1420 | 32-Φ55 | |
| Ana bölüm | parça malzemesi |
| Gövde, Disk, Boyunduruk | WCB |
| Kök | 2Cr13 |
| Mühür yüzüğü | 430+Grafit asbest |
1. Vana kuru bir depoda tutulur.Açık havada muhafaza edilmesi kesinlikle yasaktır.
2. Uzun süreli depolama, düzenli bakım.
3. Vana yatay veya dikey boruya monte edilir, ancak kolay kullanım için açılıp kapatılmalıdır.
4. Kurulumdan önce basınç testi yapılmalıdır ve kurulum gereksinimleri karşılayabilir.
5. Montajdan önce boru ve valf boşluğu temizlenmelidir.
6. Vana, kurulumdan sonra büyük dış kuvvetlere maruz bırakılmamalıdır.
7. Orta akış yönü, kurulum sırasında valf gövdesinin ok yönü ile tutarlı olmalıdır.
8. Çalışma koşulları, performans şartnamesindeki teknik gereklilikleri karşılamalıdır.
| olası hatalar | arızanın nedeni | eleme yöntemi |
| salmastra sızıntısı |
1. Dolgunun son kullanma tarihi veya eskimesi 2. Rakor cıvatası sıkılmamış |
1. Salmastrayı değiştirin 2. Rakor cıvatalarını eşit şekilde sıkın |
| Uç kapağı kaçağı |
1. Cıvata sıkılmamış 2. O-ring hasarlı |
1. Cıvataları sıkın. 2. O-ringi değiştirin |
| Sızdırmazlık yüzeyi sızıntısı |
1. Vana kurulum yönü, orta akış yönü ile tutarsız 2. Kapatma yerinde değil 3. Sızdırmazlık yüzeyinde pullanma var 4. Sızdırmazlık yüzeyi hasarlı |
1. Kurulumu kontrol edin 2. Aktüatör üzerindeki vidaları yeniden ayarlayın ve yerlerine kapatın 3. Oluşumu temizleyin 4. Sızdırmazlık yüzeyini yeniden zımparalayın ve onarın |
İlgili kişi: Ms. Ada Chen
