Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Ürün adı: | Gofret kelebek vana | Gövde Malzemesi: | Dökme Demir |
---|---|---|---|
ortam sıcaklığı: | 10-80℃ | medya: | Suçlu |
bağlantı: | Gofret | Güç: | Üstesinden gelmek |
Disk: | dökme demir | kök: | Çelik / Paslanmaz çelik |
Bağlantı noktası boyutu: | DN50-DN200 | Renk: | MAVİ, özelleştirilmiş, gri |
Vurgulamak: | Pimli Paslanmaz Çelik Pabucu Kelebek Vana,Saplı Paslanmaz Çelik Pabucu Kelebek Vana,Dökme Demir Gofret Tipi Kelebek Vana |

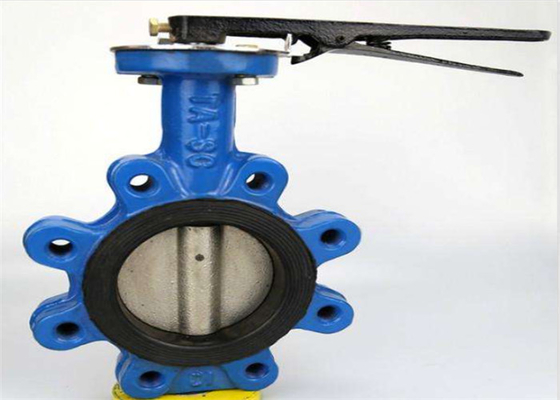

Saplı kelebek vana, basit yapı, küçük hacim ve hafiflik avantajlarına sahiptir.Sadece birkaç bölümden oluşmaktadır.Ayrıca 90° döndürülerek hızlı bir şekilde açılıp kapatılabilir, bu da kullanımı kolaydır.Aynı zamanda, valf iyi sıvı kontrol özelliklerine sahiptir.Kelebek vana tam açık konumdayken, ortam vana gövdesinden akarken kelebek plakasının kalınlığı tek dirençtir.Bu nedenle, valf aracılığıyla oluşturulan basınç düşüşü çok küçüktür, bu nedenle iyi akış kontrol özelliklerine sahiptir.
Aynı nominal basınca ve nominal çapa sahip sıradan kelebek vana ve sürgülü vanadan hangisinin sızdırmazlığı daha iyidir ve sızdırması kolay değildir?
Sürgülü vananın sızdırmazlığı kelebek vanadan daha iyidir, ancak bazı üreticilerin kelebek vanaları iyi bir sızdırmazlık performansına sahiptir.
Sürgülü vana büyük hacimlidir ve geniş yer kaplar.
Kelebek vana küçük hacimli ve küçük bir alana sahiptir.
Spesifik seçim ayrıca ortamın sıcaklığını, valfin sızdırmazlığını ve ambalajını da dikkate almalıdır.
Nominal çapı 50'den büyük olan kelebek vanalar şartnamede belirtilmiştir.
Kolu kelebek vana, ulusal bir anahtar yeni üründür.Yüksek performanslı manuel kelebek vana, çift eksantrik ve özel eğimli koni eliptik sızdırmazlık yapısına sahiptir.Faydalı model, geleneksel eksantrik kelebek vananın sızdırmazlık yüzeyinin 0 ° ~ 10 ° açılma ve kapanma anında hala kayan temas sürtünmesinde olması dezavantajını çözer, kelebek plakasının sızdırmazlık yüzeyinin ayrılma etkisini gerçekleştirir. açılma anı ve hizmet ömrünü uzatmak ve en iyi sızdırmazlık performansını elde etmek için kapatma kontağı anında sızdırmazlık etkisi kapanır.
A | B | L | D1 | D3 | H | ||
PN10 | PN16 | ||||||
DN40 (1,5") | 69 | 136 | 32 | 65 | 35.25 | 32 | |
DN50 (2" ) | 80 | 161 | 42.04 | 65 | 35.25 | 32 | |
DN65 (2,5" ) | 89 | 175 | 44.68 | 65 | 35.25 | 32 | |
DN80 (3") | 95 | 181 | 45.21 | 65 | 35.25 | 32 | |
DN100 (4") | 114 | 200 | 52.07 | 90 | 55.25 | 32 | |
DN125 (5") | 127 | 213 | 54.36 | 90 | 55.25 | 32 | |
DN150 (6") | 139 | 226 | 55.75 | 90 | 55.25 | 32 | |
DN200 (8") | 175 | 260 | 60.58 | 125 | 70.25 | 40 | |
DN250 (10") | 203 | 292 | 65.63 | 125 | 70.25 | 40 | |
DN300 (12") | 242 | 337 | 76.9 | 125 | 70.25 | 40 | |
DN35O (14") | 267 | 368 | 75 | 125 | 70.25 | 40 | |
DN400 (16" ) | 297 | 400 | 85,7 | 197 | 100,3 | 51.2 | 72 |
DN450 (18") | 315 | 422 | 104.6 | 197 | 100,3 | 51.2 | 72 |
DN500 (20") | 348 | 480 | 130.28 | 197 | 100,3 | 64.2 | 82 |
DN600 ( 24") | 444 | 562 | 151.36 | 276 | 130.3 | 70.2 | 82 |
