Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|

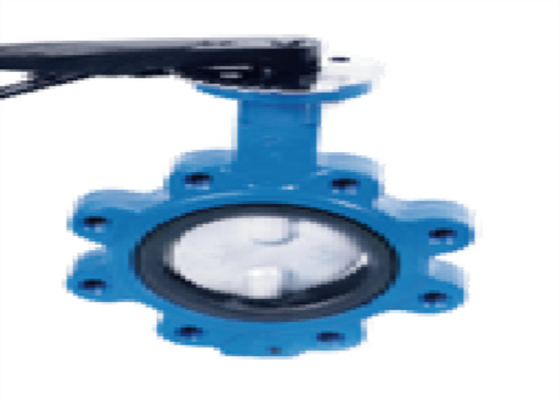

| Ürün adı: | Gofret kelebek vana | gövde malzemesi: | Paslanmaz çelik |
|---|---|---|---|
| Kulp malzemesi: | Ütü | yüzük: | NBR |
| Gövde Malzemesi: | Eğilebilir Demir | medya: | Suçlu |
| ortam sıcaklığı: | 10-80℃ | Çalışma Basıncı: | 1.0-1.6Mpa (10-25bar) |
| Renk: | MAVİ, özelleştirilmiş | Boyut: | DN50~350 |
| Vurgulamak: | Bölünmüş Mil Gofret Kelebek Vana,Dökme Demir Gofret Kelebek Vana,Pimsiz Gofret Pabucu Kelebek Vana |
||
1. Montaj sırasında vana diski kapalı konumda durmalıdır.
2. Açma konumu, kelebek levhanın dönüş açısına göre teyit edilmelidir.
3. Bypass vanalı kelebek vana için, açılmadan önce yarım milli pinsiz gofret kelebek vana açılmalıdır.
4. Montaj, imalatçının montaj ve çalıştırma talimatlarına göre yapılacaktır.Ağır ağırlıktaki kelebek vana sağlam bir temel ile sağlanacaktır.
| Gövde | Dökme Demir / Sfero Döküm |
| Disk | Sfero Döküm / Paslanmaz Çelik |
| Kök | Paslanmaz çelik |
| Koltuk | NBR / EPDM /PTFRE |
Yüz Yüze : ISO 5752 / API 609 /DIN3202
Flanş Ucu : BS 10 Tablo D / tablo E / DIN 2501 PN10
| Nominal basınç | 1.0/1.6 (mpa) |
| Sızdırmazlık Testi (su) | 1.1 /1.76 mpa |
| Kabuk Testi (su) | 1.5/2.4 mpa |
| DN | A | B | L | фD1 | фD3 | H |
| DN40 (1,5") | 69 | 136 | 32 | 65 | 35.25 | 32 |
| DN50 (2") | 80 | 161 | 42.04 | 65 | 35.25 | 32 |
| DN65 (2,5") | 89 | 175 | 44.68 | 65 | 35.25 | 32 |
| DN80 (3”) | 95 | 181 | 45.21 | 65 | 35.25 | 32 |
| DN100 (4”) | 114 | 200 | 52.07 | 90 | 55.25 | 32 |
| DN125 (5”) | 127 | 213 | 54.36 | 90 | 55.25 | 32 |
| DN150 (6") | 139 | 226 | 55.75 | 90 | 55.25 | 32 |
| DN200 (8”) | 175 | 260 | 60.58 | 125 | 70.25 | 40 |
| DN250 (10") | 203 | 292 | 65.63 | 125 | 70.25 | 40 |
| [DN300 (12") | 242 | 337 | 76.9 | 125 | 70.25 | 40 |
