Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|

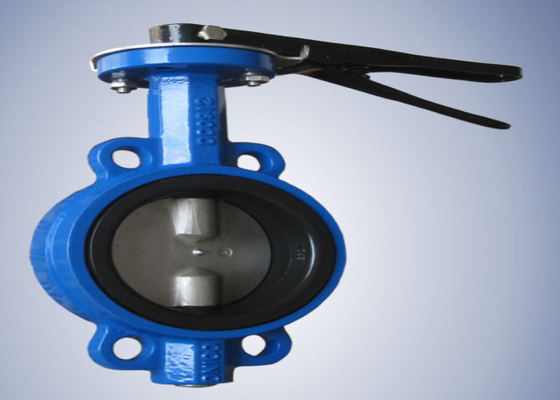

| Ürün adı: | Gofret kelebek vana | Gövde Malzemesi: | Dökme demir / Sfero döküm |
|---|---|---|---|
| Güç: | kolu (demir) | Çalışma Basıncı: | 1.0-1.6Mpa (10-25bar) |
| Renk: | MAVİ, özelleştirilmiş, gri | Boyut: | DN50~350 |
| bağlantı: | Gofret | Disk: | Eğilebilir Demir |
| ortam sıcaklığı: | 10-80℃ | medya: | Suçlu |
| Vurgulamak: | Antikorozif Sfero Döküm Kelebek Vana,Pinsiz Sfero Döküm Kelebek Vana,Gri Kelebek Gofret Tipi Vana |
||
Yarım mil pinsiz gofret kelebek vana, basit yapısal özellikler, hizmet performansı ve geniş uygulama aralığı avantajlarına sahiptir.Ürün, ham petrol, kimya endüstrisi, gıda, biyotıp, tekstil endüstrisi, kağıt endüstrisi, hidroelektrik mühendisliği, gemiler, kentsel su temini ve drenaj alanlarındaki tüm aşındırıcı ve aşındırıcı olmayan gaz, sıvı, yarı akışkan, katı toz boru hatlarına ve kaplara kurulabilir. , izabe tesisleri, yenilenebilir kaynaklar ve diğer sistemler ve düzenleme ve kapatma ekipmanı olarak kullanılabilir
1. Montaj sırasında vana diski kapalı konumda durmalıdır.
2. Açma konumu, kelebek levhanın dönüş açısına göre teyit edilmelidir.
3. Bypass vanalı kelebek vana için, açılmadan önce yarım milli pinsiz gofret kelebek vana açılmalıdır.
4. Montaj, imalatçının montaj ve çalıştırma talimatlarına göre yapılacaktır.Ağır ağırlıktaki kelebek vana sağlam bir temel ile sağlanacaktır.
| DN | A | B | L | фD1 | фD3 | H |
| DN40 (1,5") | 69 | 136 | 32 | 65 | 35.25 | 32 |
| DN50 (2") | 80 | 161 | 42.04 | 65 | 35.25 | 32 |
| DN65 (2,5") | 89 | 175 | 44.68 | 65 | 35.25 | 32 |
| DN80 (3”) | 95 | 181 | 45.21 | 65 | 35.25 | 32 |
| DN100 (4”) | 114 | 200 | 52.07 | 90 | 55.25 | 32 |
| DN125 (5”) | 127 | 213 | 54.36 | 90 | 55.25 | 32 |
| DN150 (6") | 139 | 226 | 55.75 | 90 | 55.25 | 32 |
| DN200 (8”) | 175 | 260 | 60.58 | 125 | 70.25 | 40 |
| DN250 (10") | 203 | 292 | 65.63 | 125 | 70.25 | 40 |
| [DN300 (12") | 242 | 337 | 76.9 | 125 | 70.25 | 40 |
