| Ürün adı: | Gofret kelebek vana | Gövde Malzemesi: | Sfero Döküm/Dökme Demir GGG50,Dökme demir |
|---|---|---|---|
| Standart: | ANSI,API | Baskı yapmak: | Orta Basınç, Alçak Basınç |
| Bağ: | flanş/gofret, gofret | Renk: | MAVİ, özelleştirilmiş |
| Disk: | dökme demir | Koltuk Malzemesi: | EPDM |
| Vurgulamak: | 150mm gofret tarzı kelebek vana,saplı gofret tarzı kelebek vana,200mm gofret tipi kelebek vana |
||

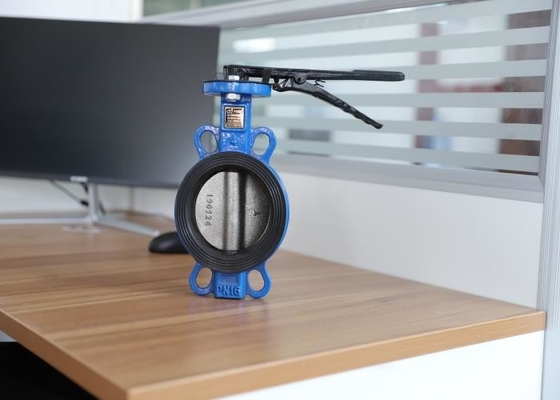

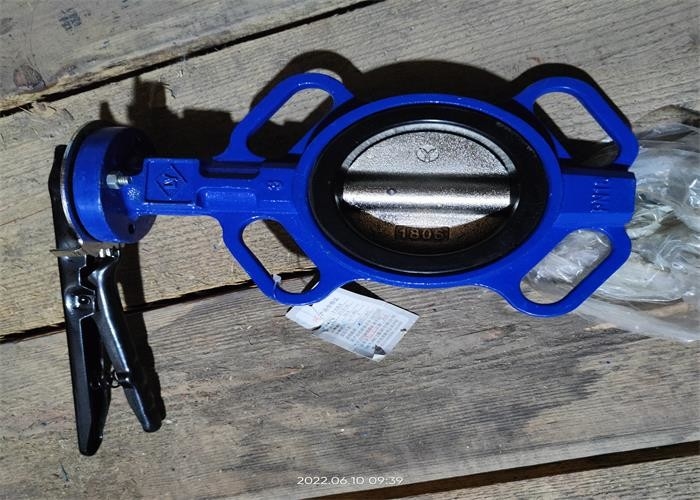

Kulplu kelebek vana yapısı basit, boyutu küçük ve ağırlığı hafiftir ve yalnızca birkaç parçadan oluşur.Ve sadece 90° döndürme ihtiyacı hızlı bir şekilde açılıp kapatılabilir, basit kullanım ve valf iyi sıvı kontrol özelliklerine sahiptir.Kelebek vana tamamen açık konumdayken, ortam vana gövdesinden akarken kelebek plakasının kalınlığı tek dirençtir, bu nedenle vana tarafından üretilen basınç düşüşü küçüktür, bu nedenle daha iyi akış kontrol özelliklerine sahiptir.
| BOYUT | A | B | L | φD1 | φD3 | H |
| 1,5" | 69 | 136 | 32 | 65 | 35 | 32 |
| 2" | 80 | 161 | 42 | 65 | 35 | 32 |
| 2,5" | 89 | 175 | 45 | 65 | 35 | 32 |
| 3" | 95 | 181 | 45 | 65 | 35 | 32 |
| 4" | 114 | 200 | 52 | 90 | 55 | 32 |
| 5" | 127 | 213 | 54 | 90 | 55 | 32 |
| 6" | 139 | 226 | 56 | 90 | 55 | 32 |
| 8" | 175 | 260 | 61 | 125 | 70 | 40 |
| 10" | 203 | 292 | 66 | 125 | 70 | 40 |
| 12" | 242 | 337 | 77 | 125 | 70 | 40 |
| Gövde | gri demir |
| Koltuk | EPDM/NBR/PTFE |
| Disk | Paslanmaz çelik/Sfero döküm |
| KÖK | SS420 /304/316 |
| Yüz yüze | ISO 5752/ API 609 |
| flanş ucu | BS10 |
1. Yapı, yarı eksenli yapıyı benimser, 90 derecelik işlem hızlı açılır;Plaka, yüksek mukavemete, geniş akış alanına, küçük akış direncine ve enerji tasarrufuna sahiptir.
2. Ortam, flanş disk valfinin her iki tarafından herhangi bir yönde akabilir, bağlantı veya kesme amacına ulaşabilir.
3. Konik pim yapı tasarımı yok: Valf mili ile valf plakası arasındaki iletim bağlantısı, orijinal orta hat valf konisi piminin sızıntısını ve gizli tehlikelerini etkili bir şekilde çözen altıgen bağlantı biçimini benimser, valf sızdırmazlığını büyük ölçüde geliştirir performans ve çalışma güvenliği ve orijinal orta hat kelebek vana koni piminden düşme sorununu tamamen çözer.
4. İyi sızdırmazlık performansı: Valf, pimsiz tasarımı benimsediğinden, orijinal orta hat kelebek vananın koni pimi sızıntısı sorununu tamamen çözer;Valf yuvası, entegre vulkanizasyon sürecini benimser.Bir yandan, orijinal orta hat vanasının basınç testinde bulunan vana yatağı ile gövde arasındaki sızıntı sorunu çözülmüştür.Öte yandan, vulkanize yatağın yan sızdırmazlık yüzeyi daha geniştir ve boru flanşı ile sızdırmazlığı daha güvenilir hale getirmek için üç O-ring tipi sızdırmazlık su hattı eklenir.Flanş contası kaydedilir.
1. Valf, açma ve kapama için boru hattına monte edilir ve ayrıca ayarlama ve kısma için de kullanılabilir.
2. Valf herhangi bir yönde monte edilebilir.
3. Boru ve vana boşluğu montajdan önce temizlenmelidir.
4. Vana, kurulumdan sonra büyük dış kuvvetlere maruz bırakılmamalıdır.
5. Vana, uzun süre kapalı olan ve düzenli olarak açılıp kapatılması gereken boru hattına takılır.
6. Yerel minimum sıcaklık 4°C'den düşük olduğunda, yalıtım koruması alınmalıdır;Boru duvar sıcaklığının 0°C'nin altına düşmesini önlemek için uç vanası boru veya ceket ısıtması ile birlikte kullanılmalıdır.
7. Titreşim veya ortam sıcaklığının hızlı değişimi altında boru hattına kurulması ve kullanılması kesinlikle yasaktır.
8. Çalışma koşulu, performans spesifikasyonundaki gerekliliklerle tutarlı olacaktır.
