Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|

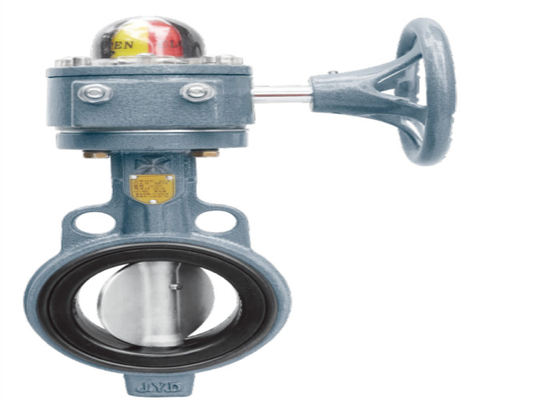

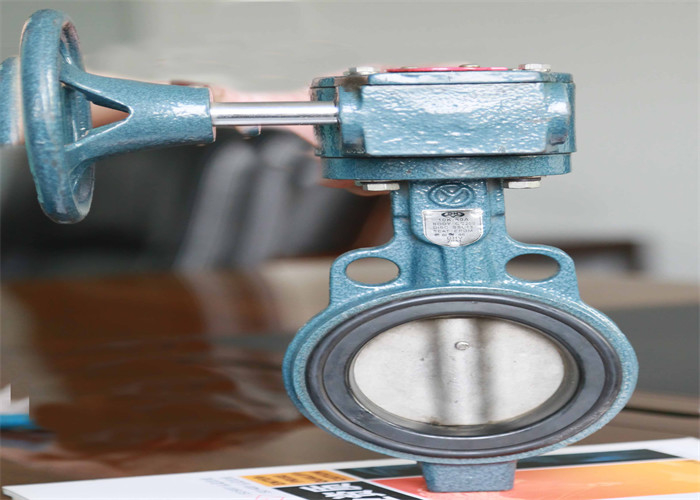

| Ürün adı: | Gofret kelebek vana | Gövde Malzemesi: | Dökme demir; çelik |
|---|---|---|---|
| Disk: | dökme demir, paslanmaz çelik | Renk: | MAVİ, özelleştirilmiş, gri |
| Boyut: | DN50~350 | çalışma basıncı: | 1.0-1.6Mpa (10-25bar) |
| ortam sıcaklığı: | Orta Sıcaklık, 10-80 ℃ | Baskı yapmak: | Orta Basınç, Alçak Basınç |
| Vurgulamak: | 10 k gofret kelebek vana,boyut 125mm gofret kelebek vana,basınçlı dişli gofret tipi kelebek vana |
||
Valf, belediye boru ağı, su ısıtma sistemi, inşaat ve temiz su sisteminin diğer endüstrilerinde yaygın olarak kullanılabilir, ortamı hızlı bir şekilde bağlayabilir veya kesebilir ve orta akışı hızlı bir şekilde ayarlayabilir.Valf, akışı kapatmak, bağlamak ve düzenlemek için aşındırıcı olmayan orta boru hattı veya ekipmanında kullanılabilir.
| Gövde | gri demir |
| Koltuk | EPDM |
| Disk | Paslanmaz çelik |
| Uygulanabilir Sıvı | su |
| Çalışma Basıncı | 10kgf/cm²'den az |
| Uygulanabilir Sıcaklık | 80 ℃'den az |
| Bağlantı Yöntemi | 10K Flanş |
| Boyut | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
| L | 42 | 43 | 46 | 46 | 52 | 56 | 56 | 60 | 68 | 78 | 78 |
| H | 196 | 162 | 171 | 180 | 199 | 212 | 228 | 464 | 494 | 499 | 520 |
1. Yapı, yarı eksenli yapıyı benimser, 90 derecelik işlem hızlı açılır;Plaka, yüksek mukavemete, geniş akış alanına, küçük akış direncine ve enerji tasarrufuna sahiptir.
2. Ortam, flanş disk valfinin her iki tarafından herhangi bir yönde akabilir, bağlantı veya kesme amacına ulaşabilir.
3. Konik pim yapı tasarımı yok: Valf mili ile valf plakası arasındaki iletim bağlantısı, orijinal orta hat valf konisi piminin sızıntısını ve gizli tehlikelerini etkili bir şekilde çözen altıgen bağlantı biçimini benimser, valf sızdırmazlığını büyük ölçüde geliştirir performans ve çalışma güvenliği ve orijinal orta hat kelebek vana koni piminden düşme sorununu tamamen çözer.
4. İyi sızdırmazlık performansı: Valf, pimsiz tasarımı benimsediğinden, orijinal orta hat kelebek vananın koni pimi sızıntısı sorununu tamamen çözer;Valf yuvası, entegre vulkanizasyon sürecini benimser.Bir yandan, orijinal orta hat vanasının basınç testinde bulunan vana yatağı ile gövde arasındaki sızıntı sorunu çözülmüştür.Öte yandan, vulkanize yatağın yan sızdırmazlık yüzeyi daha geniştir ve boru flanşı ile sızdırmazlığı daha güvenilir hale getirmek için üç O-ring tipi sızdırmazlık su hattı eklenir.Flanş contası kaydedilir.
1. Valf, açma ve kapama için boru hattına monte edilir ve ayrıca ayarlama ve kısma için de kullanılabilir.
2. Valf herhangi bir yönde monte edilebilir.
3. Boru ve vana boşluğu montajdan önce temizlenmelidir.
4. Vana, kurulumdan sonra büyük dış kuvvetlere maruz bırakılmamalıdır.
5. Vana, uzun süre kapalı olan ve düzenli olarak açılıp kapatılması gereken boru hattına takılır.
6. Yerel minimum sıcaklık 4°C'den düşük olduğunda, yalıtım koruması alınmalıdır;Boru duvar sıcaklığının 0°C'nin altına düşmesini önlemek için uç vanası boru veya ceket ısıtması ile birlikte kullanılmalıdır.
7. Titreşim veya ortam sıcaklığının hızlı değişimi altında boru hattına kurulması ve kullanılması kesinlikle yasaktır.
8. Çalışma koşulu, performans spesifikasyonundaki gerekliliklerle tutarlı olacaktır.
