Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|

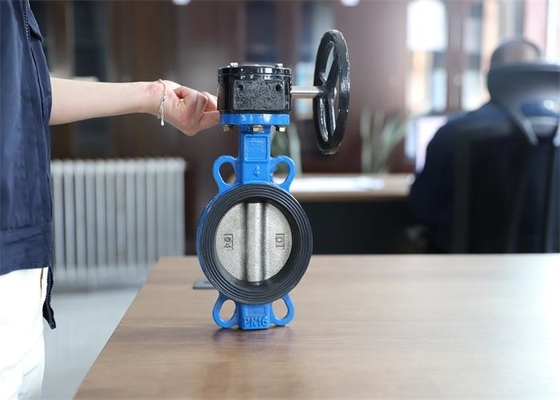

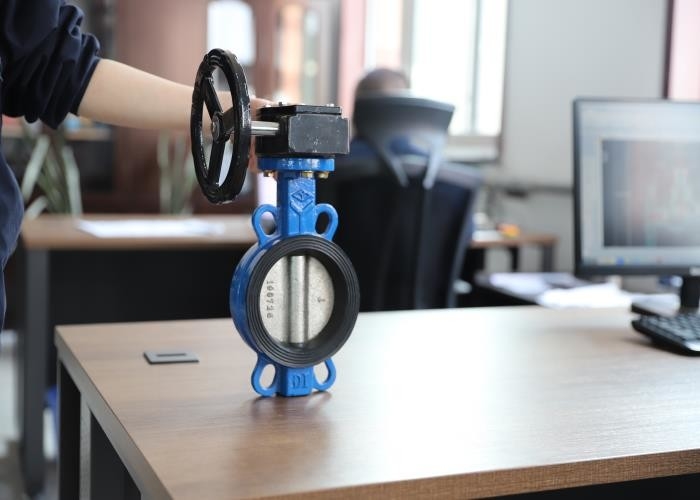

| Ürün adı: | Gofret kelebek vana | renk: | MAVİ, özelleştirilmiş |
|---|---|---|---|
| Boyut: | DN50~250 | Bağ: | Gofret |
| Orta: | Suçlu | çalışma basıncı: | 1.0-1.6Mpa (10-25bar) |
| Gövde Malzemesi: | Dökme demir | Güç: | Üstesinden gelmek |
| Vurgulamak: | dn100 gofret kelebek vana,emdp koltuk gofret kelebek vana,dn100 gofret tipi kelebek vana |
||
Bu vana, özellikle yangın boru hattında olmak üzere her türlü boru hattında su temini ve drenaj, bina yangını ve diğer sistemlerde yaygın olarak kullanılmaktadır.Bu valf, akışın kesilmesi, bağlanması ve düzenlenmesi olarak boru hattında veya aşındırıcı olmayan ortam ekipmanında kullanılabilir.
| Baskı yapmak | 1.0/1.6MPA |
| Boyut | DN50~DN250 |
| Sıcaklık | ≤80℃ |
| Orta | temiz su |
| Tasarım standardı | GB/T12238 |
| Yüz yüze standart | GB/T12221 |
| Son bağlantı standardı | JB/T 17241.6 |
| Denetim ve test | GB/T 13927 |
| Tip | DN | Ф | A | B | Z-Φd | L |
| D371X-10/16Q | 40 | 125 | 74 | 116 | 4-Φ19 | 43 |
| 50 | 125 | 74 | 116 | 4-Φ19 | 43 | |
| 65 | 145 | 82 | 124 | 4-Φ19 | 46 | |
| 80 | 160 | 89 | 132 | 4-Φ19 | 46 | |
| 100 | 180 | 106 | 186 | 4-Φ19 | 52 | |
| 125 | 210 | 119 | 195 | 4-Φ19 | 56 | |
| 150 | 240 | 136 | 212 | 4-Φ23 | 56 | |
| 200 | 295 | 170 | 225 | 4-Φ28 | 60 |
1. Yapı boyutu GB/T12221'e uygundur, küçük boyutlu, hafiftir, kullanımı kolaydır.
2. Yapı, yarım şaft yapısı, 90 derece çalışma ve hızlı açılmayı benimser;Plaka yüksek mukavemete, geniş akış alanına, küçük akış direncine ve enerji tasarrufuna sahiptir.
3. Ortam, flanş disk valfinin her iki tarafından herhangi bir yönde akabilir, bu da bağlantı veya kesme amacına ulaşabilir.
4. Çalışma torku küçüktür, emek tasarrufu sağlar ve hafiftir.
5. Açma ve kapama deneylerinin sayısı, uzun ömürlü, on binden fazladır.
5. Tam sızdırmazlık sağlanır ve gaz kaçağı sıfırdır.
1. Valf bir klipsli bağlantıdır, valf valf gövdesi, disk plakası, valf mili, tutamak ve diğer parçalardan oluşur.
2. Vana kolu 90° döndürür, vana mili de döner, vana mili açmak veya kapatmak için kelebek plakayı, akışı ayarlamak için kadran ve kolu döndürür.
