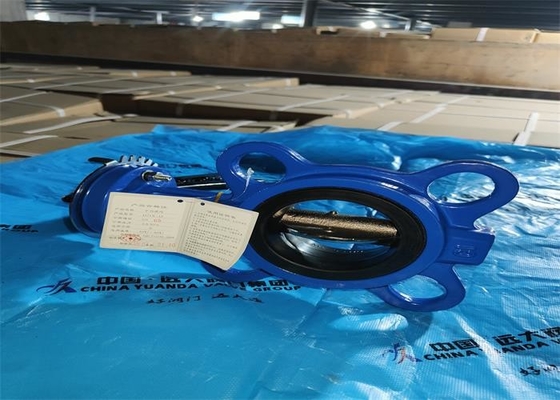

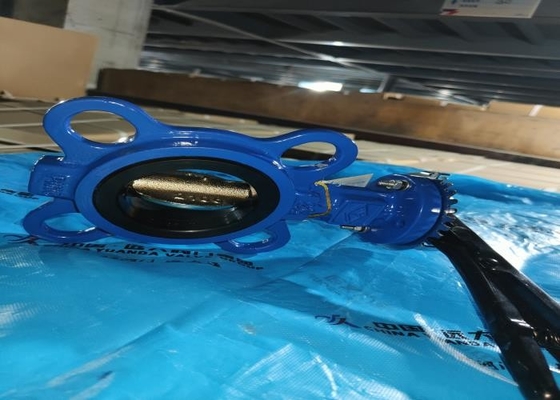

| Ürün adı: | Gofret kelebek vana | renk: | MAVİ, özelleştirilmiş |
|---|---|---|---|
| Bağ: | Gofret | çalışma basıncı: | 1.0-1.6Mpa (10-25bar) |
| Orta: | Suçlu | Güç: | Üstesinden gelmek |
| Gövde Malzemesi: | Dökme demir | Boyut: | DN50~250 |
| Vurgulamak: | pn16 gofret tipi kelebek vana,emdp koltuk gofret tipi kelebek vana,dn100 gofret vana |
||
Bu vana, özellikle yangın boru hattında olmak üzere her türlü boru hattında su temini ve drenaj, bina yangını ve diğer sistemlerde yaygın olarak kullanılmaktadır.Bu valf, akışın kesilmesi, bağlanması ve düzenlenmesi olarak boru hattında veya aşındırıcı olmayan ortam ekipmanında kullanılabilir.
| Tip | DN | Ф | L | B | R1 |
| D71X-16 | 50 | 125 | 234 | 45 | R11 |
| 65 | 145 | 261 | 47.6 | R11 | |
| 80 | 160 | 261 | 49 | R11 | |
| 100 | 180 | 260 | 54 | R12 | |
| 125 | 210 | 312 | 58 | R12.5 | |
| 150 | 240 | 312 | 58.6 | R13 | |
| 200 | 295 | 360 | 63.4 | R13.5 |
| Baskı yapmak | 1.0/1.6MPA |
| Boyut | DN50~DN250 |
| Sıcaklık | ≤80℃ |
| Orta | temiz su |
| Tasarım standardı | GB/T12238 |
| Yüz yüze standart | GB/T12221 |
| Son bağlantı standardı | JB/T 17241.6 |
| Denetim ve test | GB/T 13927 |
1. Valf bir klipsli bağlantıdır, valf valf gövdesi, disk plakası, valf mili, tutamak ve diğer parçalardan oluşur.
2. Vana kolu 90° döndürür, vana mili de döner, vana mili açmak veya kapatmak için kelebek plakayı, akışı ayarlamak için kadran ve kolu döndürür.
1. Yapı boyutu GB/T12221'e uygundur, küçük boyutlu, hafiftir, kullanımı kolaydır.
2. Yapı, yarım şaft yapısı, 90 derece çalışma ve hızlı açılmayı benimser;Plaka yüksek mukavemete, geniş akış alanına, küçük akış direncine ve enerji tasarrufuna sahiptir.
3. Ortam, flanş disk valfinin her iki tarafından herhangi bir yönde akabilir, bu da bağlantı veya kesme amacına ulaşabilir.
4. Çalışma torku küçüktür, emek tasarrufu sağlar ve hafiftir.
5. Açma ve kapama deneylerinin sayısı, uzun ömürlü, on binden fazladır.
5. Tam sızdırmazlık sağlanır ve gaz kaçağı sıfırdır.
