Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|

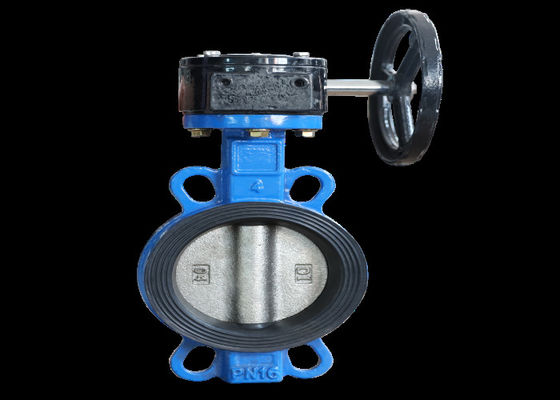

| Ürün adı: | Gofret kelebek vana | Gövde Malzemesi: | Dökme demir/ Sfero Döküm |
|---|---|---|---|
| Hava sıcaklığı: | ≤80℃ | Orta: | Suçlu |
| Renk: | MAVİ, özelleştirilmiş | Güç: | sonsuz dişli tahrikli |
| BASKI YAPMAK: | 1.0/1.6Mpa | bağlantı: | Gofret |
| Boyut: | DN50~DN300 | kök: | Paslanmaz çelik |
| Vurgulamak: | Pinless Kelebek Vana Sonsuz Dişli,Döküm Kelebek Vana Sonsuz Dişli,Gofret Tip Sonsuz Dişli Kelebek Vana |
||
Gofret kelebek vananın kelebek plakası, boru hattının çap yönünde monte edilir.Kelebek vana gövdesinin silindirik kanalında, disk şeklindeki kelebek plaka, akış düzenleme rolünü oynayabilen 0 ° - 90 ° dönüş açısı ile eksen etrafında döner.Kelebek plaka 90° döndüğünde vana maksimum açıklığa ulaşır.Gofret kelebek vana, basit yapı, küçük hacim ve hafiflik avantajlarına sahiptir.Sadece birkaç bölümden oluşmaktadır.Ayrıca 90° döndürülerek hızlı bir şekilde açılıp kapatılabilir, bu da kullanımı kolaydır.Aynı zamanda, valf iyi sıvı kontrol özelliklerine sahiptir.
① Üç yollu eksantrikliğin benzersiz tasarımı, sızdırmazlık yüzeyleri arasında sürtünme iletimi yapmaz ve valfin hizmet ömrünü uzatır.
② Tork tarafından üretilen elastik conta.
③ Ustaca kama şeklindeki tasarım, valfin daha sıkı kapanma otomatik sızdırmazlık işlevine sahip olmasını sağlar ve sızdırmazlık yüzeyleri arasında telafi ve sıfır sızıntı vardır.
④ Küçük hacim, hafiflik, hafif çalışma ve kolay kurulum.
⑤ Pnömatik ve elektrikli cihazlar, uzaktan kumanda ve program kontrolü ihtiyaçlarını karşılamak için kullanıcı gereksinimlerine göre yapılandırılabilir.
⑥ Yedek parçaların malzemesi çeşitli ortamlara uygulanabilir ve korozyon koruması için astarlanabilir (astar F46, gxpp, Po, vb.).
⑦ Sürekli yapı çeşitlendirmesi: kelepçe, flanş ve alın kaynağı.
Vananın yapısal uzunluğu gb12221-1989 hükümlerine uygun olacak ve flanş bağlantı boyutu JB/t79-1994 hükümlerine uygun olacaktır.
| Gövde | Dökme Demir / Sfero Döküm |
| Disk | Sfero Döküm / Paslanmaz çelik |
| Kök | Paslanmaz çelik |
| Koltuk | EPDM / NBR / PTFE |
| DN | A | B | L | фD1 | фD3 | H |
| DN40 (1,5") | 69 | 136 | 32 | 65 | 35.25 | 32 |
| DN50 (2") | 80 | 161 | 42.04 | 65 | 35.25 | 32 |
| DN65 (2,5") | 89 | 175 | 44.68 | 65 | 35.25 | 32 |
| DN80 (3”) | 95 | 181 | 45.21 | 65 | 35.25 | 32 |
| DN100 (4”) | 114 | 200 | 52.07 | 90 | 55.25 | 32 |
| DN125 (5”) | 127 | 213 | 54.36 | 90 | 55.25 | 32 |
| DN150 (6") | 139 | 226 | 55.75 | 90 | 55.25 | 32 |
| DN200 (8”) | 175 | 260 | 60.58 | 125 | 70.25 | 40 |
| DN250 (10") | 203 | 292 | 65.63 | 125 | 70.25 | 40 |
| DN300 (12") | 242 | 337 | 76.9 | 125 | 70.25 | 40 |
