Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Bağlantı noktası boyutu: | 200/250/300/350mm | Nominal basınç: | 1,0/1,6 MPa |
|---|---|---|---|
| sürücü: | El çarkı | Tip: | Kelebek vana |
| Bağlayıcı: | flanş | Model numarası: | D341X-10/16Q |
| Gövde: | dökme demir | Koltuk: | NBR |
| Kullanım: | Temiz su | Sıcaklık: | -10°C~80°C |
| Standart: | GB12238 | Özelleştirilmiş: | OEM ODM |
| Vurgulamak: | Sfero döküm flanşlı kelebek vana,1mpa flanşlı kelebek vana,dn300 flanşlı kelebek vana |
||

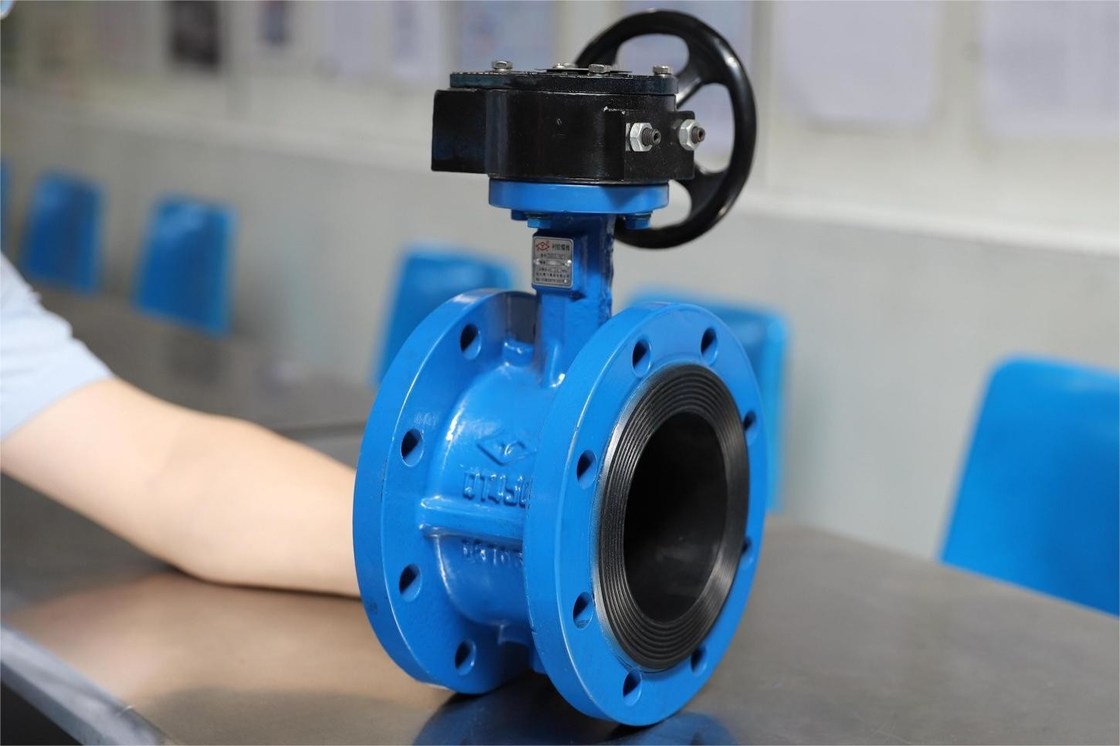

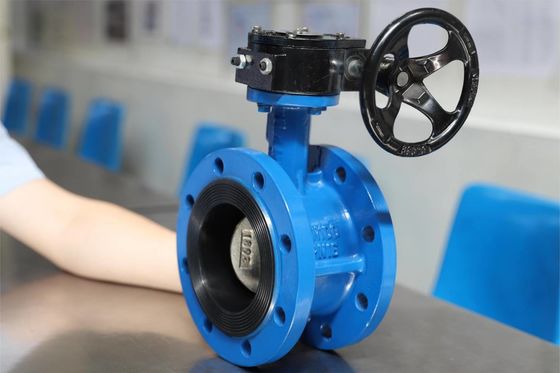

Boru hattı sisteminin açma-kapama ve akış kontrolünü gerçekleştirmek için kullanılan bir bileşen olan flanşlı kelebek vana, petrol, kimya sanayi, metalurji, hidroelektrik vb. birçok alanda yaygın olarak kullanılmaktadır.
Valfin kullanımı kolaydır, sızdırmazlık performansı açısından sıkıdır ve hizmet ömrü uzundur;Akış hızını hızlı bir şekilde kesmek veya ayarlamak için kullanılabilir.Güvenilir sızdırmazlık ve iyi ayar özellikleri gerektiren durumlar için uygundur.
Kauçuk yuva contasının kullanılması, genellikle 80 ° C'den fazla olmayan ve PN10'dan fazla olmayan daha düşük sıcaklık ve basınç için uygun olmasını sağlar, ancak aynı zamanda çok mükemmel sızdırmazlık performansına sahip olmasını sağlar.Bu nedenle normal sıcaklıktaki sıvılar için en uygunudur.
|
model |
PN(MPa) |
Test Basıncı (MPa) |
Medya Sıcaklığı |
Uygulanabilir Medya |
|
|
Mukavemet (su) |
Sızdırmazlık (su) |
||||
|
D341X-10 |
1.0 |
1.5 |
1.1 |
≤80 ℃ |
su |
|
D341X-16Q |
1.6 |
2.4 |
1.76 |
≤80 ℃ |
su |
Vana gövdesi: Gri dökme demir+NBR, Sfero dökme demir+NBR
Kelebek plaka:QT450-10
Valf mili: 45
D tipi sızdırmazlık halkası:NBR+EPDM
| modeli | DN | Boy | ||||
| mm | D | D1(PN10) | Z-φd | L | erkek arkadaş | |
| D341X-10 | 200 | 335 | 295 | 12-φ23 | 152 | 26-3 |
| 250 | 405 | 355 | 12-φ28 | 165 | 28-3 | |
| 300 | 460 | 410 | 12-φ28 | 178 | 28-4 | |
| 350 | 520 | 470 | 16-φ28 | 190 | 30-4 | |
※ Aynı özellik ve basınç sınıfındaki diğer vanalarla karşılaştırıldığında, flanşlı kelebek vana kısa yapı uzunluğu, küçük boyut, hafiflik ve basit yapı avantajlarına sahiptir.
※ Hızlı açılıp kapanması, kolay çalıştırılması ve vanaların hızlı açılıp kapanması için kullanılabilir.
※ İyi akış düzenleme işlevine ve kapatma sızdırmazlığına, uzun hizmet ömrüne sahiptir ve ayar valfi olarak kullanılabilir.
※ Büyük çaplı vanalar için uygundur ve büyük su temini ve drenaj boru hatlarında yaygın olarak kullanılır.
Kullanılmadığı zaman, kuru ve havalandırılan bir odaya yerleştirilmeli ve vananın iç boşluğunun temiz olmasını sağlamak için her iki ucu da toz örtüleri ile kapatılmalıdır.
Açık havada muhafaza için saklandığında, zeminle temas etmeyecek şekilde desteklenmeli ve koruma için plastik film ile örtülmelidir.
Uzun süre saklanan valf tekrar kullanıldığında, salmastranın arızalı olup olmadığını kontrol edin ve dönen her parçaya yağlama yağı ekleyin.
Kullanım sırasında, valf sapı aşınmasını telafi etmek için valf salmastrası somununun düzenli olarak sıkılması da dahil olmak üzere, normal kullanımını sağlamak için valf düzenli olarak kontrol edilmelidir.
Valf, conta, salmastra, sızdırmazlık halkası, bilya (gerektiği şekilde) ve diğer sızdırmazlık çiftlerinin değiştirilmesi de dahil olmak üzere belirtilen hizmet süresi içinde kullanılmalı ve bakımı yapılmalıdır.
Vananın çalışma ortamını temiz tutmak vananın hizmet ömrünü uzatabilir.
Bize ulaşın, OEM/ODM özelleştirme hizmeti alabilirsiniz.
ANSI, API, DIN, BS, JIS ve GOST gibi tasarım ve üretim standartlarına sahip her türlü vanayı buradan temin edebilirsiniz.
Mevcut kalıpları olan ürünler için 10 ton sipariş alınır.10 tondan az için üretimi diğer siparişlerle birleştirebiliriz.
Özel gereksinimleriniz ve büyük siparişleriniz varsa, yeni kalıplar açabilir ve üretebiliriz.
Düzenli ürünler doğrudan stoktan gönderilebilir.Numuneler sevkiyat öncesi sağlanabilir.
İlgili kişi: Ms. Ada Chen
