Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|

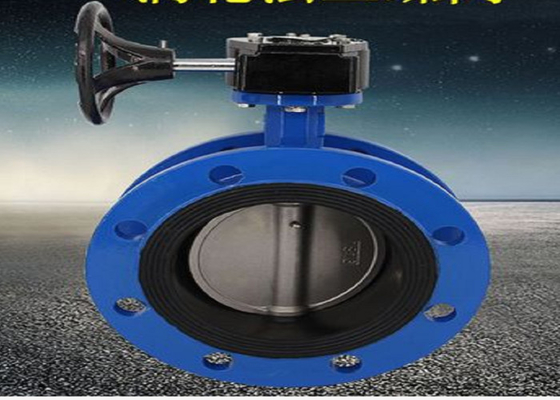

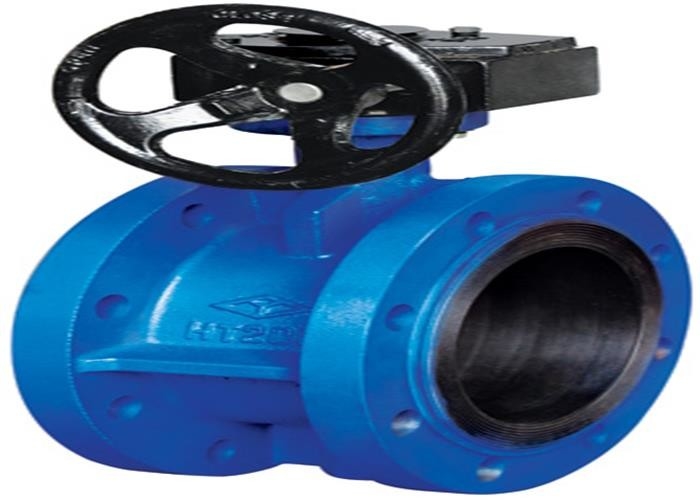

| Ürün adı: | Flanşlı Kelebek Vana | Baskı yapmak: | 1,6 mpa |
|---|---|---|---|
| Hava sıcaklığı: | ≤80 ℃ | bağlamak: | flanş ucu |
| Oturma yeri: | NBR | Gövde Malzemesi: | HT200/QT450 |
| Kalıp malzemesi: | QT450 | Açılış Modu: | sonsuz dişli tahrikli |
| Orta: | Suçlu | Renk: | mavi/Müşteri gereksinimleri |
| Vurgulamak: | Dökme Demir Kauçuk Kaplamalı Kelebek Vana,1.6 Mpa Kauçuk Kaplamalı Kelebek Vana,QT450 Vana Kelebek Gofret |
||
Özellikle yangın söndürme boru hattında, servis ve boşaltma suyu borularında, inşaatta yangın kontrolü vb..
| mm | D | DI | Z-фD | L | sevgili |
| 50 | 160 | 125 | 4-w19 | 108 | 20-3 |
| 65 | 180 | 145 | 4-w19 | 112 | 20-3 |
| 80 | 195 | 160 | 8-w19 | 114 | 22-3 |
| 100 | 215 | 180 | 8-w19 | 127 | 22-3 |
| 125 | 245 | 210 | 8-w19 | 140 | 24-3 |
| 150 | 280 | 240 | 8-w23 | 140 | 24-3 |
| 200 | 335 | 295 | 8-w23 | 152 | 26-3 |
| 250 | 390 | 350 | 12-w23 | 165 | 28-3 |
| 300 | 440 | 400 | 12-w23 | 178 | 28-4 |
| 350 | 505 | 460 | 16-w23 | 190 | 30-4 |
| 400 | 565 | 515 | 16-w28 | 216 | 32-4 |
| 450 | 615 | 565 | 20-w28 | 222 | 32-4 |
| 500 | 670 | 620 | 20-w28 | 229 | 34-4 |
| 600 | 780 | 725 | 30-w31 | 267 | 36-5 |
| 700 | 895 | 840 | 24-w31 | 292 | 40-5 |
| 800 | 1015 | 950 | 24-w34 | 318 | 44-5 |
| 900 | 1115 | 1050 | 28-w34 | 330 | 46-5 |
| 1000 | 1230 | 1160 | 28-w37 | 410 | 50-5 |
| Normiç basınç | 1.0/1.6 MPa |
| uygunbk sıcaklık | ≤ 80°C |
| Mühür testi | 1.1/1.8MPa |
| Kabuk testi | 1.5/2.4mpa |
| Uygun ortam: | Su |
