Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| DN: | 700/800/900/1000mm | Valf Gövdesi: | Gri dökme demir veya sfero dökme demir |
|---|---|---|---|
| PN: | 1,0/1,6 MPa | Güç: | Manuel |
| Yapı: | Kelebek | Bağlantı Noktası: | flanş |
| Özelleştirilmiş: | Evet | Uygulama: | su |
| uygulanabilir sıcaklık: | ≤80 ℃ | Üretim standardı: | GB12238 |
| Renk: | Mavi | Adedi: | 10 adet |
| Vurgulamak: | Dökme demir kelebek flanş vanası,nbr kelebek flanş vanası,manuel flanşlı kelebek vana |
||

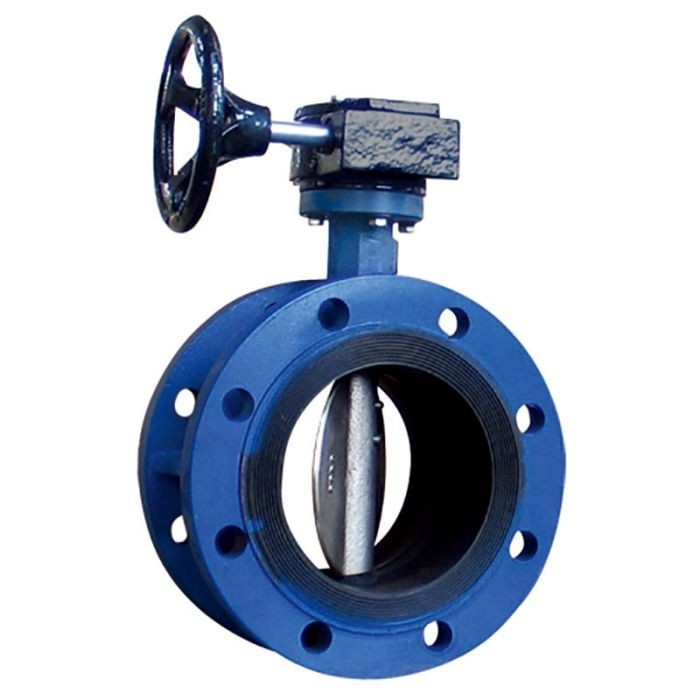

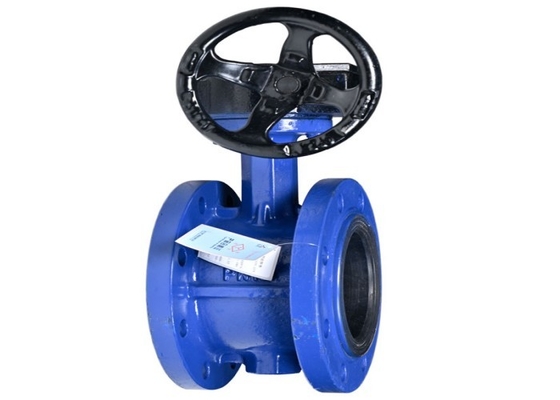

Flanşlı kelebek vana, küçük yapısal uzunluk ve toplam yükseklik, hızlı açma ve kapama hızı, tamamen açıldığında düşük sıvı direnci ve yaklaşık 15~17 dereceye kadar açıldığında hassas akış kontrolü gibi avantajlara sahiptir.Flanşlı kelebek vananın yapısal prensibi, büyük çaplı vanalar yapmak için en uygun olanıdır.
Aşağıdaki çalışma koşullarında kelebek vanalar tavsiye edilir:
1 Akış hızının kısılması, düzenlenmesi ve kontrol edilmesi gereklidir;
2 Çamur ortamı ve katı parçacıklar içeren ortam;
3 Vana yapı boyunun kısa olması istendiğinde;
4 Hızlı açılma ve kapanma hızı gerektiren durumlar;
5 Basınç farkının küçük olduğu yerler.
| modeli | DN | Boy | ||||
| mm | D | D1(PN10) | Z-φd | L | erkek arkadaş | |
| D341X-10 | 700 | 895 | 840 | 24-φ31 | 292 | 40-5 |
| 800 | 1015 | 950 | 24-φ34 | 318 | 44-5 | |
| 900 | 1115 | 1050 | 28-φ34 | 330 | 46-5 | |
| 1000 | 1230 | 1160 | 28-φ37 | 410 | 50-5 | |
Flanşlı Kelebek Vana Performans Özellikleri
|
model |
PN(MPa) |
Test Basıncı (MPa) |
uygulanabilir sıcaklık |
Uygulanabilir medya |
|
|
Mukavemet (su) |
Sızdırmazlık (su) |
||||
|
D341X-10 |
1.0 |
1.5 |
1.1 |
≤80 ℃ |
su |
|
D341X-16Q |
1.6 |
2.4 |
1.76 |
≤80 ℃ |
su |
1. Kullanılmadığı zaman, kuru ve havalandırılan bir odaya yerleştirilmeli ve vananın iç boşluğunun temiz olmasını sağlamak için her iki ucu da toz örtüleri ile kapatılmalıdır.
2. Dışarıda muhafaza için saklandığında, zeminle temas etmeyecek şekilde desteklenmeli ve koruma için plastik film ile örtülmelidir.
3. Uzun süre saklanan valf yeniden kullanıldığında, salmastranın bozulup bozulmadığını kontrol edin ve dönen her parçaya yağlama yağı ekleyin.
4. Kullanım sırasında, valf sapı aşınmasını telafi etmek için valf salmastrası somununun düzenli olarak sıkılması da dahil olmak üzere, normal kullanımını sağlamak için valf düzenli olarak kontrol edilmelidir.
5. Valf, conta, salmastra, sızdırmazlık halkası, bilya (gerektiği şekilde) ve diğer sızdırmazlık çiftlerinin değiştirilmesi de dahil olmak üzere belirtilen hizmet süresi içinde kullanılmalı ve bakımı yapılmalıdır.
6. Vananın çalışma ortamını temiz tutmak vananın hizmet ömrünü uzatabilir.
