Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Valf Gövdesi: | dökme demir + NRB | DN: | 4,5,6 inç |
|---|---|---|---|
| PN: | 1,0/1,6 MPa | Tip: | Kelebek vana |
| İletim Yöntemi: | El çarkı | Ortak Form: | flanş |
| Özelleştirilmiş: | OEM | Uygulama: | su |
| uygulanabilir sıcaklık: | ≤80 ℃ | Üretim standardı: | GB12238 |
| Vurgulamak: | kaplı flanşlı kelebek vana,125mm flanşlı kelebek vana,kauçuk flanşlı kelebek vana |
||

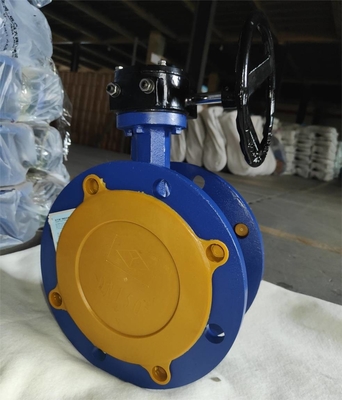

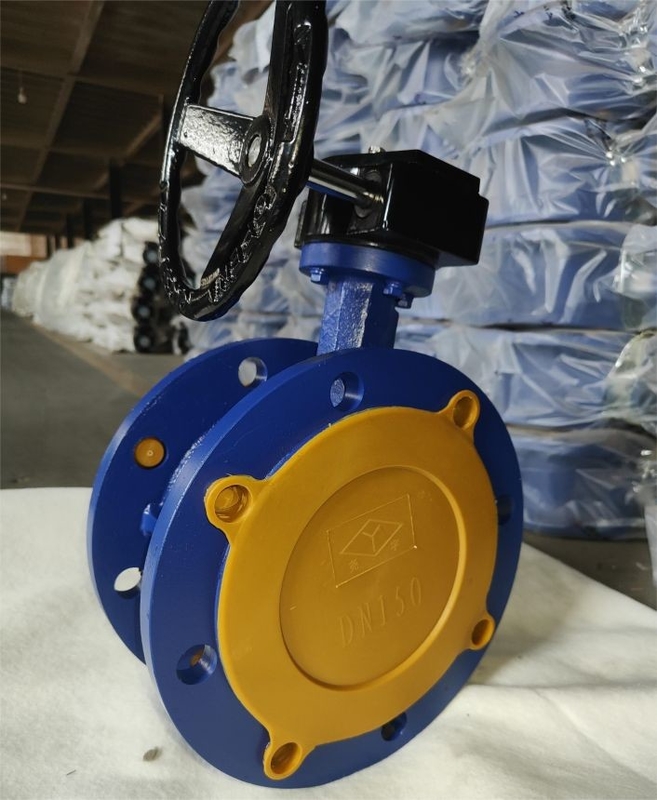

Özelleştirilmiş Dn 100mm 125mm 150mm Dökme Demir Kauçuk Kaplı Flanşlı Kelebek Vana
Kapatma kısmı disk şeklinde kelebek plaka olup, vana gövdesinde sabit bir mil etrafında dönerek sıvıyı açıp kapatan ve regüle eden vanaya kelebek vana denir.
Kauçuk kaplı kelebek vananın kelebek plakası, boru hattının çap yönünde monte edilir.Kelebek vana gövdesinin silindirik geçişinde, disk şeklindeki kelebek plaka vana milinin ekseni etrafında döner ve dönüş açısı 0 ile 90 derece arasındadır.90 derece döndüğünde, valf tamamen açıktır.
Kauçuk astarlı flanşlı pil valfi genellikle boru hattına yatay olarak monte edilmelidir.
|
modeli |
DN |
boyutlar |
||||
|
mm |
D |
D1(PN10) |
Z-φd |
L |
erkek arkadaş |
|
|
D341X-10 |
100 |
215 |
180 |
8-φ18 |
127 |
22-3 |
|
125 |
245 |
210 |
8-φ18 |
140 |
24-3 |
|
|
150 |
280 |
240 |
8-φ23 |
140 |
24-3 |
|
Kauçuk yuva contasının kullanılması, genellikle 80 ° C'den fazla olmayan ve PN10'dan fazla olmayan daha düşük sıcaklık ve basınç için uygun olmasını sağlar, ancak aynı zamanda çok mükemmel sızdırmazlık performansına sahip olmasını sağlar.Bu nedenle kauçuk kaplı flanşlı kelebek vana, normal sıcaklıktaki sıvılar için en uygun olanıdır.
|
model |
PN(MPa) |
Test Basıncı (MPa) |
uygulanabilir sıcaklık |
Uygulanabilir medya |
|
|
Mukavemet (su) |
Sızdırmazlık (su) |
||||
|
D341X-10 |
1.0 |
1.5 |
1.1 |
≤80 ℃ |
su |
|
D341X-16Q |
1.6 |
2.4 |
1.76 |
≤80 ℃ |
su |
1. Yeni tasarım, makul, benzersiz yapı, hafif, hızlı açma ve kapama.
2. Küçük işletme torku, kullanımı kolay, emek tasarrufu sağlayan el becerisi.
3. Herhangi bir pozisyonda kurulabilir, bakımı kolaydır.
4. Contalar değiştirilebilir, sızdırmazlık performansı, iki yönlü sızdırmazlık sıfır sızıntı elde etmek için güvenilirdir.
5. Sızdırmazlık malzemeleri, yaşlanma direnci, korozyon direnci, uzun hizmet ömrü ve diğer özellikler.
6. Kauçuk kaplı flanşlı kelebek vananın tasarımı ve üretimi GB12238 standardını benimser.
