Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|

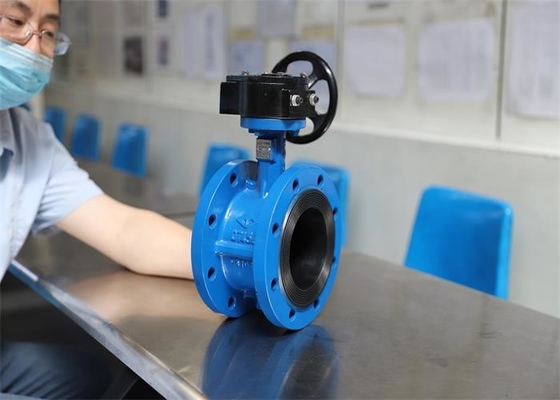

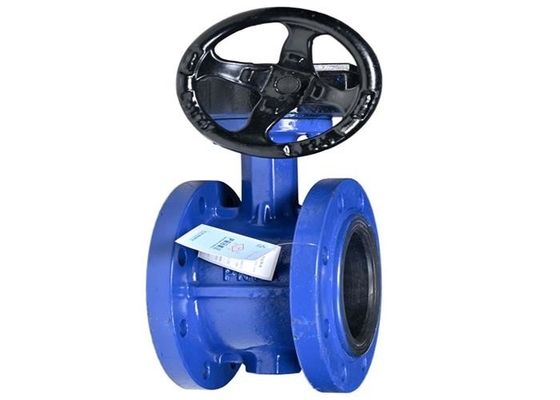

| Ürün adı: | Flanşlı Kelebek Vana | Renk: | mavi |
|---|---|---|---|
| gerçek koltuk: | NBR/ EPDM/PTFE | Disk malzemesi: | ütü |
| Gövde Malzemesi: | sünek demir/ gri demir | Orta: | su yağı |
| Sıcaklık: | ≤ 80 ℃ | çalışma basıncı: | 1,6 mpa |
| Vurgulamak: | nbr flanşlı kelebek vana,125mm boy flanşlı kelebek vana,nbr kelebek vana flanş tipi |
||
ürün
Valf, su temini ve drenaj, bina yangın söndürme sistemi ve diğer boru hatlarında, özellikle yangın söndürme boru hatlarında yaygın olarak kullanılmaktadır.Valf, akışı kapatmak, bağlamak ve düzenlemek için aşındırıcı olmayan orta boru hattı veya ekipmanında kullanılabilir.
.Tasarım ve üretim: GB/T 12238 üniversal vana flanşı ve kelepçe bağlantısı elastik contalı kelebek vana
· Yapı uzunluğu: GB/T 12221 metal valf yapısı uzunluğu veya üretici standardı
· Bağlantı ucu: JB/T 17241.6 entegre dökme demir flanş
· Muayene ve test: GB/T 13927 endüstriyel valf basınç testi
| DN | L | D | D1 | erkek arkadaş | z-Фd | |||||
| 10 | 16 | 10 | 16 | 10 | 16 | |||||
| 50 | 108 | 160 | 125 | 19-3 | 4-Ф18 | |||||
| 65 | 112 | 180 | 145 | 19-3 | 4-Ф18 | |||||
| 80 | 114 | 195 | 160 | 19-3 | 8-Ф18 | |||||
| 100 | 127 | 215 | 180 | 19-3 | 8-Ф18 | |||||
| 125 | 140 | 245 | 210 | 19-3 | 8-Ф18 | |||||
| 150 | 140 | 280 | 240 | 19-3 | 8-Ф23 | |||||
| 200 | 152 | 335 | 295 | 20-3 | 8-Ф23 | 12-Ф23 | ||||
| 250 | 165 | 390 | 405 | 350 | 355 | 22-3 | 12-Ф23 | 12-Ф28 | ||
| 300 | 178 | 440 | 460 | 400 | 410 | 24.5-4 | 12-Ф23 | 12-Ф28 | ||
| 350 | 190 | 505 | 520 | 460 | 470 | 30-4 | 16-Ф23 | 16-Ф28 | ||
| 400 | 216 | 565 | 580 | 515 | 525 | 32-4 | 16-Ф28 | 16-Ф31 | ||
| 450 | 222 | 615 | 640 | 565 | 585 | 32-4 | 20-Ф28 | 20-Ф31 | ||
| 500 | 229 | 670 | 715 | 620 | 650 | 34-4 | 20-Ф28 | 20-Ф34 | ||
| 600 | 267 | 780 | 840 | 725 | 770 | 36-5 | 20-Ф31 | 20-Ф37 | ||
| 700 | 292 | 895 | 840 | 40-5 | 24-Ф31 | |||||
| 800 | 318 | 1015 | 950 | 44-5 | 24-Ф34 | |||||
| Ana bölüm | Parça malzemesi |
| Gövde | Gri demir+NRB,Sfero döküm+NRB/EPDM |
| Disk | QT450-10 |
| Kök | 45/2Cr13 |
| O-Ring | NBR/EPDM |
1. Yapı ve boyut GB/T12221'e uygundur, küçük boyutlu, hafif, kullanımı kolay.
2.90 derece çalışma hızla açılır;Plaka, yüksek mukavemete, geniş akış alanına, küçük akış direncine ve enerji tasarrufuna sahiptir.
3. Ortam, flanş disk valfinin her iki tarafından herhangi bir yönde akabilir, bağlantı veya kesme amacına ulaşabilir.
4. Küçük çalışma torku, emek tasarrufu sağlayan ve hafif.
5. Açma ve kapama deneylerinin sayısı on bin kata kadar ve hizmet ömrü uzundur.
6. Komple sızdırmazlık, sıfır gaz testi kaçağı.
1. Türbin kafası kaldırma için kullanılmamalı ve çalışma sırasında yardımcı kollar eklenmeyecektir.
2. Vana, kurulumdan sonra büyük dış kuvvetlere maruz bırakılmamalıdır.
3. Yerel minimum sıcaklık 4 °C'nin altına düştüğünde yalıtım koruması alın.Boru duvar sıcaklığının 0°C'nin altına düşmesini önlemek için uç vanası boru veya ceket ısıtması ile birlikte kullanılmalıdır.
4. Titreşim veya ortam sıcaklığının hızlı değişimi altında boru hattına kurulması ve kullanılması kesinlikle yasaktır.
5. Çalışma koşulu, performans spesifikasyonundaki gerekliliklerle tutarlı olacaktır.
