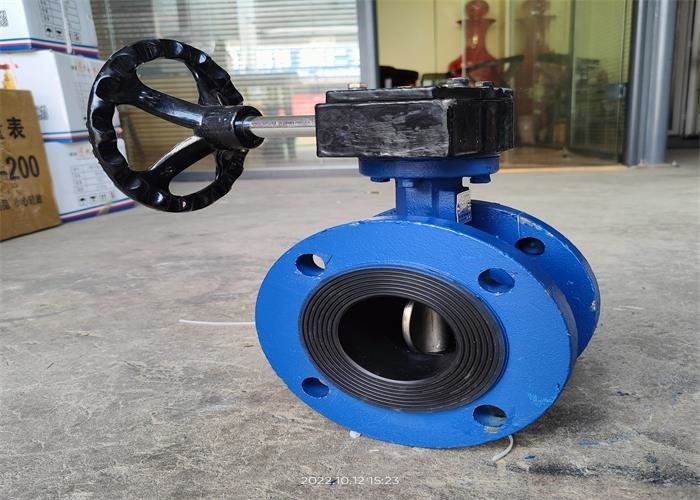

| Ürün adı: | Flanşlı Kelebek Vana | Ürün Rengi: | Mavi, Müşterinin |
|---|---|---|---|
| Güç: | türbin | Ürün malzemesi: | Grey iron; Gri demir; ductile iron eğilebilir Demir |
| Orta: | Temiz su | Baskı yapmak: | 1.0/1.6Mpa |
| Koltuk Malzemesi: | NBR/EPDM | Disk malzemesi: | Eğilebilir Demir |
| Vurgulamak: | 100mm kelebek flanşlı vana,türbin gücü kelebek flanşlı vana,100mm kelebek vana flanş tipi |
||
Bu vana, özellikle yangın boru hattında olmak üzere her türlü boru hattında su temini ve drenaj, bina yangını ve diğer sistemlerde yaygın olarak kullanılmaktadır.Bu vana, akışın kesilmesi, bağlanması ve düzenlenmesi olarak boru hattında veya aşındırıcı olmayan ortam ekipmanında kullanılabilir.
| DN | L | D | D1 | erkek arkadaş | z-Фd | |||||
| 10 | 16 | 10 | 16 | 10 | 16 | |||||
| 50 | 108 | 160 | 125 | 19-3 | 4-Ф18 | |||||
| 65 | 112 | 180 | 145 | 19-3 | 4-Ф18 | |||||
| 80 | 114 | 195 | 160 | 19-3 | 8-Ф18 | |||||
| 100 | 127 | 215 | 180 | 19-3 | 8-Ф18 | |||||
| 125 | 140 | 245 | 210 | 19-3 | 8-Ф18 | |||||
| 150 | 140 | 280 | 240 | 19-3 | 8-Ф23 | |||||
| 200 | 152 | 335 | 295 | 20-3 | 8-Ф23 | 12-Ф23 | ||||
| 250 | 165 | 390 | 405 | 350 | 355 | 22-3 | 12-Ф23 | 12-Ф28 | ||
| 300 | 178 | 440 | 460 | 400 | 410 | 24.5-4 | 12-Ф23 | 12-Ф28 | ||
| 350 | 190 | 505 | 520 | 460 | 470 | 30-4 | 16-Ф23 | 16-Ф28 | ||
| 400 | 216 | 565 | 580 | 515 | 525 | 32-4 | 16-Ф28 | 16-Ф31 | ||
| 450 | 222 | 615 | 640 | 565 | 585 | 32-4 | 20-Ф28 | 20-Ф31 | ||
| 500 | 229 | 670 | 715 | 620 | 650 | 34-4 | 20-Ф28 | 20-Ф34 | ||
| 600 | 267 | 780 | 840 | 725 | 770 | 36-5 | 20-Ф31 | 20-Ф37 | ||
| 700 | 292 | 895 | 840 | 40-5 | 24-Ф31 | |||||
| 800 | 318 | 1015 | 950 | 44-5 | 24-Ф34 | |||||
| Bölüm adı | Malzeme |
| Gövde | Gri demir +NRB,Sfero döküm+NRB/EPDM |
| Disk | QT450-10 |
| Kök | 45/2Cr13 |
| O-Ring | NBR/EPDM |
1. Türbin kafası kaldırma için kullanılmamalı ve çalışma sırasında herhangi bir yardımcı kol eklenmemelidir.
2. Vana, kurulumdan sonra büyük dış kuvvetlere maruz bırakılmamalıdır.
3. Yerel minimum sıcaklık 4 °C'nin altına düştüğünde yalıtım koruması yapılmalıdır;Uç vanası olarak, boru duvarının sıcaklığının 0°C'nin altına düşmesini önlemek için bir boru veya ceket ile ısıtılmalıdır.
4. Titreşim veya orta sıcaklıktaki hızlı değişiklikler altında boru hattına kurulması ve kullanılması kesinlikle yasaktır.
5. Çalışma koşulları, performans spesifikasyonlarındaki gerekliliklerle tutarlı olacaktır.
1. Yapı boyutu GB/T12221'e uygundur, küçük boyutlu, hafif, kullanımı kolay.
2,90 ° çalışma hızlı açılır;Plaka, yüksek mukavemete, geniş akış alanına, küçük akış direncine ve enerji tasarrufuna sahiptir.
3. Ortam, flanş disk valfinin her iki tarafından, bağlantı veya kesme amacına ulaşabilen herhangi bir yönde akabilir.
4. Çalışma torku küçüktür, işçilikten tasarruf sağlar ve hafiftir.
5. Uzun ömürlü, açma ve kapama deneylerinin sayısı on bin kattan fazladır.
6. Tam sızdırmazlık sağlanır ve gaz kaçağı sıfırdır.
