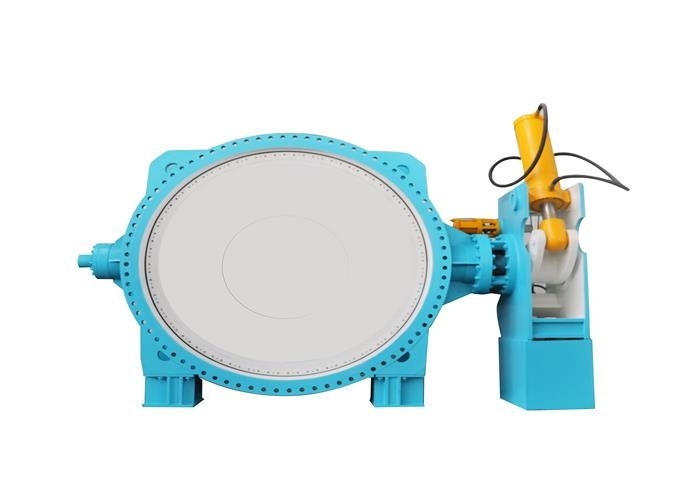

Çift Diskli Eksantrik Sfero döküm malzeme 1.0Mpa Basınçlı Flanşlı Kelebek Vana

kullanım:

Vana, petrokimya, savaş sanayi, metalurji, nakliye, enerji, uygulama ve drenaj suyu sanayi, eczane vb.Sıvıyı ayarlayabilir ve kesebilir.Tek eksantrik kelebek vana temelinde daha da geliştirilmiş kalıplama, en yaygın kullanılan çift eksantrik kelebek vanadır.Valf gövdesi ekseninin yapısı, diskin merkezinden ve gövdenin merkezinden sapmaktadır.Çift eksantrikliğin etkisi, valf açıldıktan sonra diskin yataktan hızlı bir şekilde ayrılmasını sağlar, bu da disk ile yatak arasındaki gereksiz aşırı ekstrüzyon ve çizilme olayını büyük ölçüde ortadan kaldırır, açılma direncini azaltır, aşınmayı azaltır ve yuva ömrünü uzatır

Bağlantı boyutu

DN	D	D1	D2	b	L	Z-Φd
400	Φ565	Φ515	Φ480	24.5	216±2	16-Φ28
450	Φ615	Φ565	Φ530	25.5	222±2	20-Φ28
500	Φ670	Φ620	Φ582	26.5	229±2	20-Φ28
600	Φ780	Φ725	Φ682	30	267±2	20-Φ31
700	Φ895	Φ840	Φ794	32.5	292±3	24-Φ31
800	Φ1015	Φ950	Φ901	35	318±3	24-Φ34
900	Φ1115	Φ1050	Φ1001	37.5	330±3	28-Φ34
1000	Φ1230	Φ1160	Φ1112	40	410±3	28-Φ37
1200	Φ1455	Φ1380	Φ1328	45	470±3	32-Φ40
1400	Φ1675	Φ1590	Φ1530	46	530±4	36-Φ43
1600	Φ1915	Φ1820	Φ1750	49	600±4	40-Φ49
1800	Φ2115	Φ2020	Φ1950	52	670±4	44-Φ49
2000	Φ2325	Φ2230	Φ2150	55	760±4	48-Φ49

teknik parametreler

Ana parça malzemesi

Valfin özellikleri

1. Valf, valf ne kadar yakın kapanırsa sızdırmazlık işlevine sahip çift eksantrik yapıyı benimser ve sızdırmazlık performansı güvenilirdir.

2. Kelebek plaka sızdırmazlık halkası, NBR T-tipi kauçuk sızdırmazlık halkasından yapılmıştır ve bir pres plakası ile kelebek plaka üzerine sıkıca monte edilmiştir.Bir süre kullanımdan sonra, lastik conta halkası aşınır ve lastik contanın basıncı, kelebek vananın sızıntı olmadan sızdırmazlığını sürdürmesi ve hizmet ömrünü uzatması için vidalar sıkılıp gevşetilerek ayarlanabilir.Vana takıldıktan sonra boru hattında kolayca ayarlanabilir veya değiştirilebilir (vanayı boru hattından çıkarmadan).

3. Kelebek plaka, yüksek mukavemete, geniş akış alanına ve küçük akış direncine sahiptir.

4, valf mili O tipi kauçuk salmastra ile kapatılmıştır, orta basınç ne kadar yüksekse, sızdırmazlık o kadar iyidir.Salmastra aşındıktan sonra, salmastra bileziğine basmaya devam edilerek telafi sağlanabilir.

Eylem yapısı ve ilkesi

1. Valf, sonsuz dişli tahrik flanş bağlantısı, çift eksantrik yumuşak sızdırmazlık kelebek valfidir, yani, valf gövdesi çap ekseninin gövde dönüş merkezi ve valf yatağı sızdırmazlık yüzeyi, eksantriklik oluşturmuştur.Valf, valf gövdesi, disk, gövde, conta plakası, basınç halkası, koklear hareketli cihaz ve diğer parçalardan oluşur.

2. Koklear çalıştırma: koklear el çarkının döndürülmesi, valf gövdesinin 90° dönmesini sağlar ve açma veya kapama işlemini gerçekleştirmek için kelebek plakayı 90° döndürmeye yönlendirir.Ürün çift eksantrik yapıda olduğundan, açma ve kapama sürecinde CAM etkisi üretebilir, valf anahtarlama torkunu azaltabilir, valf yatağı ile kelebek plaka arasındaki aşınmayı azaltabilir ve valfin hizmet ömrünü uzatabilir.

Rutin bakım

9.1 İç mekan: Ürün iç mekana kurulduğunda, paketleme odası her 1-2 ayda bir yağlanmalı ve açılıp kapatılmalıdır.

9.2 Dış mekan: Ürün dış mekana kurulduğunda, koklear hareketli başlığın aşınmasını önlemek için koruyucu önlemler eklenmelidir.Paketleme odası 1-2 ayda bir yağlanmalı ve açılıp kapatılmalıdır;Her yağmur ve kar dolumundan sonra odayı tekrar doldurun ve bir kez açıp kapatın.

9.3 Downhole: Paketleme odası yağ ile doldurulmalı ve ürün downhole kurulduğunda 1-2 ayda bir açılıp kapatılmalıdır;Her yağmur ve kardan sonra, kuyuda depolanan yağmur suyu dışarı pompalanarak ürünlerin ve koklear hareketli başlığın yağmur suyunu uzun süre ıslattıktan sonra paslanması önlenmelidir.Paketleme odası yağ ile doldurulmalı ve bir kez açılıp kapatılmalıdır.

9.4 Farklı gerçek çalışma koşullarına göre farklı koklear aktüatörler seçilebilir.Siparişte belirtilmesi gereken açık ve yeraltı koklear aktüatörler kapatılabilir.
