Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Ürün adı: | Flanşlı Kelebek Vana | İş baskısı: | ≤1.6Mpa |
|---|---|---|---|
| uygun ortam: | Su, buhar, yağ ve nitrik asit gibi aşındırıcı ortamlar | Gövde Malzemesi: | Paslanmaz çelik |
| Disk malzemesi: | 304 paslanmaz çelik | Boyut: | DN50~DN1200 |
| bağlamak: | flanş ucu RF | Renk: | vücut yüzü |
| Vurgulamak: | Metal Gövdeli Flanşlı Kelebek Vana,Orta Flanşlı Kelebek Vana,500mm Flanşlı Kelebek Vana |
||

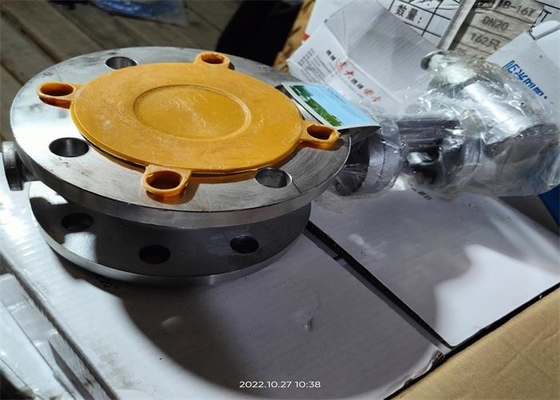

Vana, elektrikli tahrik veya sonsuz tahrik, flanş bağlantısı, JB/T 8527 standardının uygulanması, üç eksantrik kelebek vana, kelebek plakası dönüş ekseni (vana gövdesi ekseni) ve bir sapmanın kelebek plakası sızdırmazlık yüzeyi, valf yuvası dönüş eksenidir. ve valf gövdesi akış yolu ekseni bir Açı oluşturdu.Valf, valf gövdesi, kelebek plaka, valf gövdesi, kelebek plaka conta halkası, kelebek plaka basınç halkası, destek, uç kapak ve diğer parçalardan oluşur.
STEM'i 90° döndürmek ve diski açmak veya kapatmak için 90° döndürmek için elektrikli veya cochLEAR İŞLETİMİ.
Ürün üç eksantrik yapı olduğundan, açma ve kapama işleminde bir CAM etkisi üretebilir, valf değiştirme torkunu azaltabilir, koltuk ile kelebek plaka arasındaki aşınmayı azaltabilir, valfin hizmet ömrünü uzatabilir
| Tip | Boyut | veri tablosu | |||||||
| L | D | D1 | D2 | H1 | H2 | sevgili | Z-Φd | ||
| D343W-10P | 60 | 108 | 165 | 125 | 99 | 90 | 220 | 20-2 | 4-Φ18 |
| 75 | 112 | 185 | 145 | 118 | 100 | 230 | 20-2 | 4-Φ18 | |
| 85 | 114 | 200 | 160 | 132 | 110 | 237 | 20-2 | 8-Φ18 | |
| 108 | 127 | 220 | 180 | 156 | 120 | 245 | 22-2 | 8-Φ18 | |
| 130 | 140 | 250 | 210 | 184 | 135 | 283 | 22-2 | 8-Φ18 | |
| 158 | 140 | 280 | 240 | 210 | 155 | 312 | 24-2 | 8-Φ23 | |
| 206 | 152 | 335 | 295 | 265 | 211.5 | 350 | 24-2 | 8-Φ22 | |
| 256 | 165 | 395 | 350 | 320 | 248.5 | 400 | 26-2 | 12-Φ22 | |
| 304 | 178 | 445 | 400 | 370 | 284 | 438 | 26-2 | 12-Φ22 | |
| 354 | 190 | 505 | 460 | 429 | 315 | 499 | 26-2 | 16-Φ22 | |
| 404 | 216 | 565 | 515 | 480 | 346 | 527 | 26-2 | 16-Φ26 | |
| 454 | 222 | 615 | 565 | 530 | 377 | 554 | 28-2 | 20-Φ26 | |
| 506 | 229 | 670 | 620 | 582 | 417 | 602 | 28-2 | 20-Φ26 | |
| 606 | 267 | 780 | 725 | 682 | 487 | 655 | 34-2 | 20-Φ30 | |
| Flanş ucu | GB/T 9113 |
| Yüz yüze | GB/T12221 |
| Nominal basınç | 1.0,1.6 MPa |
| Uygun sıcaklık | -29～425℃ |
| Uygun ortam | Su, yağ, buhar ve nitrik asit gibi aşındırıcı sıvılar. |
| Bölüm adı | Malzeme |

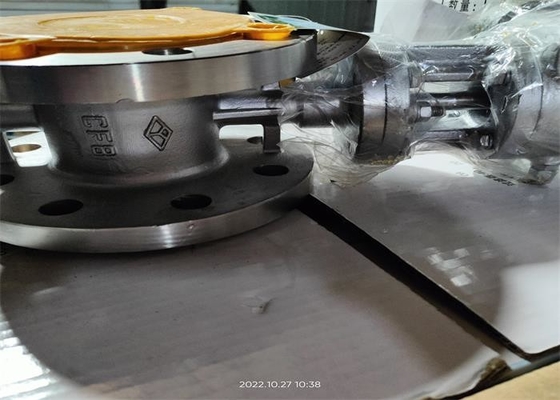

| Gövde, Disk, Boyunduruk, Salmastra bezi, Uç kapağı | CF8 |
| Valf mili, Silindirik pim | F304 |
| Kelebek plaka sızdırmazlık halkası | 304+XB450 |
| Gövdedeki bağlantı elemanları | 35/45 |
| Diğer bağlantı cıvataları, somunları ve rondelaları | 201 |
1. Vana, daha sıkı sızdırmazlık fonksiyonu ile üç eksantrik yapıyı benimser, sızdırmazlık performansı güvenilirdir.
2. Kelebek plaka sızdırmazlık halkası, esnek grafit ve paslanmaz çelik plaka, orta korozyon direnci, erozyon, bakım gerektirmeyen, uzun hizmet ömründen oluşan çok katmanlı plaka kombinasyonunu benimser.
3. Valf gövdesinin sızdırmazlık yüzeyi, orta korozyon ve erozyona dayanıklı, bakım gerektirmeyen, uzun ömürlü gövde işleme teknolojisidir.
4. Kelebek plakasının yüksek mukavemeti, geniş akış alanı, küçük akış direnci.
5, valf mili esnek grafit conta ile kapatılmıştır, orta basınç ne kadar yüksek olursa, sızdırmazlık o kadar iyi olur.Salmastranın aşınması, salmastra bezini sıkıştırmaya devam ederek telafi edilebilir.
1. Bu ürün kuru bir depoda saklanmalıdır ve açık havada saklanması kesinlikle yasaktır.
2. Vana monte edildiğinde orta akış yönü, vana gövdesi üzerindeki ok yönü ile tutarlı olmalıdır.
3. Basınç testi kurulumdan önce yapılmalıdır ve testi geçtikten sonra kurulabilir.
4. Montajdan önce boru ve valf boşluğu temizlenmelidir.
5. Ürün, kurulumdan sonra büyük bir dış kuvvete maruz kalmayacaktır.
6. Çalışma koşulları, performans özelliklerinde yer alan teknik gereksinimleri karşılamalıdır.
7. Gerekirse valf braketini ayarlayın.
8. Uzun süreli depolama, düzenli bakım.
9. Genel olarak, yağmurlu günlerde elektrik kutusu kapağı, motor ve diğer sızdırmaz parçaların açık havada açılmasına izin verilmez.Elektrik kutusu kapağını açarken önce güç kaynağı kesilmelidir.
