Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|

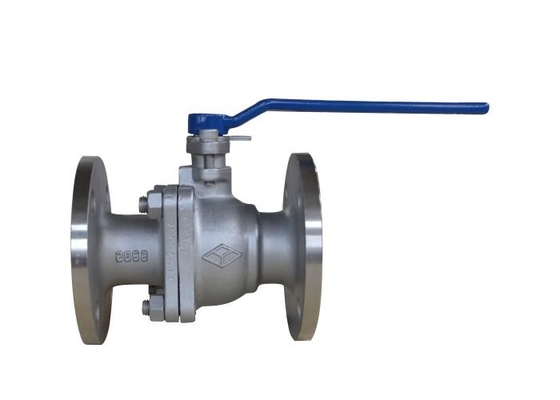

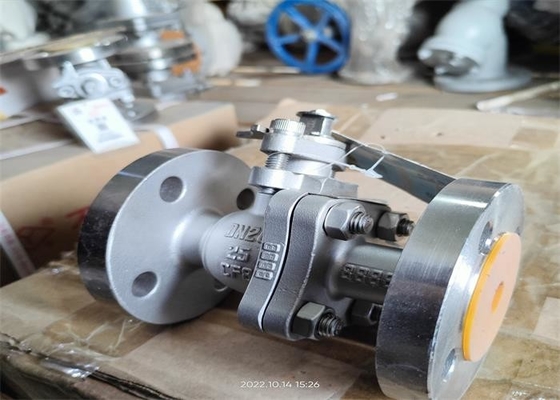

| Ürün adı: | Yüzer Küresel Vana | İsim: | flanşlı bilyalı vavle |
|---|---|---|---|
| Bağ: | flanş ucu / RF / Flanş | Güç: | Üstesinden gelmek |
| Baskı yapmak: | 1,6 mpa | Gövde Malzemesi: | 304 / paslanmaz çelik |
| Renk: | Customer's Request; Müşterinin Talebi; stainless steel face paslanmaz çe | ortam sıcaklığı: | ≤150℃ |
| Vurgulamak: | 304ss Yüzer Küresel Vana,Paslanmaz Çelik Yüzer Küresel Vana,80mm Yüzer Küresel Vana |
||
Valf, sapı döndürmek için kolu çevirerek valf gövdesi, bilye, gövde, tutamak ve diğer parçalardan oluşur.
90 °, gövde, açılmayı ve kapanmayı gerçekleştirmek için topu 90 ° döndürmeye yönlendirir.
Vana, boru hatlarının ve aşındırıcı ortam içeren ekipmanların açılması ve kapatılması için kullanılabilir.
| Tip | DN | L | D | D1 | D2 | sevgili | Z-Φd | H |
| Q41F-16P | 15 | 130 | 95 | 65 | 45 | 14-2 | 4-Ф14 | 88 |
| 20 | 140 | 105 | 75 | 55 | 14-2 | 4-Ф14 | 91 | |
| 25 | 150 | 115 | 85 | 65 | 14-2 | 4-Ф14 | 97 | |
| 32 | 165 | 135 | 100 | 78 | 16-2 | 4-Ф18 | 105 | |
| 40 | 180 | 145 | 110 | 85 | 16-2 | 4-Ф18 | 120 | |
| 50 | 200 | 160 | 125 | 100 | 16-2 | 4-Ф18 | 126 | |
| 65 | 220 | 180 | 145 | 120 | 18-2 | 4-Ф18 | 152 | |
| 80 | 250 | 195 | 160 | 135 | 20-2 | 8-Ф18 | 170 | |
| 100 | 277 | 215 | 180 | 155 | 20-2 | 8-Ф18 | 202 | |
| 125 | 320 | 245 | 210 | 185 | 22-2 | 8-Ф18 | 250 | |
| 150 | 360 | 280 | 240 | 210 | 24-2 | 8-Ф23 | 279 | |
| 200 | 403 | 335 | 295 | 265 | 26-2 | 12-Ф23 | 322 |
| Bölüm adı | Malzeme |
| Gövde | CF8 |
| Kök, Top | F304 |
| O-ring, Ambalaj | PTFE |
| Nominal basınç |
1,6 ,2,5 MPa |
| Nominal çap |
DN15-DN200mm |
| Sıcaklık | ≤150℃ |
| orta | Su, Petrol, Gaz |
| Tasarım işaretleme |
GB/T 12237 |
| Yüz yüze |
GB/T12221 |
| Denetim ve test |
GB/T 26480 |
1. Bu ürün kuru bir depoda muhafaza edilmelidir ve açık havada saklanması kesinlikle yasaktır.
2. Uzun süreli depolama, düzenli bakım.
3. Bu ürün, boru hattının veya ekipmanın herhangi bir pozisyonuna kurulabilir, ancak açılıp kapanması uygun olmalıdır.
4. Kurulumdan önce, kurulumdan önce gereksinimleri karşılamak için basınç testi yapılmalıdır.
5. Montajdan önce boru ve valf boşluğu temizlenmelidir.
6. Ürün, kurulumdan sonra büyük bir dış kuvvete maruz bırakılmamalıdır.
7. Kolun konumu, valfin açık mı yoksa kapalı mı olduğunu gösterir.Kol, boru eksenine göre düz olduğunda açılır ve boru eksenine dik olduğunda kapanır.
8. Çalışma koşulları, performans spesifikasyon gereklilikleri ile tutarlı olacaktır.
| Olası hatalar | Başarısızlığın nedeni | Arıza giderme yöntemi |
| Sızdırmazlık yüzeyinde sızıntı |
1. Orta flanş cıvatası gevşek. 2. Sızdırmazlık yüzeyinde hasar. |
1. Orta flanş cıvatasını eşit şekilde sıkın. 2. Sızdırmazlık yüzeyini onarın veya parçaları değiştirin. |
| Ambalaj sızıntısı |
1. Yetersiz paketleme. 2. Ambalaj sıkıca bastırılmamış. |
1 Dolgu ekleyin. 2. Ambalajı sıkıca bastırın. |
| Orta ağızda sızıntı |
1. Orta flanş pedi hasarlı veya geçersiz. 2. Orta flanş cıvataları sıkılmamış. |
1. Orta flanş pedini değiştirin. 2. Orta flanş cıvatasını eşit şekilde sıkın. |
