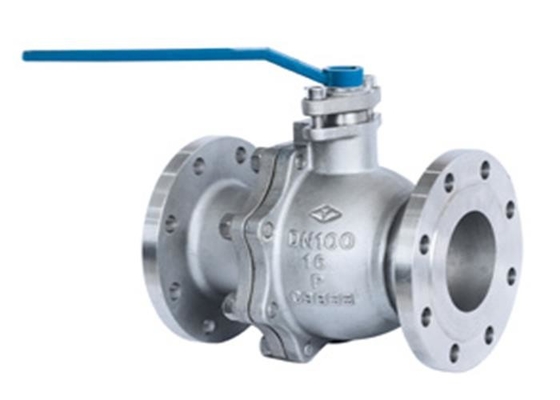

Ürün adı: | Yüzer Küresel Vana | Renk: | Müşterinin İsteği |
---|---|---|---|
bağlantı: | flanş | Güç: | el |
BASKI YAPMAK: | Orta Basınç, Yüksek Basınç | Malzeme: | Paslanmaz çelik |
ortam sıcaklığı: | Normal sıcaklık | Orta: | Su veya Nitrik Asit |
Top: | 2Cr13 | Mühür yüzüğü: | F4 / Paslanmaz Çelik |
Vurgulamak: | Nitrik Asit Paslanmaz Çelik Küresel Vana,F4 Paslanmaz Çelik Küresel Vana,6.4mpa SS Küresel Vana Flanş Ucu |
Paslanmaz çelik flanşlı küresel vana, yalnızca 90 derece döndürülerek ve küçük dönme torku ile sıkıca kapatılabilir.Valf gövdesinin tamamen eşit iç boşluğu, ortam için çok küçük bir direnç ve düz akış kanalı sağlar.Genel olarak küresel vananın doğrudan açma ve kapama için en uygun olduğu kabul edilir, ancak son gelişmeler küresel vanayı akışı kısmak ve kontrol etmek için tasarlamıştır.Küresel vananın ana özelliği, kompakt yapısı ve kolay çalıştırılması ve bakımıdır.Su, solvent, asit ve doğal gaz gibi genel çalışma ortamlarının yanı sıra oksijen, hidrojen peroksit, metan ve etilen gibi kötü çalışma koşullarına sahip ortamlar için uygundur.Küresel vana gövdesi entegre veya birleşik olabilir.Bu tip vana, boru hattının yatay yönünde monte edilecektir.
1. Akışkan direnci küçüktür ve direnç katsayısı aynı uzunluktaki boru bölümününkine eşittir.
2. Basit yapı, küçük hacimli ve hafif.
3. Sıkı ve güvenilirdir.Küresel vananın sızdırmazlık yüzeyi, iyi sızdırmazlık performansı ile yaygın olarak plastikten yapılmıştır.Vakum sisteminde de yaygın olarak kullanılmaktadır.
4. Çalıştırmak ve hızlı bir şekilde açıp kapatmak kolaydır.Uzaktan kumanda için uygun olan tam açıktan tam kapanmaya sadece 90 ° dönmesi gerekir.
5. Bakım uygundur, küresel vananın yapısı basittir, sızdırmazlık halkası genellikle hareketlidir ve sökme ve değiştirme nispeten uygundur.
6. Tamamen açık veya tamamen kapalı olduğunda, bilye ve valf yuvasının sızdırmazlık yüzeyi ortamdan izole edilmelidir.Ortam geçtiğinde, valf sızdırmazlık yüzeyinin aşınmasına neden olmaz.
7. Küçükten birkaç milimetreye ve büyükten birkaç metreye kadar geniş bir uygulama alanına sahiptir.Yüksek vakumdan yüksek basınca kadar uygulanabilir.
Küresel vana, petrol, kimya endüstrisi, enerji üretimi, kağıt yapımı, atom enerjisi, havacılık, roket ve diğer departmanların yanı sıra insanların günlük yaşamında yaygın olarak kullanılmaktadır.
1. Çalıştırmadan önce boru hattının ve vananın yıkandığını doğrulayın.
2. Valfin çalışması, valf gövdesini aktüatörün giriş sinyaline göre dönmeye yönlendirir: 1/4 tur (900) ileri dönerken valf kapanır.Valf, ters yönde 1/4 tur (900) döndürüldüğünde açılır.
3. Aktüatörün yön gösterge oku boru hattına paralel olduğunda vana açıktır;Gösterge oku boru hattına dik olduğunda vana kapalıdır.
Test Öğesi | Kabuk Testi | Mühür Testi | Arka Mühür Testi | Hava Sızdırmazlık Testi |
Orta (MPa) | Su (MPa) | Hava (MPa) | ||
150 | 3.1 | 2.2 | 2.2 | 0.5-0.7 |
300 | 7.8 | 5.6 | 5.6 | |
600 | 15.3 | 11.2 | 11.2 | |
900 | 23.1 | 16.8 | 16.8 | |
1500 | 38.4 | 28.1 | 28.1 |
