| Ürün adı: | Yüzer Küresel Vana | Renk: | Mavi; müşterinin |
|---|---|---|---|
| Orta: | Suçlu | Gövde Malzemesi: | demir, gri demir, sfero |
| Bağ: | flange end; flanş ucu; RF RF | çalışma basıncı: | 1.0~1.6 mpa |
| Tip: | Küresel Vana, şamandıra valfi | top malzemesi: | HT200; 304 |
| ortam sıcaklığı: | Orta sıcaklık | Açık araçlar: | Üstesinden gelmek |
| Vurgulamak: | Gri Demir Yüzer Küresel Vana,Boyut 80mm Yüzer Küresel Vana,Su Orta Yüzer Küresel Vana |
||

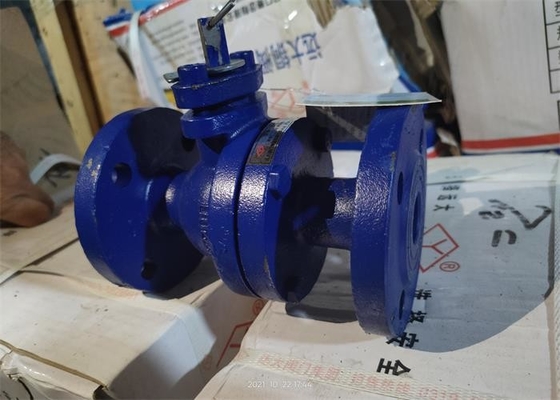

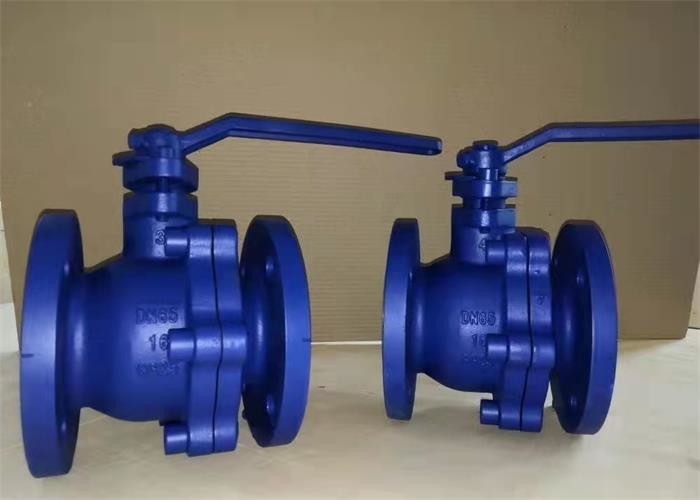

Vana, vana gövdesi, bilye, vana gövdesi, salmastra rakoru, limit plakası, kol ve diğer parçalardan oluşur, kol ve boru hattı ekseni vanaya paralel açık konumdadır ve boru ekseni kapalı konuma diktir. açma ve kapamayı gerçekleştirmek için 90 derece tutun
| Tip |
Boyut |
bilgi (mm) | ||||||
| L | D | D1 | D2 | sevgili | Z-Φd | H | ||
| Q41F-10/16 | 15 | 130 | 95 | 65 | 45 | 14-2 | 4-Φ14 | 74 |
| 20 | 150 | 105 | 75 | 55 | 16-2 | 4-Φ14 | 97 | |
| 25 | 160 | 115 | 85 | 65 | 16-2 | 4-Φ14 | 102 | |
| 32 | 165 | 135 | 100 | 78 | 18-2 | 4-Φ18 | 106 | |
| 40 | 180 | 145 | 110 | 85 | 18-3 | 4-Φ18 | 124 | |
| 50 | 203 | 160 | 125 | 100 | 20-3 | 4-Φ18 | 132 | |
| 65 | 222 | 180 | 145 | 120 | 20-3 | 4-Φ18 | 145 | |
| 80 | 241 | 195 | 160 | 135 | 22-3 | 8-Φ18 | 180 | |
| 100 | 305 | 215 | 180 | 155 | 24-3 | 8-Φ18 | 189 | |
| 125 | 356 | 245 | 210 | 185 | 26-3 | 8-Φ18 | 226 | |
| 150 | 394 | 280 | 240 | 210 | 28-3 | 8-Φ23 | 237 | |
| 200 | 457 | 335 | 295 | 265 | 30-3 |
8-Φ23 12-Φ23 |
370 | |
| Bölüm adı | Parça malzemesi |
| Gövde | Gri demir Sfero demir |
| Top | Gri dökme demir krom kaplama /201 |
| Kök | Karbon çeliği, paslanmaz çelik |
| Mühür yüzüğü | PTFE |
| Paketleme | esnek grafit |
| üstesinden gelmek | HT200/QT450-10 |
| Conta | PTFE |
| limit tahtası | Q235 |
| paketleme bezi | HT200/QT450-10 |
1. Basit yapı, iyi üretim teknolojisi, esnek ve hızlı açma ve kapama, geniş uygulama aralığı.
2. Gövde, küresel vananın güvenliğini artırmak için patlama önleme yapısını benimser.
3. Ortam, valf gövdesinin her iki tarafından herhangi bir yönde akabilir, açma veya kesme amacına ulaşabilir
· Nominal basınç: 1.0/1.6MPa
· Nominal çap: DN15-150mm
· Uygulanabilir sıcaklık ve ortam: Ana malzeme gri dökme demirdir: uygulanabilir sıcaklık 0℃ ~ 120℃, uygulanabilir ortam: su;≤0.2MPa doymuş buhar;≤1.4MPa genel kalite yağ.
· Tasarım ve üretim: GB/T 15185 demir ve bakır küresel vana
· Yapı uzunluğu: GB/T 12221 metal valf yapı uzunluğu
· Bağlantı ucu: GB/T 17241.6 entegre dökme demir flanş
· Muayene ve test: GB/T13927 endüstriyel valf basınç testi
1. Basit yapı, iyi üretim teknolojisi, esnek ve hızlı açma ve kapama, geniş uygulama aralığı.
2. Gövde, küresel vananın güvenliğini artırmak için patlama önleme yapısını benimser.
3. Ortam, valf gövdesinin her iki tarafından herhangi bir yönde akabilir, açma veya kesme amacına ulaşabilir.
Depolama, kurulum ve kullanım için önlemler
1. Bu valf kuru bir depoda tutulur ve açık havada saklanması kesinlikle yasaktır.
2. Uzun süreli depolama düzenli olarak sürdürülmelidir.
3. Ürün, herhangi bir pozisyonda ve herhangi bir boru hattına kurulabilir ve çalışma koşulları, performans spesifikasyonlarındaki gereksinimlerle uyumlu olmalıdır.
4. Kurulumdan önce, kurulumdan önce gereksinimleri karşılamak için basınç testi yapılmalıdır.
5. Montajdan önce boru ve valf boşluğu temizlenmelidir.
6. Kurulumdan sonra ürün büyük bir dış kuvvete maruz bırakılmamalıdır.
7. Sapın yönü, gövdenin kare oluğunun yönü ile tutarlı olmalıdır.
8. Yerel minimum sıcaklık 4℃'den düşük olduğunda yalıtım koruması yapılmalıdır;Uç vana olarak, boru duvarının sıcaklığının 0℃'nin altına düşmesini önlemek için bir boru veya ceket ile ısıtılmalıdır.
9. Titreşim veya orta sıcaklıktaki hızlı değişiklikler altında boru hattına monte edilmesi ve kullanılması kesinlikle yasaktır.
