Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Ürün adı: | Su Koruma Vanası | Gövde Malzemesi: | Eğilebilir Demir |
|---|---|---|---|
| Orta: | Suçlu | Kök: | 2Cr13 |
| Kullanmak: | tahliye basıncı | Parça Malzemesi: | pirinç /ss304 |
| kaporta malzemesi: | Eğilebilir Demir | Sıcaklık: | ≤80℃ |
| Vurgulamak: | Sfero Demir Su Basıncı Tahliye Vanası,1.6mpa Su Basıncı Tahliye Vanası,Ss304 Su Koruma Vanası |
||

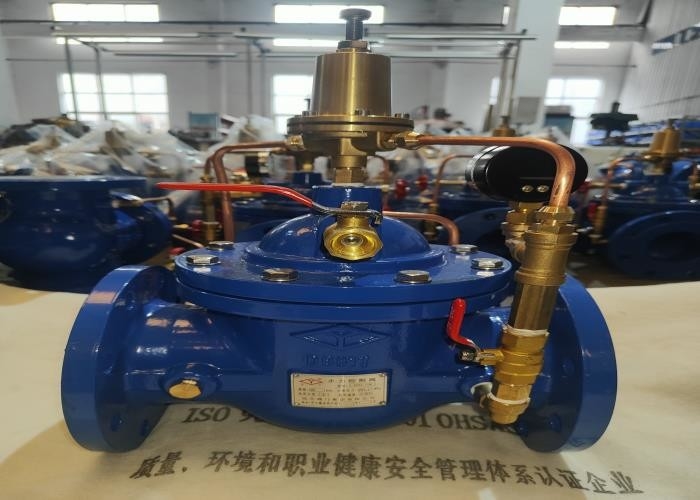

500 basınç tahliye/basınç tutma vanası otomatik olarak su ile çalıştırılır ve hem basınç tahliye vanası hem de basınç tutma vanası olarak kullanılabilir.Basınç tahliye vanası olarak kullanıldığında, su besleme boru hattının basıncını ayarlanan güvenlik değerinin altında tutabilir;Basınç tutma vanası olarak kullanıldığında, ana vananın girişindeki su basıncını ayarlanan değerin üzerinde tutabilir ve ana vananın girişindeki su besleme basıncını koruyabilir.İşletim sistemi kararlıdır, bakımı ve onarımı kolaydır.Bu valf, boru hattı aşırı basıncını önlemek veya boru hattı basıncını korumak için yangından korunma sisteminde kullanılır.Yangın koruma sistemi kapatıldıktan sonra su darbesinin etkisini de azaltabilir.Ayrıca yüksek binalarda, yaşam alanları su temini şebeke sistemlerinde ve kentsel su temini projelerinde kullanılmaktadır.
| Tip | DN | L | D | D1 | D2 | kız arkadaşı | Z-φD |
| SK800X-16Q | 50 | 203 | 165 | 125 | 99 | 19-3 | 4-φ19 |
| 65 | 216 | 185 | 145 | 118 | 19-3 | 4-φ19 | |
| 80 | 241 | 200 | 160 | 132 | 19-3 | 8-φ19 | |
| 100 | 292 | 220 | 180 | 156 | 19-3 | 8-φ19 | |
| 125 | 330 | 250 | 210 | 184 | 19-3 | 8-φ19 | |
| 150 | 356 | 285 | 240 | 211 | 19-3 | 8-φ23 | |
| 200 | 458 | 340 | 295 | 266 | 20-3 | 12-φ23 | |
| 250 | 530 | 405 | 355 | 319 | 22-3 | 12-φ28 |
| 1.0MPA | 1.6MPA | 2.5MPA | Nominal basınç |
| 1.5MPA | 2.4MPA | 3.75MPA | Kabuk testi basıncı |
| 1.1MPA | 1.76MPA | 2.75MPA | Conta testi basıncı |
| ≤80℃ | Uygun sıcaklık | ||
| su | Uygulanabilir ortam | ||

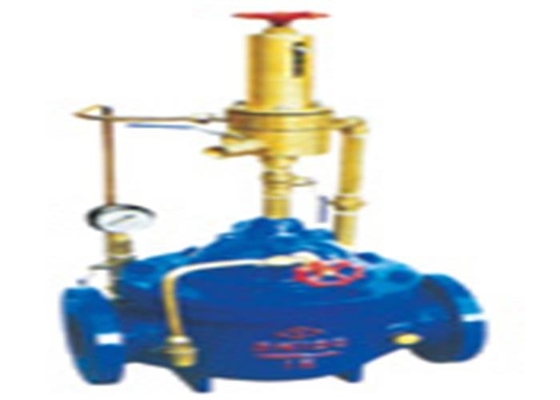

500 basınç tutma/tahliye vanası ana vana ve pilot vana kontrol sisteminden oluşmaktadır.Ana valf, üst valf kapağı kontrol odası ve alt valf gövdesi akış kanalına bölünmüştür.İğneli vana, küresel vana, basınç tahliye pilot vanası vb. bakır borular ile birbirine bağlanarak pilot vana kontrol sistemi oluşturulur.Pilot vana basınç tahliye durumuna ayarlandığında, vananın giriş ucundaki besleme suyu iğneli vana, kaput kontrol odası, basınç tahliye pilot vanası ve küresel vana vasıtasıyla çıkışa akar.Bu sırada ana vana açık durumdadır.Giriş basıncı, basınç tahliye pilot vanası tarafından ayarlanan güvenlik değerini aştığında, basınç tahliye pilot vanası otomatik olarak açılacak, kaput kontrol odasındaki basınç düşecek ve ana vana basıncı tahliye edecektir.Basınç güvenli bir değere döndüğünde ana vana otomatik olarak kapanır.Pilot vana, basınç tutma durumuna ayarlandığında, ana vana girişindeki su basıncı, pilot vananın set değerinden düşük olduğu sürece, pilot vana kapanacaktır.Bu sırada ana vananın kontrol odasındaki basınç yükselecek ve ana vana kapanacaktır.
