Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Ürün adı: | Su Koruma Vanası | Malzeme: | Döküm, Paslanmaz Çelik |
|---|---|---|---|
| Yapı: | Kontrol | BASKI YAPMAK: | Orta Basınç |
| ortam sıcaklığı: | ≤150℃ | medya: | Su buharı |
| Standart veya Standart Olmayan: | Standart | Renk: | Müşterinin İsteği |
| Gövde: | WCB/CF8/CF8M | Bağlantı noktası boyutu: | DN50-DN800 |
| Vurgulamak: | Dökme Çelik 2 Gofret Çekvalf,WCB 2 Gofret Çekvalf,Paslanmaz Çelik Kelebek Tip Çekvalf |
||

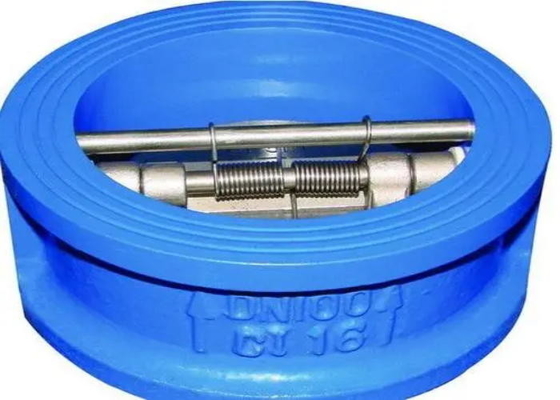

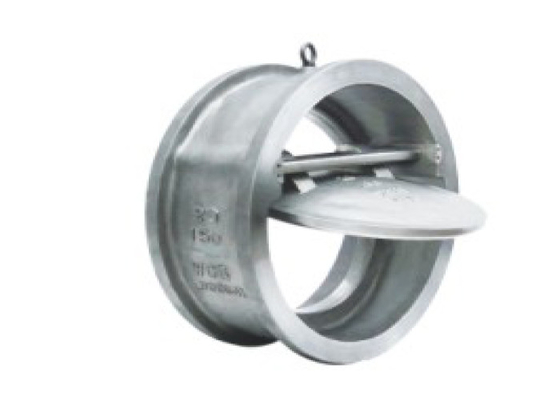

Kelebek çek valf, ortamın geri akışını önlemek için ortamın kendi akışına bağlı olarak valf diskini otomatik olarak açan ve kapatan valfi ifade eder.Çek valf, tek yönlü valf, geri akış valfi ve geri basınç valfi olarak da bilinir.Çek valf, esas olarak orta geri akışı, pompanın ve tahrik motorunun ters dönüşünü ve konteyner ortamının boşaltılmasını önlemek için kullanılan otomatik bir valfe aittir.Çek valf, basıncın sistem basıncının üzerine çıkabileceği yardımcı sistemi beslemek için boru hattında da kullanılabilir.Çek valfler esas olarak salınımlı çek valf (ağırlık merkezine göre dönen), kaldırma çek valfi (eksen boyunca hareket eden) ve kelebek çek valf (merkez boyunca dönen) olarak ayrılabilir.
| Tasarım ve İmalat | API 594 |
| Yüz yüze | ASME/ANSI B16.1 |
| Flanş Ucu | ASME/ANSI B16.5 |
| İnceleme | API 598 |
| DH77X/H-150LB | DH77H/X-300LB | ||||||||
| NPS(inç) | L(mm) | D(mm) | D2(mm) | D3(mm) | NPS(inç) | L(mm) | D(mm) | D2(mm) | D3(mm) |
| 2 | 60 | 103 | 51 | 56 | 2 | 60 | 110 | 51 | 58 |
| 21/2 | 67 | 122 | 65 | 72 | 21/2 | 67 | 128 | 65 | 73 |
| 3 | 73 | 135 | 80 | 88 | 3 | 73 | 147 | 80 | 88 |
| 4 | 73 | 193 | 102 | 108 | 4 | 73 | 179 | 102 | 108 |
| 5 | 86 | 195 | 127 | 132 | 5 | 86 | 214 | 127 | 132 |
| 6 | 97 | 220 | 152 | 160 | 6 | 98 | 249 | 152 | 160 |
| 8 | 127 | 277 | 203 | 210 | 8 | 127 | 305 | 203 | 210 |
| 10 | 146 | 337 | 254 | 266 | 10 | 146 | 359 | 254 | 266 |
| 12 | 181 | 407 | 305 | 310 | 12 | 181 | 420 | 305 | 310 |
| 14 | 184 | 448 | 350 | 355 | 14 | 222 | 483 | 350 | 355 |
| 16 | 191 | 512 | 400 | 405 | 16 | 232 | 537 | 400 | 405 |
| 18 | 203 | 547 | 450 | 455 | 18 | 264 | 594 | 450 | 455 |
| 20 | 219 | 604 | 500 | 505 | 20 | 292 | 652 | 500 | 505 |
| 24 | 222 | 715 | 600 | 605 | 24 | 318 | 772 | 600 | 608 |
| 28 | 305 | 773 | 700 | 700 | 30 | 368 | 882 | 735 | 740 |
| 30 | 305 | 824 | 746 | 750 | |||||
1 Vana geçişinin her iki ucu kapalı olmalı ve kuru ve havalandırılmış bir oda olmalıdır.Uzun süre depolanacaksa paslanma önleme sık sık kontrol edilmelidir.
2 Kurulumdan önce vana temizlenecek ve nakliye sırasında oluşan arızalar giderilecektir.
3 kurulum sırasında vana üzerindeki işaretlerin ve isim levhalarının kullanım gereksinimlerini karşılayıp karşılamadığını dikkatlice kontrol edin.
4 valf, valf kapağı yukarı gelecek şekilde yatay boru hattına monte edilir.
1. Çek valfin boru hattında ağırlık taşımasına izin vermeyin.Büyük çek valf, boru sisteminin oluşturduğu basınçtan etkilenmemesi için bağımsız olarak desteklenmelidir.
2. Kurulum sırasında, ortam akış yönünün vana gövdesinin ok yönü ile tutarlı olmasına dikkat edin.
3. Dikey borulara asansör tipi dikey disk çekvalf takılacaktır.
4. Kaldırma tipi yatay disk çekvalf, yatay boru hattına monte edilecektir.
