| Ürün adı: | Su Koruma Vanası | Gövde Malzemesi: | Eğilebilir Demir |
|---|---|---|---|
| Etki: | Fark basınç baypas valfi | Baskı yapmak: | 1.6Mpa |
| Sıcaklık: | ≤80℃ | Orta: | Suçlu |
| Aksesuar Malzemesi: | Pirinç / ss304 | ||
| Vurgulamak: | Pirinç Su Koruma Valfi,Flanş Uçlu Su Koruma Valfi,Diferansiyel Basınçlı Su Koruma Valfi |
||

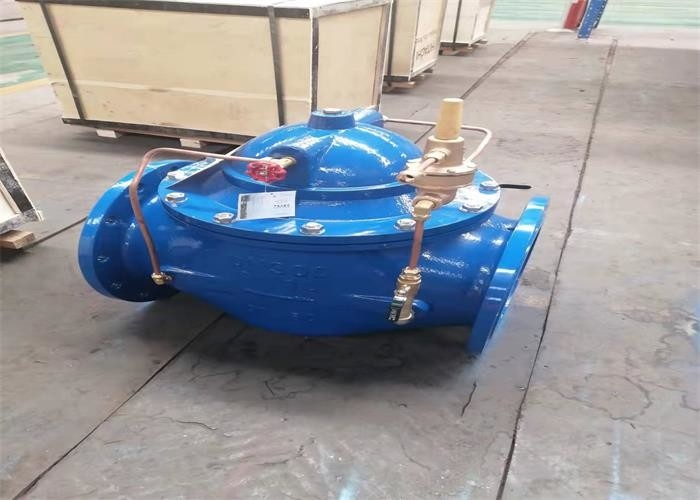

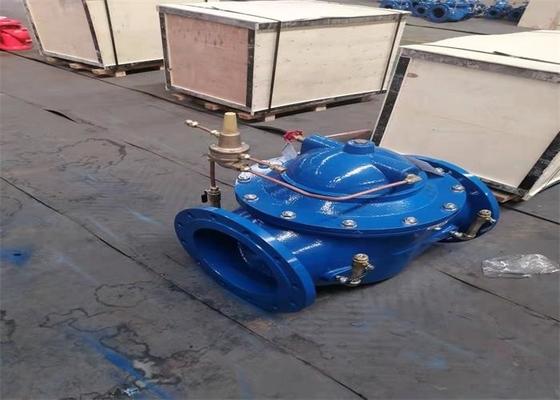

800X DİFERANSİYEL BYPASS DENGELEME vanası, iklimlendirme sistemlerinde besleme/dönüş suyu arasındaki basınç farkını dengelemek için kullanılan bir vanadır.Valf, sistemin kullanımını iyileştirebilir, diferansiyel basıncın doğru bir sabit değerini koruyabilir ve sistemin gürültüsünü ve ayrıca ekipmana aşırı diferansiyel basınç hasarını en aza indirebilir, 800X Diferansiyel basınç dengesi diğer denge valfinden üstündür yer, aktüatöre sahip olmaması, denge sisteminin işlevini elde etmek için ortamın kendi basınç farkına tamamen güvenmesi, enerji ve kurulum alanından tasarruf sağlaması, akıllı bir vana olmasıdır.
| Tip | DN | L | D | D1 | D2 | kız arkadaşı | Z-φD | H |
| SK800X-16Q | 50 | 203 | 165 | 125 | 99 | 19-3 | 4-φ19 | 155.5 |
| 65 | 216 | 185 | 145 | 118 | 19-3 | 4-φ19 | 178 | |
| 80 | 241 | 200 | 160 | 132 | 19-3 | 8-φ19 | 185 | |
| 100 | 292 | 220 | 180 | 156 | 19-3 | 8-φ19 | 197.5 | |
| 125 | 330 | 250 | 210 | 184 | 19-3 | 8-φ19 | 240 | |
| 150 | 356 | 285 | 240 | 211 | 19-3 | 8-φ23 | 246 | |
| 200 | 458 | 340 | 295 | 266 | 20-3 | 12-φ23 | 324 | |
| 250 | 530 | 405 | 355 | 319 | 22-3 | 12-φ28 | 350 |
| 1.0MPA | 1.6MPA | 2.5MPA | Nominal basınç |
| 1.5MPA | 2.4MPA | 3.75MPA | Kabuk testi basıncı |
| 1.1MPA | 1.76MPA | 2.75MPA | Conta testi basıncı |
| ≤80℃ | Uygun sıcaklık | ||
| su | Uygulanabilir ortam | ||
800X diferansiyel basınç baypas denge valfi, bir hidrolik kontrol boru sistemi oluşturmak için ana ve diferansiyel basınç kontrol pilot valfleri, iğne valfleri, küresel valfler ve basınç göstergelerinden oluşur.Ana vananın içinde iki adet su odası, su geçişi için diyaframlı su odası, basınç kontrol odası için diyaframlı su odası bulunmaktadır.Çalışma prensibi şudur: ana vananın giriş ve çıkışı arasındaki basınç farkı değiştiğinde, A borusu ile B borusu arasındaki basınç farkı değişir, pilot vananın açıklığı değişir.Basınç farkı büyük olduğunda, pilot vana açıklığı geniştir, kontrol odasındaki C boru yoluyla su tahliyesi artar, ana vananın kontrol odasındaki basınç azalır, ana vana açıklığı artar ve arasındaki basınç farkı artar. ana vananın giriş ve çıkışı küçülür.Aksine, ana vana giriş ve çıkışı arasındaki basınç farkı küçülürse, pilot vana açıklığı küçülür, ana vana kontrol odasının basıncı yükselir ve ana vana açıklığı küçülür ve ana vananın basınç farkı azalır. artışlar.Bu negatif geri besleme etkisi, ana vana girişi ve çıkışı arasındaki basınç farkını ayarlanan değerde sabitler.Ana valfin giriş ve çıkışı arasındaki basınç farkı, iğne valf açıklığı ve pilot valf yay basıncı ayarlanarak ayarlanabilir.
