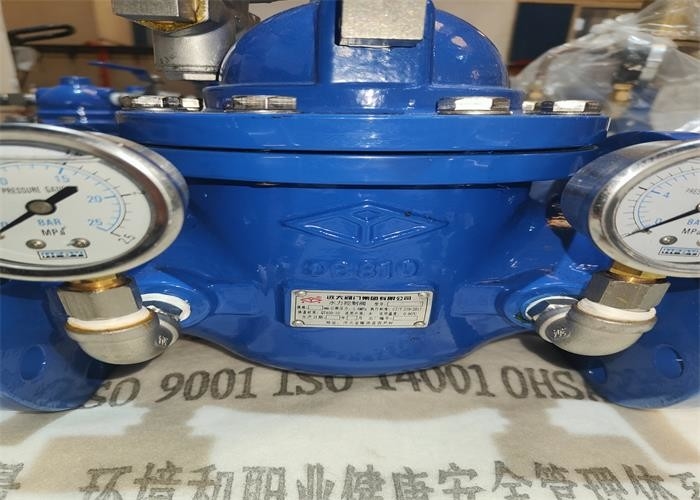

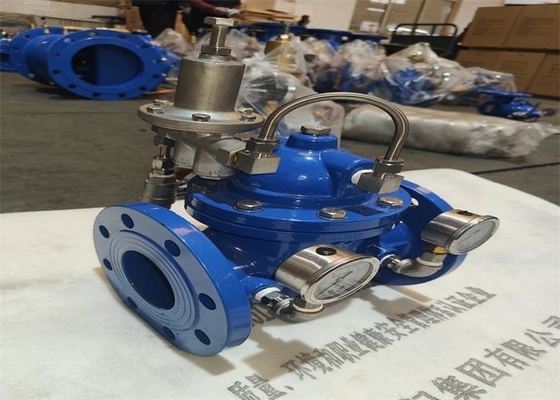

| Ürün adı: | Su Koruma Vanası | Gövde Malzemesi: | Eğilebilir Demir |
|---|---|---|---|
| Baskı yapmak: | 1,6 mpa | İşlev: | Azaltılmış basınç regülatörü |
| Renk: | Mavi | Orta: | Suçlu |
| Sıcaklık: | ≤80℃ | Bağlantı borusu malzemesi: | Pirinç |
| Vurgulamak: | Sfero Döküm Basınç Regülatörü Vana,1.6mpa Basınç Regülatörü Vana,Düşük Basınçlı Su Koruma Vanası |
||
Valf GİRİŞİ P1 KATETER VE İĞNE VALF 19 ÜZERİNDEN ANA VALFİN KONTROL ODASINA GİRER VE YÖN OLUŞTURUR
P3 basıncı altında.Çıkış basıncı P2, kateter vasıtasıyla pilot valfin 13 diyaframının altında hareket eder ve pilot valfin ayar yayının karşısındadır.
Direnç.Çıkış basıncı P2, pilot valf yayının ayar değerini aştığında, pilot valf kapanır ve kontrol odasındaki su tahliyesi 0 olur.
DEĞİŞKEN BASINÇ P3 MAKSİMUMA ULAŞTIĞINDA, ANA DİSK KOLTAYI SIKIŞTIRIR, AZALTMA VANASI KAPANIR VE AŞAĞI BASINCI AZALIR.ihracat ne zaman
P2 basıncı pilot valf yayının set değerinden düşük olduğunda pilot valf açılır ve kontrol odasındaki basınçlı su pilot valften geçer.
9. Valf çıkışına boşaltın.İğne valfin küçük açıklığı nedeniyle, kontrol odasındaki tahliye hızı, girişteki basınçlı su ikmal hızından daha fazladır.
Böylece, kontrol odasındaki P3 basıncı azaltılır ve ana valf diskinin (5) altındaki giriş basıncı P1, her zaman ana valf diskini desteklemek için uygulanır.
Basınç düşürme vanasını açmak ve çıkış basıncını arttırmak için.Kararlı düzenlemede, deşarj hızı rehidrasyon hızına eşittir,
Ana valf portu açıklığı değişmez ve aşağı akış basıncı sabittir..
| PN1.0Mpa | DN | L | D | D1 | D2 | Z-φd |
| 50 | 203 | 165 | 125 | 99 | 4-φ19 | |
| 65 | 216 | 185 | 145 | 118 | 4-φ19 | |
| 80 | 241 | 200 | 160 | 132 | 8-φ19 | |
| 100 | 292 | 220 | 180 | 156 | 8-φ19 | |
| 125 | 330 | 250 | 210 | 184 | 8-φ19 | |
| 150 | 356 | 285 | 40 | 211 | 8-φ23 | |
| 200 | 458 | 340 | 295 | 266 | 8-φ23 | |
| 250 | 530 | 395 | 350 | 319 | 12-φ23 |
| 1.0MPA | 1.6MPA | 2.5MPA | baskı yapmak |
| 1.5MPA | 2.4MPA | 3.75MPA | vücut test basıncı |
| 1.1MPA | 1.76MPA | 2.75MPA | mühür test basıncı |
| 0.09-0.8MPA | 0.1-1.2MPA | 0.15-1.6MPA | Çıkış basıncı ayarlanabilir aralık |
| ≤80℃ | uygun sıcaklık | ||
| su | uygun ortam | ||
Valf gövdesi tüm kanal düzene tasarımını benimser, sıvı direnci küçüktür, akış, sızdırmazlık etkisi iyidir, iletim modunda hidrolik işlemi benimsemiştir, yani ana valf diskini otomatik olarak çalıştırmak için boru hattındaki su basıncının kullanımı ve aşağı hareket, kontrol valfi açıklığı, aşağı akış basıncını ayarlayın.Pilot valf yayı tarafından ayarlanan basınçta aşağı akış basıncını koruyun.Çıkış basıncı ayarlanan değeri aştığında, çıkış basıncının değişmemesini sağlamak için basınç düşürme valfi otomatik olarak kapanacaktır.Ürün, evsel su temini, yangın suyu ve endüstriyel su temin sistemi için ideal bir üründür.
