| Ürün adı: | Su Koruma Vanası | bağlamak: | flanş |
|---|---|---|---|
| top malzemesi: | 304 | Orta: | Suçlu |
| Sıcaklık: | ≤80℃ | Gövde Malzemesi: | Eğilebilir Demir |
| Baskı yapmak: | 1.6Mpa | Güç: | yüzen top |
| Vurgulamak: | Su Koruma Vanası Sfero Döküm,Flanş Bağlantısı Su Koruma Vanası,Flanş Bağlantılı Su Koruma Vanası |
||

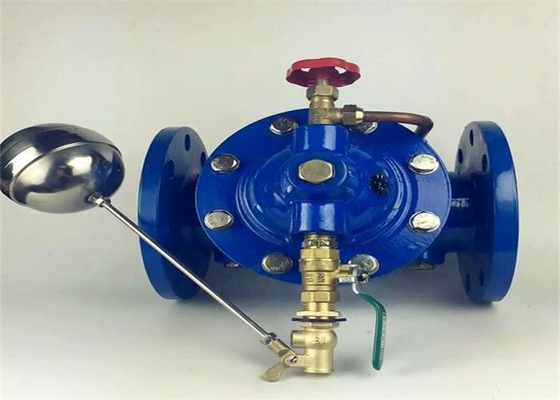

Valf gövdesi, tam kanal aerodinamik tasarımı benimser, sıvı direnci, ana valf üzerindeki kanal kontrol sisteminin montajı nedeniyle küçük, büyük akış, iyi sızdırmazlık etkisi, sıvı seviyesi değişim bağlantısı bakır pilot valf ile yüzen topun kullanılması açın ve kapatın ve ardından ana vana su kaynağını ve su kesintisini kontrol edin, su kulesini veya sıvı seviyesi havuzunu otomatik olarak kontrol edebilir;Vana hızlı açılır ve yavaş kapanır, koç darbesi üretmez, esnek ve dayanıklıdır, sıvı seviye kontrol hassasiyeti yüksektir, su seviyesi su basıncından etkilenmez.ÜRÜN ENDÜSTRİYEL VE Maden işletmeleri, havuzdaki sivil yapılar, su kulesi otomatik su temin sistemi, atmosferik basınçlı kazan sirkülasyon suyu temin sisteminde de kullanılabilir.
| PN1.0Mpa | DN | L | D | D1 | D2 | Z-φd |
| 50 | 203 | 165 | 125 | 99 | 4-φ19 | |
| 65 | 216 | 185 | 145 | 118 | 4-φ19 | |
| 80 | 241 | 200 | 160 | 132 | 8-φ19 | |
| 100 | 292 | 220 | 180 | 156 | 8-φ19 | |
| 125 | 330 | 250 | 210 | 184 | 8-φ19 | |
| 150 | 356 | 285 | 40 | 211 | 8-φ23 | |
| 200 | 458 | 340 | 295 | 266 | 8-φ23 | |
| 250 | 530 | 395 | 350 | 319 | 12-φ23 |
| PN1.6Mpa | DN | L | D | D1 | D2 | Z-φd |
| 50 | 203 | 165 | 125 | 99 | 4-φ19 | |
| 65 | 216 | 185 | 145 | 118 | 4-φ19 | |
| 80 | 241 | 200 | 160 | 132 | 8-φ19 | |
| 100 | 292 | 220 | 180 | 156 | 8-φ19 | |
| 125 | 330 | 250 | 210 | 184 | 8-φ19 | |
| 150 | 356 | 285 | 40 | 211 | 8-φ23 | |
| 200 | 458 | 340 | 295 | 266 | 12-φ23 | |
| 250 | 530 | 405 | 355 | 319 | 12-φ23 |
Giriş suyu besleme vanasından gelen boru, iğneli vana nedeniyle, küresel vana, 17, 11 ve 9 yüzer küresel vana normalde açıktır, bu nedenle kontrol odasından sonra 17, kapak tipi iğneli vanaya su ve 11 ve sonra bakır küresel vana yüzer küresel vana su deposuna akar, kapak kontrol odasına basınç yapamaz, ana vana giriş basıncının alt kısmına 5 diski kaldırın, su tankına su sağlamak için ana vana disk sızdırmazlığını açın ;Su deposundaki su seviyesi kademeli olarak yükseldiğinde, yüzen top yavaş yavaş bakır şamandıralı küresel vanayı 9 kapatır, vana kapağı kontrol odasındaki su, kapanana kadar vana diskine 5 bastırmak için basıncı kademeli olarak artırır, ardından vanayı kapatmak için otomatik uzaktan kumandanın rolü
| 1.0MPA | 1.6MPA | 2.5MPA | baskı yapmak |
| 1.5MPA | 2.4MPA | 3.75MPA | vücut test basıncı |
| 1.1MPA | 1.76MPA | 2.75MPA | mühür test basıncı |
| ≤80℃ | uygun sıcaklık | ||
| su | uygun ortam | ||
1. Ana vana, havuz veya yüksek su kulesinin giriş borusuna monte edilir.Kurulum yöntemi, valf kapağı yukarı bakacak şekilde boru hattına yatay olarak monte edilir.
2. Kurulumdan önce borudaki pislikleri temizleyin ve boruyu iyice yıkayın.Montajı yaparken ana vana gövdesinin dışındaki su akışını gösteren oka dikkat edin ve montaj yönünü takip edin.
3. Kolay bakım için ana vanadan önce sürgülü vana ve filtre, ana vanadan sonra sürgülü vana takılmalıdır.
4. Suyu test ederken, önce ana kapaktaki küresel vanayı açın ve ardından ana vanadan önce sürgülü vanayı yavaşça açın.Bu sırada, ana vana normalde su tankına su sağlamalı, küresel vanayı kapatmalıdır ve ana vana kapanacaktır.Kapatılamıyorsa ana valf diskinin altında çalıntı mal olduğunu gösterir.Çalınan malları çıkardıktan sonra tekrar deneyin.Ana vana su sağladığında, yüzen küresel pilot vana da su akar.Yüzen bilye elle tutulursa, yüzer bilyeli pilot valf kapatılır ve ana valf kapatılır, bu da yüzer küresel pilot valfin iyi çalıştığını kanıtlar.
