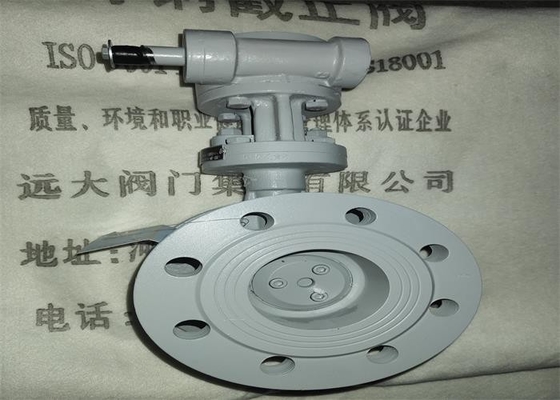

| Ürün adı: | Flanşlı Kelebek Vana | Ürün malzemesi: | Karbon çelik klozet |
|---|---|---|---|
| Güç: | türbin | Disk malzemesi: | WCB |
| Koltuk Malzemesi: | Paslanmaz çelik | Orta: | Su buharı |
| renk: | Gri, müşterinin | Baskı yapmak: | 1.0/0.6 mpa |
| Vurgulamak: | dn800 flanşlı kelebek vana,0.6mpa flanşlı kelebek vana,karbon çelik kelebek vana flanş tipi |
||
Vana, akışın kapatılması, bağlanması ve düzenlenmesi için boru hattında veya ekipmanda kullanılabilir.
| Tip |
DN |
Boyut(㎜) |
Ağırlık (kilogram) |
|||||||
| L | H | H1 | A1 | B1 | D | D1 | Z×Φd | |||
| D343H-6C | 50 | 108 | 112 | 350 | 180 | 200 | 140 | 110 | 4×Φ18 | 17 |
| 65 | 112 | 115 | 370 | 180 | 200 | 160 | 130 | 4×Φ18 | 20 | |
| 80 | 114 | 120 | 380 | 180 | 200 | 190 | 150 | 8×Φ18 | 23 | |
| 100 | 127 | 138 | 420 | 180 | 200 | 210 | 170 | 8×Φ18 | 22,7 | |
| 125 | 140 | 164 | 460 | 180 | 200 | 240 | 200 | 8×Φ18 | 40 | |
| 150 | 140 | 175 | 555 | 270 | 280 | 265 | 225 | 8×Φ22 | 46 | |
| 200 | 152 | 208 | 605 | 270 | 280 | 320 | 280 | 8×Φ22 | 78.6 | |
| 250 | 165 | 243 | 680 | 270 | 280 | 375 | 335 | 12×Φ22 | 95 | |
| 300 | 178 | 283 | 800 | 380 | 420 | 440 | 395 | 12×Φ22 | 124 | |
| 350 | 190 | 310 | 835 | 380 | 420 | 490 | 445 | 16×Φ22 | 171 | |
| 400 | 216 | 340 | 915 | 450 | 470 | 540 | 495 | 16×Φ26 | 205 | |
| 450 | 222 | 380 | 960 | 450 | 470 | 595 | 550 | 20×Φ26 | 338 | |
| 500 | 229 | 410 | 1020 | 480 | 490 | 645 | 600 | 20×Φ26 | 360 | |
| 600 | 267 | 470 | 1225 | 640 | 660 | 755 | 705 | 20×Φ30 | 540 | |
| 700 | 292 | 550 | 1355 | 640 | 660 | 860 | 810 | 24×Φ30 | 580 | |
| 800 | 318 | 640 | 1470 | 640 | 660 | 975 | 920 | 24×Φ33 | 700 | |
| 900 | 330 | 710 | 1545 | 850 | 900 | 1075 | 1020 | 28×Φ33 | 1050 | |
| 1000 | 410 | 770 | 1795 | 850 | 900 | 1175 | 1120 | 28×Φ36 | 1500 | |
| 1200 | 470 | 890 | 1965 | 850 | 900 | 1405 | 1340 | 32×Φ39 | 2000 | |
| 1400 | 530 | 920 | 2380 | 1630 | 1560 | 36×Φ42 | 3000 | |||
| 1600 | 600 | 1085 | 2956 | 1820 | 1760 | 40×Φ48 | 4700 | |||
| 1800 | 670 | 1230 | 3221 | 2045 | 1970 | 44×Φ48 | 6500 | |||
| 2000 | 760 | 1350 | 3485 | 2265 | 2180 | 48×Φ48 | 8700 | |||
| Tip |
DN |
Boyut(㎜) |
Ağırlık (kilogram) |
|||||||
| L | H | H1 | A1 | B1 | D | D1 | Z×Φd | |||
| D343H-10C | 50 | 108 | 112 | 350 | 180 | 200 | 165 | 125 | 4×Φ18 | 17 |
| 65 | 112 | 115 | 370 | 180 | 200 | 185 | 145 | 4×Φ18 | 20 | |
| 80 | 114 | 120 | 380 | 180 | 200 | 200 | 160 | 8×Φ18 | 23 | |
| 100 | 127 | 138 | 420 | 180 | 200 | 220 | 180 | 8×Φ18 | 22,7 | |
| 125 | 140 | 164 | 460 | 180 | 200 | 250 | 210 | 8×Φ18 | 40 | |
| 150 | 140 | 175 | 555 | 270 | 280 | 285 | 240 | 8×Φ22 | 46 | |
| 200 | 152 | 208 | 605 | 270 | 280 | 340 | 295 | 8×Φ22 | 78.6 | |
| 250 | 165 | 243 | 680 | 270 | 280 | 395 | 350 | 12×Φ22 | 95 | |
| 300 | 178 | 283 | 800 | 380 | 420 | 445 | 400 | 12×Φ22 | 124 | |
| 350 | 190 | 310 | 835 | 380 | 420 | 505 | 460 | 16×Φ22 | 171 | |
| 400 | 216 | 340 | 915 | 450 | 470 | 565 | 515 | 16×Φ26 | 205 | |
| 450 | 222 | 380 | 960 | 450 | 470 | 615 | 565 | 20×Φ26 | 338 | |
| 500 | 229 | 410 | 1020 | 480 | 490 | 670 | 620 | 20×Φ26 | 360 | |
| 600 | 267 | 470 | 1225 | 640 | 660 | 780 | 725 | 20×Φ30 | 540 | |
| 700 | 292 | 550 | 1355 | 640 | 660 | 895 | 840 | 24×Φ30 | 580 | |
| 800 | 318 | 640 | 1470 | 640 | 660 | 1015 | 950 | 24×Φ33 | 700 | |
| 900 | 330 | 710 | 1545 | 850 | 900 | 1115 | 1050 | 28×Φ33 | 1050 | |
| 1000 | 410 | 770 | 1795 | 850 | 900 | 1230 | 1160 | 28×Φ36 | 1500 | |
| 1200 | 470 | 890 | 1965 | 850 | 900 | 1455 | 1380 | 32×Φ39 | 2000 | |
| 1400 | 530 | 920 | 2380 | 1675 | 1590 | 36×Φ42 | 3000 | |||
| 1600 | 600 | 1085 | 2956 | 1915 | 1820 | 40×Φ48 | 4700 | |||
| 1800 | 670 | 1230 | 3221 | 2115 | 2020 | 44×Φ48 | 6500 | |||
| 2000 | 760 | 1350 | 3485 | 2325 | 2230 | 48×Φ48 | 8700 | |||
| Bölüm adı | Malzeme |
| Gövde, Disk, Boyunduruk | WCB |
| Kök | 2Cr13 |
| O-Ring | 430+Grafit, asbest, |

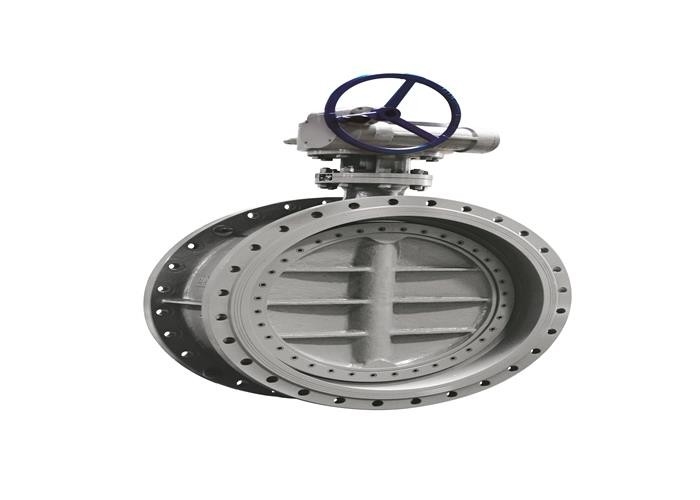

Valf sonsuz tahriklidir, flanş bağlantılıdır, JB/T 8527 tasarım standardıdır, üç eksantriktir
Kelebek vana, kelebek plaka dönüş ekseni (gövde ekseni) ve kelebek plaka sızdırmazlık yüzeyinde bir sapma, koltuk dönüşü
Eksen ve valf gövdesi akış kanalı ekseni bir Açı oluşturur.Valf, valf gövdesi, kelebek plaka, valf gövdesi ve kelebek plakadan oluşur.
Sızdırmazlık halkası, kelebek plaka basınç halkası, braket, uç kapak ve diğer parçalar.
2. Koklear işlemi boyunca, valf gövdesi 90° döner ve kelebek plakası açıklığı gerçekleştirmek için 90° döner
Açık veya kapalı.Ürün üç eksantrik yapıda olduğu için açılma ve kapanma sürecinde CAM etkisi üretebilir.
Valf anahtarlama torkunu düşürmeli, yatak ile kelebek plaka arasındaki aşınmayı azaltmalı, valfi uzatmalı
hizmet ömrü.
· Nominal basınç: 0.6, 1.0, 1.6, 2.5 MPa
· Nominal çap: DN50-DN2000mm
· Uygulanabilir sıcaklık ve ortam:
· Ana malzeme karbon çeliği WCB'dir, uygun sıcaklık -29 ~ 425 ℃, uygun ortam: su, yağ, buhar.
· Tasarım ve üretim: JB/T 8527 metal contalı kelebek vana
· Yapı uzunluğu: GB/T 12221 metal valf yapı uzunluğu
· Bağlantı ucu: GB/T 9113 entegre çelik boru flanşı
· Muayene ve test: GB/T 13927 valf muayenesi ve testi

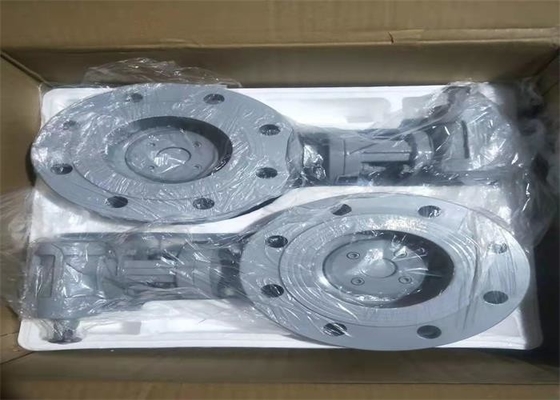

1. Bu valf kuru bir depoda tutulur ve açık havada saklanması kesinlikle yasaktır.
2. Uzun süreli depolama, düzenli bakım.
3. Vana, yatay veya dikey boru hattına monte edilmiştir, ancak açılması ve kapanması kolay olmalıdır.
4. Kurulumdan önce, kurulumdan önce gereksinimleri karşılamak için basınç testi yapılmalıdır.
5. Montajdan önce boru ve valf boşluğu temizlenmelidir.
6. Vana, kurulumdan sonra büyük bir dış kuvvete maruz kalmamalıdır.
7. Orta akış yönü, kurulum sırasında vana gövdesinin ok yönü ile tutarlı olmalıdır.
8. Çalışma koşulları, performans özelliklerinde yer alan teknik gereksinimleri karşılamalıdır.
