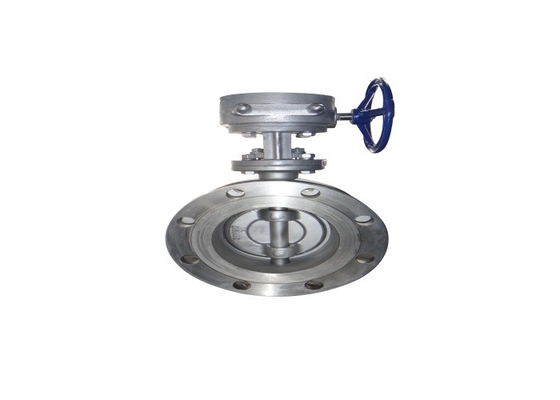

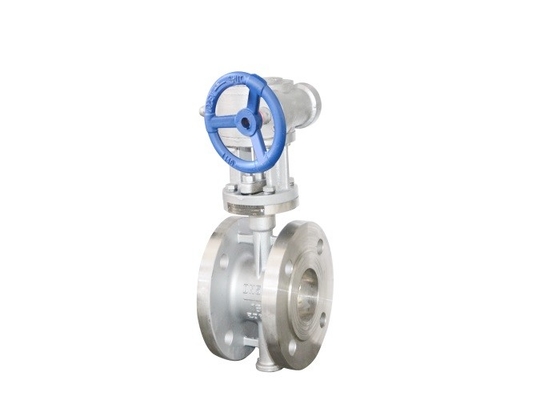

| Ürün adı: | Flanşlı Kelebek Vana | Ürün malzemesi: | Paslanmaz çelik |
|---|---|---|---|
| Güç: | türbin | Orta: | su, buhar, aşındırıcı sıvı |
| Disk malzemesi: | Paslanmaz çelik | Koltuk Malzemesi: | Paslanmaz çelik |
| renk: | Malzeme rengi | Baskı yapmak: | 1.0/1.6Mpa |
| Vurgulamak: | dn300 kelebek vana flanş tipi,paslanmaz çelik kelebek vana flanş tipi,dn300 flanşlı kelebek vana |
||
Valf, akış hızını, tamamen açık pozisyonu engellemek, kapatmak ve düzenlemek için boru hattında ve aşındırıcı ortamın ekipmanında kullanılabilir, boru hattındaki ortamın akış hızı 5M / s'den büyük olmayacaktır.
| Tip | DN | Boyut | |||||||
| L | D | D1 | D2 | H1 | H2 | sevgili | Z-Φd | ||
| D343W-16P | 60 | 108 | 165 | 125 | 99 | 90 | 220 | 20-2 | 4-Φ18 |
| 75 | 112 | 185 | 145 | 118 | 100 | 230 | 20-2 | 4-Φ18 | |
| 85 | 114 | 200 | 160 | 132 | 110 | 237 | 20-2 | 8-Φ18 | |
| 108 | 127 | 220 | 180 | 156 | 120 | 245 | 22-2 | 8-Φ18 | |
| 130 | 140 | 250 | 210 | 184 | 135 | 283 | 22-2 | 8-Φ18 | |
| 158 | 140 | 280 | 240 | 210 | 155 | 312 | 24-2 | 8-Φ22 | |
| 206 | 152 | 335 | 295 | 265 | 211.5 | 350 | 24-2 | 12-Φ23 | |
| 256 | 165 | 405 | 355 | 320 | 248.5 | 400 | 26-2 | 12-Φ26 | |
| 304 | 178 | 460 | 410 | 375 | 284 | 438 | 28-2 | 12-Φ26 | |
| 354 | 190 | 520 | 470 | 435 | 315 | 499 | 30-2 | 16-Φ26 | |
| 404 | 216 | 580 | 525 | 480 | 346 | 527 | 32-2 | 16-Φ30 | |
| 454 | 222 | 640 | 585 | 548 | 377 | 554 | 34-2 | 20-Φ30 | |
| 506 | 229 | 715 | 650 | 609 | 417 | 602 | 36-4 | 20-Φ33 | |
| 606 | 267 | 840 | 770 | 720 | 487 | 655 | 38-5 | 20-Φ36 | |
| Bölüm adı | Malzeme |
| Gövde, Disk, Boyunduruk, Bez, Uç kapağı | CF8 |
| Valf mili, Silindirik pim | F304 |
| Kelebek plaka sızdırmazlık halkası | 304+XB450 |
| Gövdedeki bağlantı elemanları | 35/45 |
| Diğer bağlantı cıvataları, somunları ve rondelaları | 201 |
· Nominal basınç: 1.0, 1.6 MPa
· Nominal çap: DN50-DN600mm
· Uygulanabilir sıcaklık ve ortam:
· Ana malzeme paslanmaz çelik CF8'dir, uygun sıcaklık -29 ~ 425 ℃, uygun ortam: su, yağ, buhar ve nitrik asit aşındırıcı sıvı.
· Tasarım ve üretim: JB/T 8527 metal contalı kelebek vana
· Yapı uzunluğu: GB/T 12221 metal valf yapı uzunluğu
· Bağlantı ucu: GB/T 9113 entegre çelik boru flanşı
· Muayene ve test: GB/T 13927 valf muayenesi ve testi
1. Vana, daha sıkı sızdırmazlık fonksiyonu ile üç eksantrik yapıyı benimser, sızdırmazlık performansı güvenilirdir.
2. Kelebek plaka sızdırmazlık halkası, esnek grafit ve paslanmaz çelik plaka, orta korozyon direnci, erozyon, bakım gerektirmeyen, uzun hizmet ömründen oluşan çok katmanlı plaka kombinasyonunu benimser.
3. Valf gövdesinin sızdırmazlık yüzeyi, orta korozyon ve erozyona dayanıklı, bakım gerektirmeyen, uzun ömürlü gövde işleme teknolojisidir.
4. Kelebek plakasının yüksek mukavemeti, geniş akış alanı, küçük akış direnci.
5, valf mili esnek grafit conta ile kapatılmıştır, orta basınç ne kadar yüksek olursa, sızdırmazlık o kadar iyi olur.Salmastranın aşınması, salmastra bezini sıkıştırmaya devam ederek telafi edilebilir.
1. Bu ürün kuru bir depoda saklanmalıdır ve açık havada saklanması kesinlikle yasaktır.
2. Vana monte edildiğinde orta akış yönü, vana gövdesi üzerindeki ok yönü ile tutarlı olmalıdır.
3. Basınç testi kurulumdan önce yapılmalıdır ve testi geçtikten sonra kurulabilir.
4. Montajdan önce boru ve valf boşluğu temizlenmelidir.
5. Ürün, kurulumdan sonra büyük bir dış kuvvete maruz kalmayacaktır.
6. Çalışma koşulları, performans özelliklerinde yer alan teknik gereksinimleri karşılamalıdır.
7. Gerekirse valf braketini ayarlayın.
8. Uzun süreli depolama, düzenli bakım.
