Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|

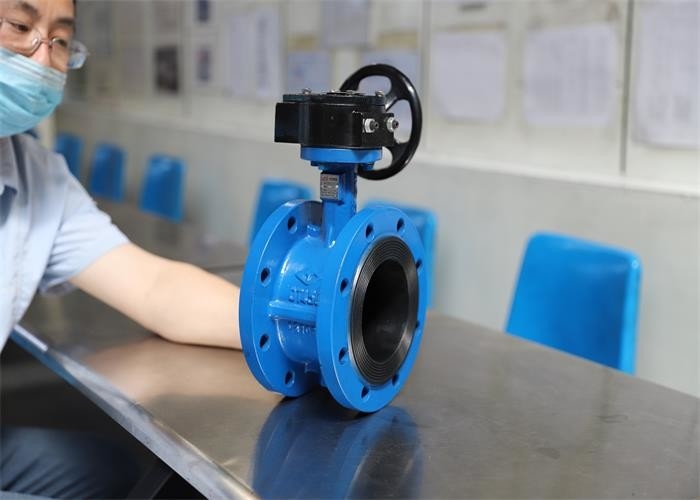

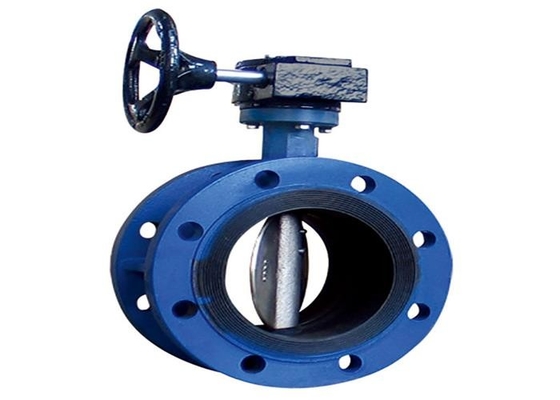

| Ürün adı: | Flanşlı Kelebek Vana | Ürün Rengi: | Mavi, Müşterinin |
|---|---|---|---|
| Ürün malzemesi: | Grey iron; Gri demir; ductile iron eğilebilir Demir | Güç: | türbin |
| Orta: | Temiz su | Disk malzemesi: | Eğilebilir Demir |
| Koltuk Malzemesi: | NBR/EPDM | Baskı yapmak: | 1.0/1.6Mpa |
| Vurgulamak: | 1.0mpa kelebek flanşlı vana,dn200 kelebek flanşlı vana,nbr koltuk flanşlı kelebek vana |
||
Bu vana, özellikle yangın boru hattında olmak üzere her türlü boru hattında su temini ve drenaj, bina yangını ve diğer sistemlerde yaygın olarak kullanılmaktadır.Bu valf, akışın kesilmesi, bağlanması ve düzenlenmesi olarak boru hattında veya aşındırıcı olmayan ortam ekipmanında kullanılabilir.
| DN | L | D | D1 | sevgili | z-Фd | |||||
| 10 | 16 | 10 | 16 | 10 | 16 | |||||
| 50 | 108 | 160 | 125 | 19-3 | 4-Ф18 | |||||
| 65 | 112 | 180 | 145 | 19-3 | 4-Ф18 | |||||
| 80 | 114 | 195 | 160 | 19-3 | 8-Ф18 | |||||
| 100 | 127 | 215 | 180 | 19-3 | 8-Ф18 | |||||
| 125 | 140 | 245 | 210 | 19-3 | 8-Ф18 | |||||
| 150 | 140 | 280 | 240 | 19-3 | 8-Ф23 | |||||
| 200 | 152 | 335 | 295 | 20-3 | 8-Ф23 | 12-Ф23 | ||||
| 250 | 165 | 390 | 405 | 350 | 355 | 22-3 | 12-Ф23 | 12-Ф28 | ||
| 300 | 178 | 440 | 460 | 400 | 410 | 24.5-4 | 12-Ф23 | 12-Ф28 | ||
| 350 | 190 | 505 | 520 | 460 | 470 | 30-4 | 16-Ф23 | 16-Ф28 | ||
| 400 | 216 | 565 | 580 | 515 | 525 | 32-4 | 16-Ф28 | 16-Ф31 | ||
| 450 | 222 | 615 | 640 | 565 | 585 | 32-4 | 20-Ф28 | 20-Ф31 | ||
| 500 | 229 | 670 | 715 | 620 | 650 | 34-4 | 20-Ф28 | 20-Ф34 | ||
| 600 | 267 | 780 | 840 | 725 | 770 | 36-5 | 20-Ф31 | 20-Ф37 | ||
| 700 | 292 | 895 | 840 | 40-5 | 24-Ф31 | |||||
| 800 | 318 | 1015 | 950 | 44-5 | 24-Ф34 | |||||
| Bölüm adı | Malzeme |
| Gövde | Gri demir +NRB,Sfero döküm+NRB/EPDM |
| Disk | QT450-10 |
| Kök | 45/2Cr13 |
| O-Ring | NBR/EPDM |
1. Yapı boyutu GB/T12221'e uygundur, küçük boyutlu, hafiftir, kullanımı kolaydır.
2.90 ° çalışma hızlı açılır;Plaka yüksek mukavemete, geniş akış alanına, küçük akış direncine ve enerji tasarrufuna sahiptir.
3. Ortam, flanş disk valfinin her iki tarafından herhangi bir yönde akabilir, bu da bağlantı veya kesme amacına ulaşabilir.
4. Çalışma torku küçüktür, emek tasarrufu sağlar ve hafiftir.
5. Açma ve kapama deneylerinin sayısı, uzun ömürlü, on binden fazladır.
6. Tam sızdırmazlık sağlanır ve gaz kaçağı sıfırdır.
1. Türbin kafası kaldırma için kullanılmayacak ve çalışma sırasında herhangi bir yardımcı kol eklenmeyecektir.
2. Vana, kurulumdan sonra büyük bir dış kuvvete maruz kalmamalıdır.
3. Yerel minimum sıcaklık 4 °C'nin altına düştüğünde izolasyon koruması yapılmalıdır;Uç vana olarak, boru duvarının sıcaklığının 0℃'nin altına düşmesini önlemek için bir boru veya ceket ile ısıtılmalıdır.
4. Titreşim veya orta sıcaklıktaki hızlı değişiklikler altında boru hattına monte edilmesi ve kullanılması kesinlikle yasaktır.
5. Çalışma koşulları, performans spesifikasyonlarındaki gerekliliklerle uyumlu olacaktır.
