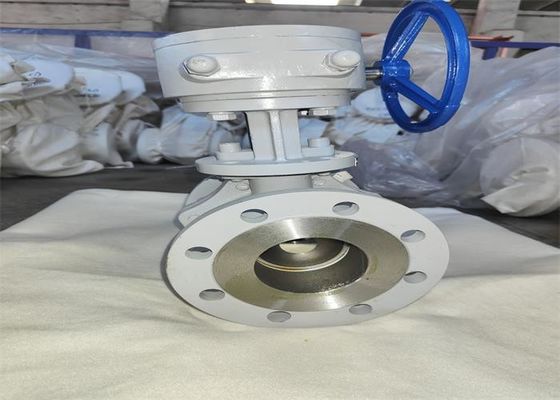

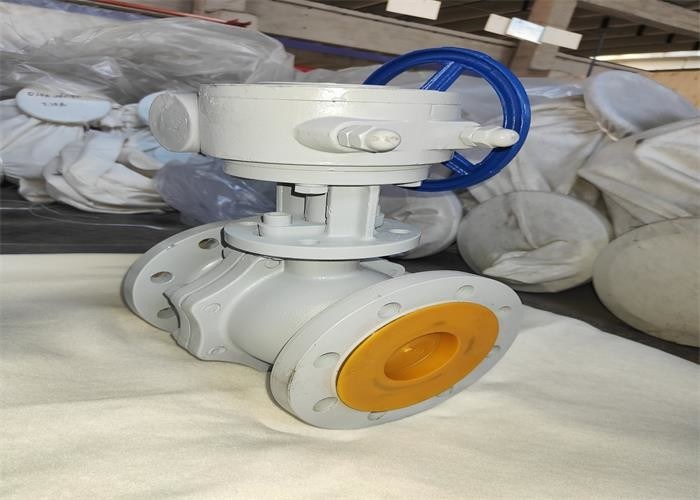

| Ürün adı: | Yüzer Küresel Vana | renk: | Beyaz, Müşterinin İsteği |
|---|---|---|---|
| Boyut: | DN50~DN250 | Orta: | yağ, Su |
| çalışma basıncı: | 1,6~2,5 Mpa | Güç: | Motorlu |
| ortam sıcaklığı: | Yüksek sıcaklık | Fok: | PTFE |
| Vurgulamak: | 2 inç yüzer küresel vana,türbin tahrik modu yüzer küresel vana,karbon çelik yüzer vana 2 inç |
||
·Tasarım ve imalat: GB / T 12237 flanşlı ve alın kaynaklı küresel vanalar
· Yapısal uzunluk: GB / T 12221 metal valflerin yapısal uzunluğu
· Bağlantı ucu: GB / T 9113.1 entegre çelik boru flanşı
· Muayene ve test: GB / T 26480 valflerin muayenesi ve testi
| Tip | DN | L | φ4 | φ3 | φ2 | sevgili | Z-Φd | H |
| Q341F-16C | 50 | 200 | 165 | 125 | 99 | 20-2 | 4-Ф18 | 140 |
| 65 | 220 | 185 | 145 | 118 | 20-2 | 8-Ф18 | 155 | |
| 80 | 241 | 200 | 160 | 132 | 20-2 | 8-Ф18 | 182 | |
| 100 | 280 | 220 | 180 | 156 | 22-2 | 8-Ф18 | 208 | |
| 125 | 320 | 250 | 210 | 184 | 22-2 | 8-Ф18 | 249 | |
| 150 | 360 | 285 | 240 | 211 | 24-2 | 8-Ф22 | 277 | |
| 200 | 400 | 340 | 295 | 266 | 24-2 | 12-Ф22 | 328 |
| Ana bölüm | Malzeme |
| Gövde | WCB |
| Kök, Top | 2Cr13 |
| Mühür, paketleme | PTFE |
Olası hatalar ve giderme yöntemleri
| Olası hatalar | başarısızlık nedeni | Arıza giderme yöntemi |
| Sızdırmazlık yüzeyinde sızıntı | 1. Orta flanş cıvataları gevşek. 2. Sızdırmazlık yüzeyi hasarlı. |
1. Orta flanş cıvatalarını eşit şekilde sıkın. 2. Sızdırmazlık yüzeyini düzeltin veya parçaları değiştirin. |
| Ambalaj sızıntısı | 1. Yetersiz paketleme. 2. Ambalaj sıkıştırılmamış. |
1. Dolgu ekleyin. 2. Kompakt paketleme |
| Orta ağızda sızıntı | 1. Çin Fransız pedi hasarlı veya geçersiz. 2. Orta flanş cıvataları sıkılmamış. |
1. Orta flanş contasını değiştirin. 2. Orta flanş cıvatalarını eşit şekilde sıkın |
1. Ürün kuru depoda depolanacak ve açık havada depolanmayacaktır.
2. Uzun süreli depolama için düzenli bakım gereklidir.
3. Bu ürün boru hattının veya ekipmanın herhangi bir yerine kurulabilir, ancak açılması ve kapanması kolay olmalıdır.
4. Montajdan önce basınç testi yapılmalıdır ve montaj ancak gereksinimleri karşılaması halinde gerçekleştirilebilir.
5. Kurulumdan önce boruyu ve valf boşluğunu temizleyin.
6. Ürün, kurulumdan sonra büyük bir dış kuvvete maruz bırakılmamalıdır.
7. Kolun konumu, valfin açık veya kapalı olduğunu gösterir.Kol, boru hattı eksenine paralel olduğunda açılır ve boru hattı eksenine dik olduğunda kapanır.
8. Çalışma koşulları, performans spesifikasyonlarının gereklilikleri ile uyumlu olacaktır.
