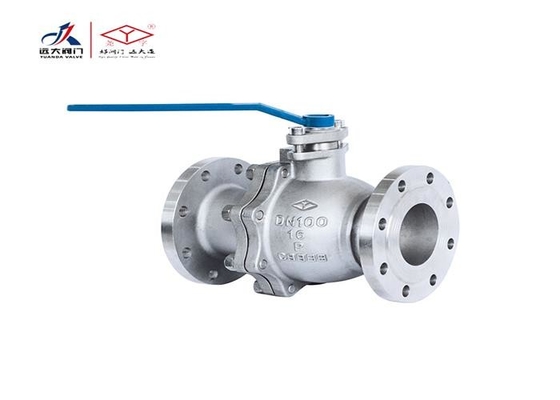

| Ürün adı: | Yüzer Küresel Vana | Gövde Malzemesi: | 304; 304; Stainless Steel Paslanmaz çelik |
|---|---|---|---|
| renk: | Malzeme rengi | medya: | Su, Yağ, Gaz, Buhar, Aşındırıcı ortam |
| Boyut: | DN15~DN200 | Bağ: | flanş; RF |
| Baskı yapmak: | 1.6Mpa | Güç: | Üstesinden gelmek |
| Vurgulamak: | 1.6 mpa yüzer küresel vana,ss304 yüzer küresel vana,paslanmaz çelik yüzer vana 1 inç |
||

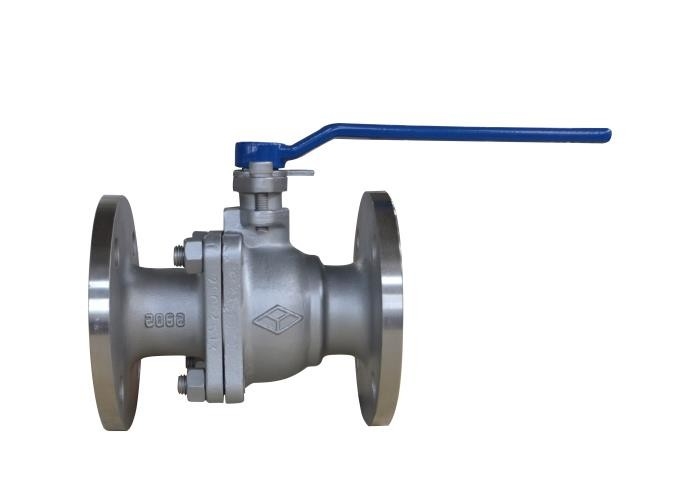

Valf, valf gövdesi, bilye, valf gövdesi, tutamak ve diğer parçalardan oluşur.Valf sapı, kolu çevirerek döner
90 °, valf çubuğu, açılmayı ve kapanmayı gerçekleştirmek için topu 90 ° döndürmeye yönlendirir.
| Tip | DN | L | D | D1 | D2 | sevgili | Z-Φd | H |
| Q41F-16P | 15 | 130 | 95 | 65 | 45 | 14-2 | 4-Ф14 | 88 |
| 20 | 140 | 105 | 75 | 55 | 14-2 | 4-Ф14 | 91 | |
| 25 | 150 | 115 | 85 | 65 | 14-2 | 4-Ф14 | 97 | |
| 32 | 165 | 135 | 100 | 78 | 16-2 | 4-Ф18 | 105 | |
| 40 | 180 | 145 | 110 | 85 | 16-2 | 4-Ф18 | 120 | |
| 50 | 200 | 160 | 125 | 100 | 16-2 | 4-Ф18 | 126 | |
| 65 | 220 | 180 | 145 | 120 | 18-2 | 4-Ф18 | 152 | |
| 80 | 250 | 195 | 160 | 135 | 20-2 | 8-Ф18 | 170 | |
| 100 | 277 | 215 | 180 | 155 | 20-2 | 8-Ф18 | 202 | |
| 125 | 320 | 245 | 210 | 185 | 22-2 | 8-Ф18 | 250 | |
| 150 | 360 | 280 | 240 | 210 | 24-2 | 8-Ф23 | 279 | |
| 200 | 403 | 335 | 295 | 265 | 26-2 | 12-Ф23 | 322 |
| Bölüm adı | Malzeme |
| Gövde | CF8 |
| Kök, Top | F304 |
| Mühür, paketleme | PTFE |
1. Ürün kuru depoda depolanacak ve açık havada depolanmayacaktır.
2. Uzun süreli depolama için düzenli bakım gereklidir.
3. Bu ürün boru hattının veya ekipmanın herhangi bir yerine kurulabilir, ancak açılması ve kapanması kolay olmalıdır.
4. Montajdan önce basınç testi yapılmalıdır ve montaj ancak gereksinimleri karşılaması halinde gerçekleştirilebilir.
5. Kurulumdan önce boruyu ve valf boşluğunu temizleyin.
6. Ürün, kurulumdan sonra büyük bir dış kuvvete maruz bırakılmamalıdır.
7. Kolun konumu, valfin açık veya kapalı olduğunu gösterir.Kol, boru hattı eksenine paralel olduğunda açılır ve boru hattı eksenine dik olduğunda kapanır.
8. Çalışma koşulları, performans spesifikasyonlarının gereklilikleri ile tutarlı olacaktır.
·Tasarım ve üretim: petrol, petrokimya ve ilgili endüstriler için çelik küresel vanalar (GB / T 12237)
· Yapısal uzunluk: GB / T 12221 metal valflerin yapısal uzunluğu
· Bağlantı ucu: JB / T 79.1 entegre çelik boru flanşı
· Muayene ve test: GB / T 26480 valflerin muayenesi ve testi
