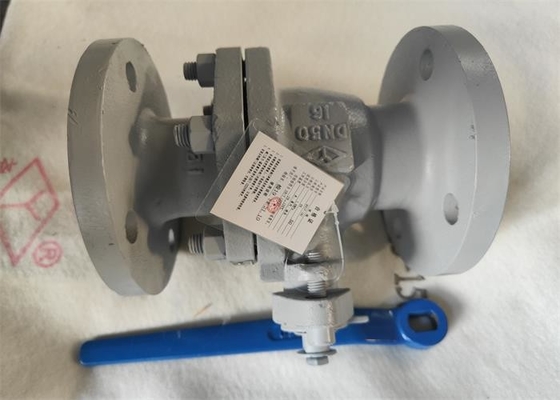

| Ürün adı: | Yüzer Küresel Vana | Malzeme gövdesi: | Karbon çeliği, CS |
|---|---|---|---|
| Boyut: | DN15~DN300 | Bağ: | flanş; RF |
| Orta: | yağ, Su | çalışma basıncı: | 1.0-1.6Mpa (10-25bar) |
| Standart: | GB Standart | ortam sıcaklığı: | Orta sıcaklık |
| Vurgulamak: | karbon çelik küresel vana yüzer tip,gb standart küresel vana yüzer tip,dn80 yüzer küresel vana |
||
Bu valf su, buhar ve petrol boru hatlarının açılıp kapanması için uygundur, Ana gövde malzemesi karbon çeliği WCB'dir, uygulanabilir sıcaklık ≤ 150 ℃, uygulanabilir ortam: su, yağ ve buhar.
| Tip | DN | L | D | D1 | D2 | sevgili | Z-Φd | H |
| Q41F-16C | 40 | 180 | 150 | 110 | 84 | 18-2 | 4-Ф18 | 133 |
| 50 | 200 | 165 | 125 | 99 | 20-2 | 4-Ф18 | 140 | |
| 65 | 220 | 185 | 145 | 118 | 20-2 | 8-Ф18 | 155 | |
| 80 | 241 | 200 | 160 | 132 | 20-2 | 8-Ф18 | 182 | |
| 100 | 305 | 220 | 180 | 156 | 22-2 | 8-Ф18 | 208 | |
| 125 | 356 | 250 | 210 | 184 | 22-2 | 8-Ф18 | 249 | |
| 150 | 395 | 285 | 240 | 211 | 24-2 | 8-Ф22 | 277 | |
| 200 | 457 | 340 | 295 | 266 | 24-2 | 12-Ф22 | 328 |
| Ana bölüm | Malzeme |
| Gövde | WCB |
| Kök, Top | 2Cr13 |
| Mühür, paketleme | PTFE |
Olası hatalar ve giderme yöntemleri
| Olası hatalar | başarısızlık nedeni | Arıza giderme yöntemi |
| Sızdırmazlık yüzeyinde sızıntı |
1. Orta flanş cıvataları gevşek. |
1. Orta flanş cıvatalarını eşit şekilde sıkın. |
| Ambalaj sızıntısı |
1. Yetersiz paketleme. |
1. Dolgu ekleyin. |
| Orta ağızda sızıntı |
1. Çin Fransız pedi hasarlı veya geçersiz. |
1. Orta flanş contasını değiştirin. |
1. Ürün kuru depoda depolanacak ve açık havada depolanmayacaktır.
2. Uzun süreli depolama için düzenli bakım gereklidir.
3. Bu ürün boru hattının veya ekipmanın herhangi bir yerine kurulabilir, ancak açılması ve kapanması kolay olmalıdır.
4. Montajdan önce basınç testi yapılmalıdır ve montaj ancak gereksinimleri karşılaması halinde gerçekleştirilebilir.
5. Kurulumdan önce boruyu ve valf boşluğunu temizleyin.
6. Ürün, kurulumdan sonra büyük bir dış kuvvete maruz bırakılmamalıdır.
7. Kolun konumu, valfin açık veya kapalı olduğunu gösterir.Kol, boru hattı eksenine paralel olduğunda açılır ve boru hattı eksenine dik olduğunda kapanır.
8. Çalışma koşulları, performans spesifikasyonlarının gereklilikleri ile uyumlu olacaktır.
