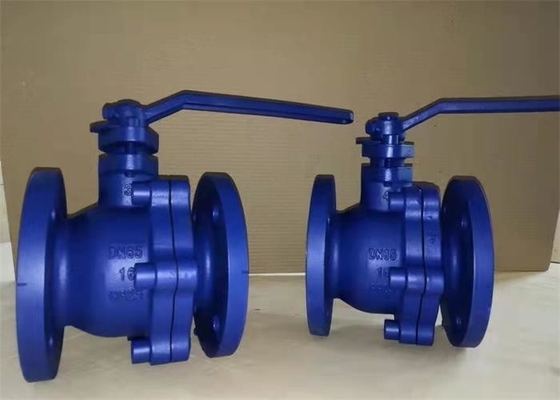

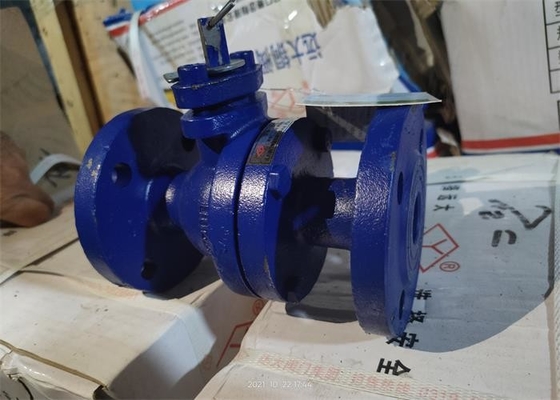

| Ürün adı: | Yüzer Küresel Vana | renk: | mavi, Müşterinin İsteği |
|---|---|---|---|
| Bağ: | flanş | çalışma basıncı: | 1.0-1.6Mpa (10-25bar) |
| Orta: | Water; Su; oil sıvı yağ | Standart: | GB |
| Boyut: | DN15~DN150 | Güç: | Üstesinden gelmek |
| Vurgulamak: | 25bar yüzer küresel vana,çin standart yüzer küresel vana,flanşlı uç küresel vana yüzer tip |
||
Valf, valf gövdesi, bilye, valf gövdesi, salmastra rakoru, limit plakası, tutamak ve diğer parçalardan oluşur.Kolun boru hattı eksenine paralel olması vananın açık konumda olduğunu, boru hattı eksenine dik olması ise vananın kapalı konumda olduğunu gösterir.Tutma kolu 90° döndürülerek açma ve kapama gerçekleştirilebilir.
| Tip |
DN |
bağlantı boyutu (mm) | ||||||
| L | D | D1 | D2 | sevgili | Z-Φd | H | ||
| Q41F-10/16 | 15 | 130 | 95 | 65 | 45 | 14-2 | 4-Φ14 | 74 |
| 20 | 150 | 105 | 75 | 55 | 16-2 | 4-Φ14 | 97 | |
| 25 | 160 | 115 | 85 | 65 | 16-2 | 4-Φ14 | 102 | |
| 32 | 165 | 135 | 100 | 78 | 18-2 | 4-Φ18 | 106 | |
| 40 | 180 | 145 | 110 | 85 | 18-3 | 4-Φ18 | 124 | |
| 50 | 203 | 160 | 125 | 100 | 20-3 | 4-Φ18 | 132 | |
| 65 | 222 | 180 | 145 | 120 | 20-3 | 4-Φ18 | 145 | |
| 80 | 241 | 195 | 160 | 135 | 22-3 | 8-Φ18 | 180 | |
| 100 | 305 | 215 | 180 | 155 | 24-3 | 8-Φ18 | 189 | |
| 125 | 356 | 245 | 210 | 185 | 26-3 | 8-Φ18 | 226 | |
| 150 | 394 | 280 | 240 | 210 | 28-3 | 8-Φ23 | 237 | |
| 200 | 457 | 335 | 295 | 265 | 30-3 |
8-Φ23 12-Φ23 |
370 | |
| Bölüm adı | Malzeme |
| Gövde | Gri Demir/Sfero |
| Top | Gri dökme demir krom kaplama/201 |
| Kök | Karbon çeliği, Paslanmaz çelik |
| Fok | PTFE |
| Paketleme | esnek grafit |
| Üstesinden gelmek | HT200/QT450-10 |
| Conta | PTFE |
| sınırlı plaka | Q235 |
| Salmastra Bezi | HT200/QT450-10 |
1. Basit yapı, iyi üretim süreci, esnek ve hızlı açma ve kapama ve geniş uygulama aralığı.
2. Valf gövdesi, küresel valfin güvenliğini artırmak için anti üfleme yapısını benimser.
3. Ortam, bağlantı veya bağlantı kesme amacına ulaşmak için valf gövdesinin her iki tarafından herhangi bir yönde akabilir.
1. Vana kuru bir depoda depolanacak ve açık havada depolanmayacaktır.
2. Uzun süreli depolama için düzenli olarak bakımı yapılmalıdır.
3. Ürün, herhangi bir pozisyonda ve herhangi bir boru hattına kurulabilir ve çalışma koşulları, performans spesifikasyonundaki gerekliliklerle uyumlu olacaktır.
4. Montajdan önce basınç testi yapılmalıdır ve montaj ancak gereksinimleri karşılaması halinde gerçekleştirilebilir.
5. Kurulumdan önce boruyu ve valf boşluğunu temizleyin.
6. Ürün kurulduktan sonra büyük bir dış kuvvete maruz bırakılmamalıdır.
7. Kolun yönü, valf gövdesinin kare başlı oluğunun yönü ile tutarlı olmalıdır.
8. Yerel minimum sıcaklık 4 ℃'den düşük olduğunda, ısı yalıtım koruması sağlanacaktır;Uç vana olarak, boru duvar sıcaklığının 0 ℃'den düşük olmasını önlemek için boru veya ceket izlenerek ısıtılmalıdır.
9. Titreşim veya ani ortam sıcaklığı değişimine maruz kalan boru hattına monte edilmesi ve kullanılması kesinlikle yasaktır.
| Olası başarısızlık | başarısızlık nedeni | eliminasyon yöntemi |
| Ambalaj sızıntısı |
1. Paketleme hatası. 2. Ambalaj sıkıştırılmamış. 3. Yetersiz paketleme. |
1. Salmastrayı değiştirin. 2. Ambalajı sıkıştırın. 3. Dolgu ekleyin. |
| Orta ağızda sızıntı |
1. Orta flanş cıvataları sıkılmamış. 2. Çin Fransız pedi hasarlı. |
1. Orta flanş cıvatalarını sıkın. 2. Orta flanş contasını değiştirin. |
| Sızdırmazlık yüzeyinde sızıntı |
1. Orta flanş cıvataları gevşek. 2. Sızdırmazlık yüzeyi hasarlı veya hasarlı. |
1. Orta flanş cıvatalarını sıkın. 2. Sızdırmazlık yüzeyini düzeltin veya parçaları değiştirin. |
