Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|

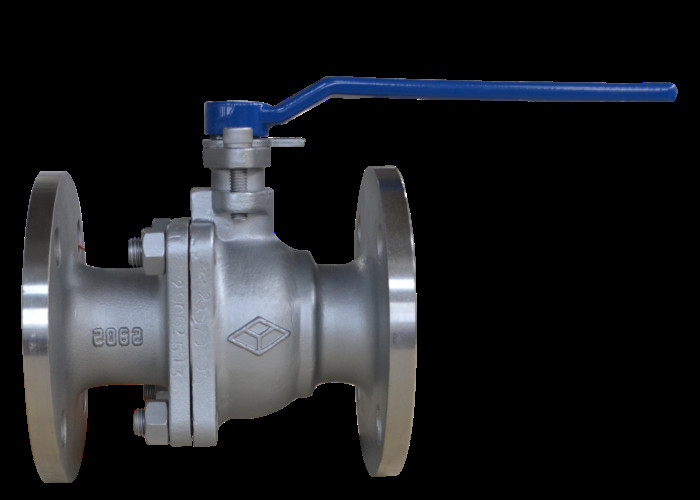

| Ürün adı: | Yüzer Küresel Vana | Güç: | Üstesinden gelmek |
|---|---|---|---|
| Baskı yapmak: | 150LB | ortam sıcaklığı: | -29~150℃ |
| Orta: | Su, Yağ, buhar | renk: | Müşterinin İsteği |
| top malzemesi: | F304 | Bağlantı noktası boyutu: | 1/2"~8" |
| Vurgulamak: | su yüzer valf 4 inç,flanşlı yüzer valf 4 inç,150lb yüzer küresel valf |
||
Bu vana su, buhar ve petrol boru hatlarının açılıp kapanması için uygundur.
Valf, valf gövdesi, bilye, valf gövdesi, tutamak ve diğer parçalardan oluşur.Valf sapı, kolu çevirerek döner
90 °, valf çubuğu, açılmayı ve kapanmayı gerçekleştirmek için topu 90 ° döndürmeye yönlendirir.
| Tip | Basınç (Lb) | test basıncı | uygun sıcaklık ℃ | uygun ortam | |
| güç(su)(MPa) | mühür(su)(MPa) | ||||
| API(B)Q41F-150Lb(C) | 150 | 3.0 | 2.2 | ≤150℃ | su, buhar, yağ |
·Tasarım ve üretim: API 6D
·Yapı uzunluğu: API 6D
· Bağlantı sonu: ASME B16.5
· Muayene ve test: API 6D
| Bölüm adı | Malzeme |
| Gövde | ASTM A216 WCB |
| Kök, Top | ASTM A182 F304 |
| Mühür, paketleme | PTFE |
| DN | L | D | D1 | D2 | b | Nh | f | H |
| 15 | 108 | 90 | 60.3 | 35 | 8.0 | 4-w16 | 1.6 | 105 |
| 20 | 117 | 100.0 | 70 | 43 | 9.0 | 4-w16 | 1.6 | 106 |
| 25 | 127 | 110 | 79.4 | 51 | 9.6 | 4-w16 | 1.6 | 121 |
| 32 | 140 | 115 | 89 | 63,5 | 11.2 | 4-w16 | 1.6 | 131 |
| 40 | 165 | 125 | 98.4 | 73.2 | 12.7 | 4-w16 | 1.6 | 135 |
| 50 | 178 | 150 | 120,7 | 92 | 14.3 | 4-w19 | 1.6 | 146 |
| 65 | 190 | 180 | 139.7 | 104.7 | 16.0 | 4-w19 | 1.6 | 170 |
| 80 | 203 | 190 | 152.5 | 127 | 17.5 | 4-w19 | 1.6 | 189 |
| 100 | 229 | 230 | 190.5 | 157.2 | 22.3 | 8-w16 | 1.6 | 212 |
| 125 | 356 | 255 | 216 | 186 | 22 | 8-w22 | 1.6 | 235 |
| 150 | 394 | 280 | 241.5 | 216 | 23.9 | 8-w22 | 1.6 | 285 |
| 200 | 457 | 345 | 298,5 | 270 | 27.0 | 8-w22 | 1.6 | 428 |
| Olası hatalar | başarısızlık nedeni | Arıza giderme yöntemi |
| Sızdırmazlık yüzeyinde sızıntı |
1. Orta flanş cıvataları gevşek. 2. Sızdırmazlık yüzeyi hasarlı. |
1. Orta flanş cıvatalarını eşit şekilde sıkın. 2. Sızdırmazlık yüzeyini düzeltin veya parçaları değiştirin. |
| Ambalaj sızıntısı |
1. Yetersiz paketleme. 2. Ambalaj sıkıştırılmamış. |
1. Dolgu ekleyin. 2. Ambalajı sıkıştırın. |
| Orta ağızda sızıntı |
1. Çin Fransız pedi hasarlı veya geçersiz. 2. Orta flanş cıvataları sıkılmamış. |
1. Orta flanş contasını değiştirin. 2. Orta flanş cıvatalarını eşit şekilde sıkın.
|
1. Ürün kuru depoda depolanacak ve açık havada depolanmayacaktır.
2. Uzun süreli depolama için düzenli bakım gereklidir.
3. Bu ürün boru hattının veya ekipmanın herhangi bir yerine kurulabilir, ancak açılması ve kapanması kolay olmalıdır.
4. Montajdan önce basınç testi yapılmalıdır ve montaj ancak gereksinimleri karşılaması halinde gerçekleştirilebilir.
5. Kurulumdan önce boruyu ve valf boşluğunu temizleyin.
6. Ürün, kurulumdan sonra büyük bir dış kuvvete maruz bırakılmamalıdır.
7. Kolun konumu, valfin açık veya kapalı olduğunu gösterir.Kol, boru hattı eksenine paralel olduğunda açılır ve boru hattı eksenine dik olduğunda kapanır.
8. Çalışma koşulları, performans spesifikasyonlarının gereklilikleri ile uyumlu olacaktır.
