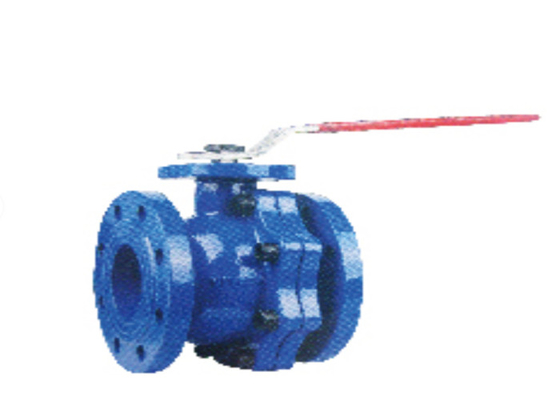

| Ürün adı: | Yüzer Küresel Vana | Gövde Malzemesi: | Gri demir; |
|---|---|---|---|
| Bağ: | flanş; RF | Orta: | Suçlu |
| renk: | mavi, Müşterinin İsteği | Baskı yapmak: | Düşük Basınç, 1.6MPa |
| Güç: | Üstesinden gelmek | ortam sıcaklığı: | -20~100℃ |
| Vurgulamak: | ss 201 yüzer çek valf,demir flanşlı yüzer çek valf,ss 201 yüzer küresel vana |
||
Bu valf, aşındırıcı olmayan ortam boru hattının açılması ve kapatılması için kullanılır.
| Flanş ucu | EN 1092-2 |
| Yüz yüze DN15-DN100 | DIN3202 F4 |
| Yüz yüze DN125-DN250 | DIN3202 F5 |
| Tasarım ve üretim | DIN 3357 |
| Normal basınç (MPA) | 1.6 |
| Kabuk testi(Su) | 2.5Mpa |
| Mühür testi (Su) | 1.8mpa |
| Mühür testi (Hava) | 0.6mpa |
| Sıcaklık | -10℃ ila 150℃ |
| Uygun ortam: | su |
| DN | L | D | D2 | D3 | B | F |
| 40 | 140 | 150 | 110 | 88 | 18 | 3 |
| 50 | 150 | 165 | 125 | 102.0 | 20 | 3 |
| 65 | 170 | 185 | 145 | 122.0 | 20 | 3 |
| 80 | 180 | 200 | 160 | 138 | 22 | 3 |
| 100 | 190 | 220 | 180 | 158 | 24 | 3 |
| 125 | 325 | 250 | 210 | 188 | 26 | 3 |
| 150 | 350 | 285 | 240 | 211 | 26 | 3 |
| 200 | 400 | 340 | 295 | 266 | 30 | 3 |

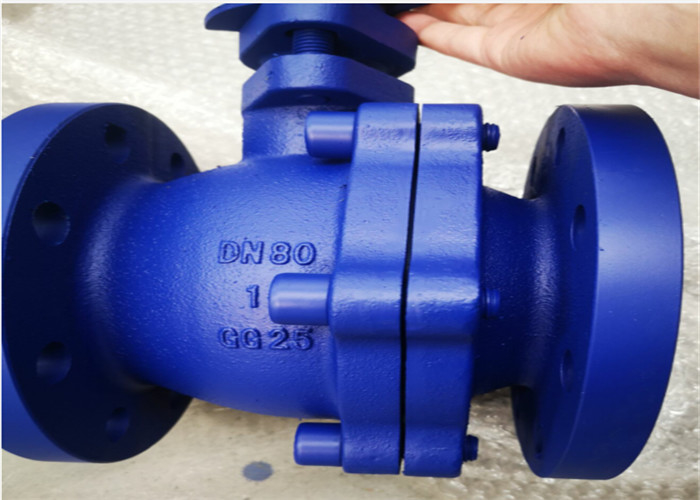

Valf, valf gövdesi, bilye, valf gövdesi, salmastra rakoru, limit plakası, tutamak ve diğer parçalardan oluşur.Kolun boru hattı eksenine paralel olması vananın açık konumda olduğunu, boru hattı eksenine dik olması ise vananın kapalı konumda olduğunu gösterir.Tutma kolu 90° döndürülerek açma ve kapama gerçekleştirilebilir.
