Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|

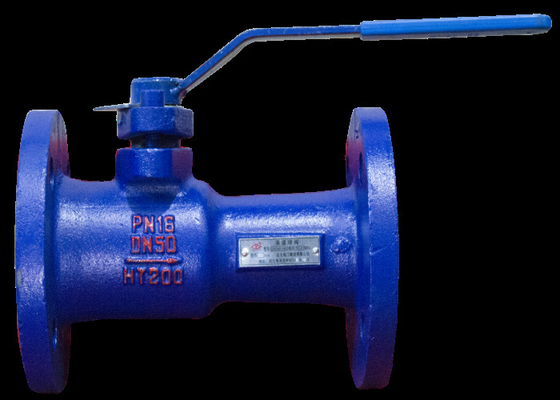

| Ürün adı: | Yüzer Küresel Vana | medya: | Suçlu |
|---|---|---|---|
| Gövde Malzemesi: | gri demir | bağlantı: | flanş |
| Çalışma Basıncı: | 1.0-1.6Mpa (10-25bar) | Boyut: | DN15~DN250 |
| Renk: | mavi, Müşterinin İsteği | ortam sıcaklığı: | Normal sıcaklık |
| Vurgulamak: | Paslanmaz Yüzer Küresel Vana,Antikorozif Yüzer Küresel Vana,1.6 Mpa Yüksek Sıcaklık Küresel Vana |
||
Bu valf, aşındırıcı olmayan ortam olan su, buhar veya petrol boru hattı için geçerlidir ve boru hattı çalışma nominal basıncı olmalıdır ≤1.6 mpa
1. Qj41mf-16 flanş bağlantılı olup, ürün demir ve bakır küresel vanalar için GB / T 15185 standartlarına uygundur.
2. Valf, entegre bir yüksek sıcaklık küresel valfidir.Valf, valf gövdesi, bilye, valf gövdesi, tutamak ve diğer parçalardan oluşur.Kolun boru hattı eksenine paralel olması vananın açık konumda olduğunu, boru hattı eksenine dik olması ise kapalı konumda olduğunu gösterir.Kolu 90° çevirerek açılıp kapatılabilir;İstikrarlı performans, güvenilir sızdırmazlık, küçük sürtünme kuvveti, ışık anahtarı, yüksek sıcaklık direnci, aşınma direnci, yağ direnci, korozyon direnci, uzun hizmet ömrü ve benzeri avantajlara sahiptir.
| Gövde | gri demir |
| Top | Paslanmaz çelik |
| Kök | Çelik |
| Yüzük | PTFE |
| Tip |
DN |
(mm) | ||||||
| L | D | D1 | D2 | sevgili | Z-Φd | H | ||
|
QJ41MF-16
|
20 | 150 | 105 | 75 | 56 | 16-2 | 4-Φ14 | 95 |
| 25 | 160 | 115 | 85 | 65 | 16-3 | 4-Φ14 | 95 | |
| 32 | 180 | 140 | 100 | 76 | 18-3 | 4-Φ19 | 108 | |
| 40 | 200 | 150 | 110 | 84 | 18-3 | 4-Φ19 | 111 | |
| 50 | 230 | 165 | 125 | 99 | 20-3 | 4-Φ19 | 119 | |
| 65 | 290 | 185 | 145 | 112 | 20-3 | 4-Φ19 | 129 | |
| 80 | 310 | 200 | 160 | 132 | 22-3 | 4-Φ19 | 138 | |
| 100 | 350 | 220 | 180 | 156 | 24-3 | 8-Φ19 | 153 | |
| 125 | 400 | 250 | 210 | 184 | 26-3 | 8-Φ19 | 178 | |
| 150 | 480 | 285 | 240 | 211 | 26-3 | 8-Φ23 | 196 | |
| 200 | 600 | 340 | 295 | 266 | 30-3 | 12-Φ23 | 285 | |
