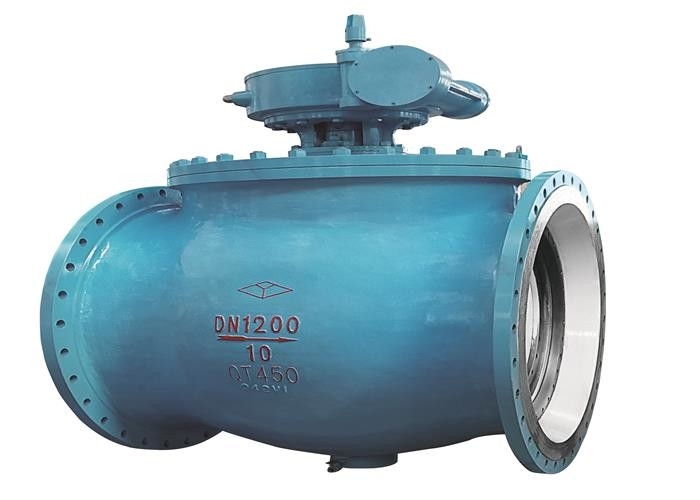

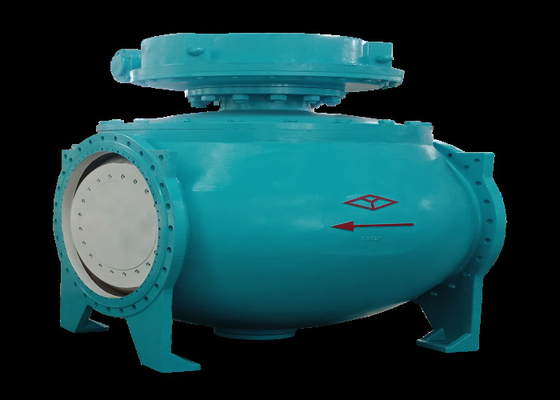

Sfero Döküm Flanş Uçlu Eksantrik Yarım Küre Vana Yüzer Küresel Vana

Kullanım:

Vana, herhangi bir boru hattı sisteminde ortamın ters akımdan etkilenmesini önlemek için kullanılabilir.

çalışma prensibi

Valf zinciri döndürülerek valf bloke edilmez veya bloke edilir.Küresel vana, ışık anahtarı ve küçük hacimli avantajlara sahiptir.Geniş çaplı, güvenilir sızdırmazlık, basit yapı ve uygun bakım yapılabilir.Sızdırmazlık yüzeyi ve küresel yüzey genellikle kapalıdır, bu da ortam tarafından aşınması kolay değildir.Çeşitli endüstrilerde yaygın olarak kullanılmaktadır

yapısal stil

1. Üstten monteli tip: Esas olarak ciddi erozyon ve aşınmaya sahip ortama yöneliktir.Üstten monteli yapı, hasarlı açma ve kapama parçalarının değiştirilmesi ve bakımı için çok uygundur.Tüm vanayı boru hattından çıkarmaya gerek yoktur, bu da bakım süresinden ve maliyetinden büyük ölçüde tasarruf sağlar.

2. Yana monteli tip: yana monteli tip, kompakt yapıya ve hafif valf ağırlığına sahiptir.Valf montaj alanı gerektiren durumlar için uygundur.

karakteristik

① Eksantrik yarım küre valf, üste monte edilmiş bir yapıdır.Boru hattına monte edilen valf, doğrudan çevrimiçi olarak incelenebilir ve onarılabilir, bu da cihazın kapanmasını etkili bir şekilde azaltabilir ve maliyeti azaltabilir.

② Eksantrik yarım küre valf, tek yataklı bir tasarımdır.Valf boşluğundaki ortamın anormal basınç artışı nedeniyle kullanım güvenliğini etkilemesi sorunu ortadan kalkar.

③ Düşük torklu tasarım.Özel yapısal tasarıma sahip valf gövdesi, sadece küçük bir kol ile kolayca açılıp kapatılabilir.

④ Açma ve kapama arasında sürtünme yoktur.Bu işlev, geleneksel [wiki] valfinin [/ wiki] sızdırmazlığının, sızdırmazlık yüzeyleri arasındaki karşılıklı sürtünmeden etkilenmesi sorununu tamamen çözer.

⑤ Kama conta yapısı.Valf, valf gövdesi tarafından sağlanan mekanik kuvvetle küresel kama valf yuvasına bastırılarak sızdırmaz hale getirilir, böylece valfin sızdırmazlığı boru hattı fark basıncının değişmesinden etkilenmez ve sızdırmazlık performansı çeşitli koşullarda güvenilir bir şekilde garanti edilir. çalışma şartları.

⑥ Eksantrik yarım küre valfin sızdırmazlık yüzeyinin kendi kendini temizleyen yapısı.Bilye valf yuvasından uzağa doğru eğildiğinde, boru hattındaki sıvı, bilyenin sızdırmazlık yüzeyi boyunca 360 ° boyunca eşit olarak geçer; bu, yalnızca valf yuvasının yüksek hızlı sıvı tarafından yerel olarak temizlenmesini ortadan kaldırmakla kalmaz, aynı zamanda yıkar. Kendi kendini temizleme amacına ulaşmak için sızdırmazlık yüzeyindeki birikimi uzaklaştırın

Ana amaç

1. Akışkan direnci küçüktür ve direnç katsayısı aynı uzunluktaki boru bölümününkine eşittir.

2. Basit yapı, küçük hacimli ve hafif.

3. Sıkı ve güvenilirdir.Küresel vananın sızdırmazlık yüzeyi, iyi sızdırmazlık performansı ile yaygın olarak plastikten yapılmıştır.Vakum sisteminde de yaygın olarak kullanılmaktadır.

4. Çalıştırmak ve hızlı bir şekilde açıp kapatmak kolaydır.Uzaktan kumanda için uygun olan tam açıktan tam kapanmaya sadece 90 ° dönmesi gerekir.

5. Bakım uygundur, küresel vananın yapısı basittir, sızdırmazlık halkası genellikle hareketlidir ve sökme ve değiştirme nispeten uygundur.

6. Tamamen açık veya tamamen kapalıyken, bilye ve valf yuvasının sızdırmazlık yüzeyi ortamdan izole edilir.Ortam geçtiğinde, valf sızdırmazlık yüzeyinin aşınmasına neden olmaz.

7. Küçük çaptan birkaç milimetreye ve büyük çaptan birkaç metreye kadar geniş bir uygulama alanına sahiptir.Yüksek vakumdan yüksek basınca kadar uygulanabilir.Top 90 derece döndüğünde, akışı kesecek şekilde giriş ve çıkış küresel olacaktır.
