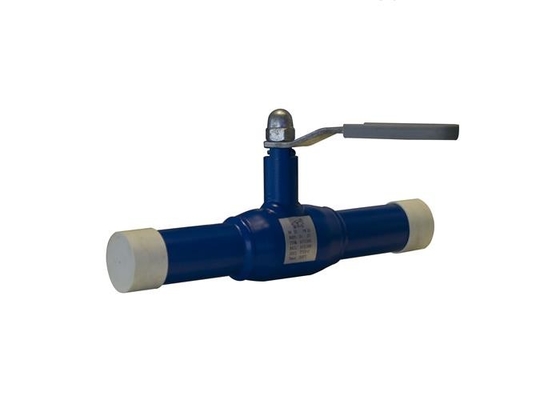

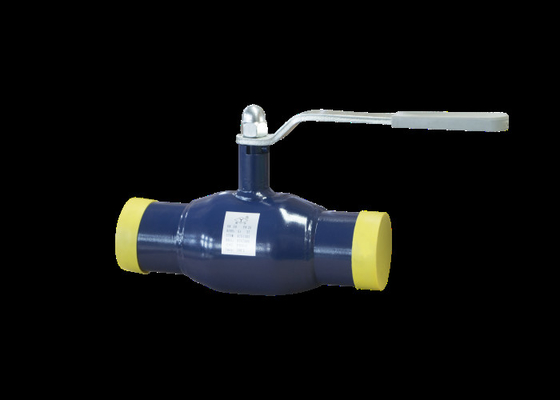

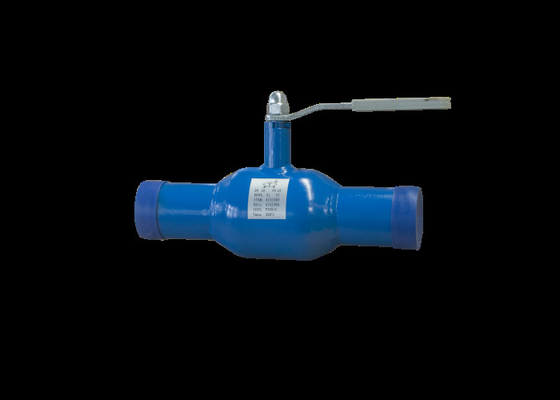

Çelik saplı güç kaynağı bağlantısı SW 1,6/2,5 mpa Yüzer Küresel Vana

Tanıtım

Kaynaklı küresel vanalar çeşitli alanlarda yaygın olarak kullanılmaktadır.Üstün kaliteleri ve yüksek performans stabiliteleri, sıradan dökme çelik küresel vanalarla elde edilemez.Tüm kaynaklı küresel vanaların hizmet ömrü, dökme çelik küresel vanalardan çok daha uzundur.Tüm kaynaklı küresel vanalar, kentsel gaz, kentsel ısıtma, petrokimya endüstrisi, gemi yapımı, çelik, basınç düzenleme istasyonu, enerji santrali ve benzeri gibi çeşitli boru hattı ekipmanlarında yaygın olarak kullanılmaktadır.

Teknik özellikler

1. Valf gövdesi yapısı, harici sızıntı olmadan entegre olarak kaynaklanır.

2. Valf yuvası, basınç ve sıcaklık değişikliklerine güçlü bir şekilde uyum sağlayan ve kullanım kapsamında herhangi bir sızıntı üretmeyen PTFE sızdırmazlık halkası ve yaydan oluşur.

3. Valf çubuğunun sızıntı önleyici yapısı.Sızıntı olmaması için iki O-ring ve iki PTFE contadan oluşan valf çubuğunun altında bir PTFE kendinden sızdırmazlık contası ve bir O-ring vardır.

4. Vana gövdesinin malzemesi boru hattınınki ile aynıdır ve deprem ve zeminden geçen araçlar nedeniyle düzensiz gerilme, ekstrüzyon ve deformasyon olmayacaktır.

5. Valf gövdesi hafiftir ve sıcak tutulması kolaydır.

6. Doğrudan gömülü küresel vana, büyük bir vana kuyusu inşa etmeden doğrudan yeraltına gömülebilir, ancak zeminde sadece küçük bir sığ kuyu inşa edilebilir, bu da inşaat maliyetinden ve mühendislik zamanından büyük ölçüde tasarruf sağlar.

7. Valf gövdesinin uzunluğu ve valf gövdesinin yüksekliği, boru hattının yapım ve tasarım gereksinimlerine göre ayarlanabilir.

8. Kürenin işleme hassasiyeti çok hassastır, işlem hafiftir ve olumsuz bir girişim yoktur.

10. İki bağlantı modu vardır: kaynak ve flanş.

11. Çalışma modu: kol, dişli (dikey / yatay)Normal çalışma koşulunda garanti süresi 12 yıldır.

yapı

1. Vana, karbon çeliği dikişsiz çelik boru preslenmiş entegre kaynaklı küresel vanayı benimser.

2. Vana gövdesi AISI303 paslanmaz çelikten ve vana gövdesi AISI304 paslanmaz çelikten imal edilmiştir.Bitirme taşlama ile yapılır ve mükemmel sızdırmazlık performansına ve korozyon direncine sahiptir.

3. Sızdırmazlık, karbon takviyeli PTFE eğimli elastik sızdırmazlık halkasını benimser ve küresel yüzey üzerinde negatif basınç vardır, böylece sızdırmazlık, sıfır sızıntı ve uzun hizmet ömrü avantajlarına sahiptir.

4. Vananın bağlantı modu: kullanıcıların seçmesi için kaynak, diş, flanş vb.İletim modu: sap, türbin, pnömatik, elektrik ve diğer iletim yapıları benimsenmiştir ve anahtar esnek ve hafiftir.

5. Vana, kompakt yapı, hafiflik, kolay ısı yalıtımı ve kolay kurulum avantajlarına sahiptir.Bu valf genellikle yatay olarak kurulur.

6. Entegre kaynaklı küresel vana, yabancı teknolojiyi emerek ve Çin'deki fiili durumla birleştirerek geliştirilmiştir.İç boşluğu doldurmak için ithal edilmek yerine Çin'de üretiliyor.Doğal gaz, petrol, ısıtma, kimya endüstrisi ve termik güç boru hattı ağı gibi uzun mesafeli boru hattı alanlarında yaygın olarak kullanılmaktadır.
