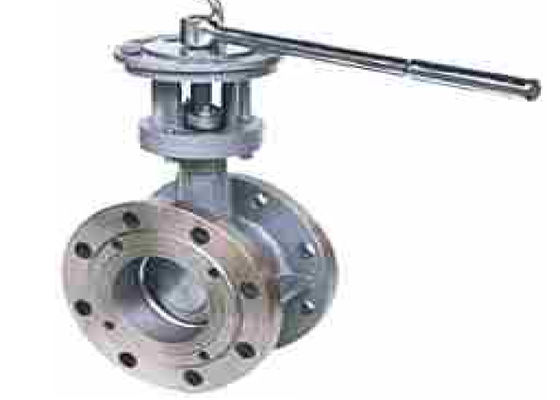

| Ürün adı: | Flanşlı Kelebek Vana | BASKI YAPMAK: | 1.0/1.6 MPa |
|---|---|---|---|
| Gövde Malzemesi: | WCB | Tip: | üçlü eksantrik |
| sızdırmazlık yüzü: | Paslanmaz çelik | Açılış Modu: | el |
| bağlantı: | Flanşlı uç | Sıcaklık: | -29 ila 425 ℃ |
| gövde malzemesi: | 2Cr13 | boyunduruk: | WCB |
| Vurgulamak: | Handel Flanşlı Kelebek Vana,Seal Halkalı Flanşlı Kelebek Vana,1.6 Mpa Üçlü Eksantrik Kelebek Vana |
||
Kelebek vananın kelebek plakası, boru hattının çap yönünde monte edilir.Kelebek vana gövdesinin silindirik kanalında disk kelebek plakası 0° - 90° dönüş açısı ile eksen etrafında dönmektedir.90° döndüğünde vana tamamen açıktır.
Bu vana su, yağ vb. boru hatlarına uygundur. Akışkanı ayarlayabilir ve kesebilir.

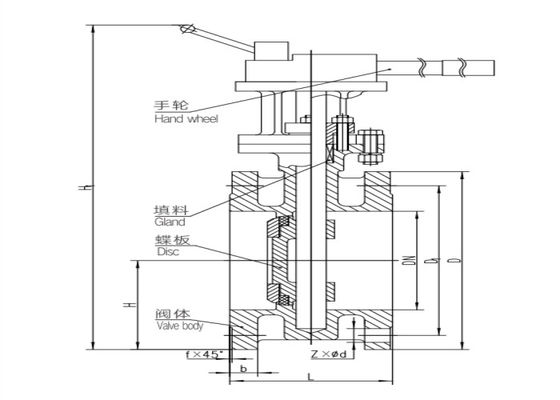

| mm | L | D | D1 | sevgili | Z-wd | H | H1 |
| 50 | 108 | 165 | 125 | 2-20 | 4-w18 | 82 | 384 |
| 65 | 112 | 185 | 145 | 2-20 | 4-w18 | 92 | 402 |
| 80 | 114 | 200 | 160 | 2-20 | 8-w18 | 100 | 407 |
| 100 | 127 | 220 | 180 | 2-22 | 8-w18 | 110 | 434 |
| 125 | 140 | 250 | 210 | 2-22 | 8-w18 | 125 | 506 |
| 150 | 140 | 285 | 240 | 2-24 | 8-w22 | 140 | 546 |
