Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|

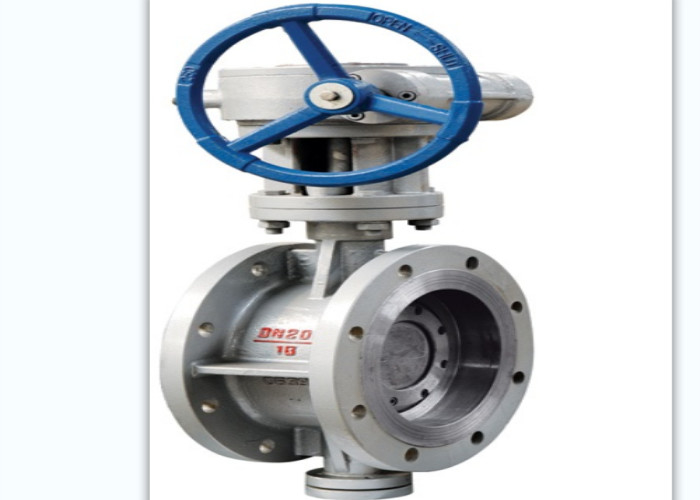

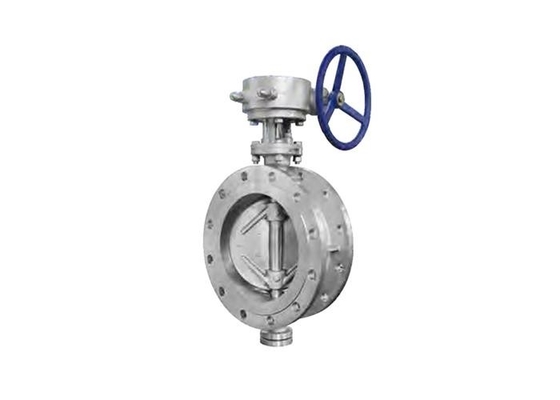

| Ürün adı: | Flanşlı Kelebek Vana | Boyut: | DN50-DN1200 |
|---|---|---|---|
| BASKI YAPMAK: | 10k/20k | Malzeme: | Karbon çelik klozet |
| Orta: | Su Yağ Buharı | bağlantı: | Flanş Uçları |
| Renk: | Müşterinin İsteği | Tip: | Üçlü eksantrik çekirdek |
| Hava sıcaklığı: | -29℃ ila 425℃ | ||
| Vurgulamak: | 10K Karbon Çelik Kelebek Vana,20K Karbon Çelik Kelebek Vana,Su Üç Eksantrik Kelebek Vana |
||
Kelebek vana basit yapı, küçük hacim ve hafiflik avantajlarına sahiptir.Sadece birkaç bölümden oluşmaktadır.Ayrıca 90° döndürülerek hızlı bir şekilde açılıp kapatılabilir, bu da kullanımı kolaydır.Aynı zamanda, valf iyi sıvı kontrol özelliklerine sahiptir.Kelebek vananın kelebek plakası, boru hattının çap yönünde monte edilir.Kelebek vana gövdesinin silindirik kanalında disk şeklindeki kelebek plaka 0°~90° dönüş açısı ile eksen etrafında dönmektedir.90 ° ye döndüğünde vana tamamen açıktır.Flanşlı kelebek vana tam açık konumdayken, ortam vana gövdesinden akarken kelebek plakasının kalınlığı tek dirençtir.Bu nedenle, valf aracılığıyla oluşturulan basınç düşüşü çok küçüktür, bu nedenle iyi akış kontrol özelliklerine sahiptir.
Kullanım: Bu valf, petrol, hafif sanayi, nakliye, enerji, su temini ve tahliyesi, eczane vb. alanlarda yaygın olarak kullanılmaktadır. Tüm aşındırıcı ve aşındırıcı olmayan gaz, sıvı, yarı sıvı maddelerin akmasını sağlar.Sıvıyı sıkıştırabilir ve kesebilir.
| Bölüm adı | gövde | conta bileziği | Kök | disk |
| malzeme | WCB | 2Cr13 | 2Cr13 | WCB |
| Flanş ucu | JIS B 2212 |
| Yüz yüze | JIS B 2002-1987 |
| TİP | DN | boyut (㎜) | |||||||
| L | H | H1 | A1 | B1 | D | D1 | Z×Φd | ||
| D343H-16C | 50 | 108 | 112 | 350 | 180 | 200 | 155 | 120 | 4×Φ19 |
| 65 | 112 | 115 | 370 | 180 | 200 | 175 | 140 | 8×Φ19 | |
| 80 | 114 | 120 | 380 | 180 | 200 | 185 | 150 | 8×Φ19 | |
| 100 | 127 | 138 | 420 | 180 | 200 | 210 | 175 | 8×Φ19 | |
| 125 | 140 | 164 | 460 | 180 | 200 | 250 | 210 | 8×Φ23 | |
| 150 | 140 | 175 | 555 | 270 | 280 | 280 | 240 | 8×Φ23 | |
| 200 | 152 | 208 | 605 | 270 | 280 | 330 | 290 | 12×Φ23 | |
| 250 | 165 | 243 | 680 | 270 | 280 | 400 | 355 | 12×Φ25 | |
| 300 | 178 | 283 | 800 | 380 | 420 | 445 | 400 | 12×Φ25 | |
| 350 | 190 | 310 | 835 | 380 | 420 | 490 | 445 | 16×Φ25 | |
| 400 | 216 | 340 | 915 | 450 | 470 | 560 | 410 | 16×Φ27 | |
| 450 | 222 | 380 | 960 | 450 | 470 | 620 | 465 | 20×Φ27 | |
| 500 | 229 | 410 | 1020 | 480 | 490 | 675 | 620 | 20×Φ27 | |
| 600 | 267 | 470 | 1225 | 640 | 660 | 795 | 730 | 24×Φ33 | |
| 700 | 292 | 550 | 1355 | 640 | 660 | 905 | 840 | 24×Φ33 | |
| 800 | 318 | 640 | 1470 | 640 | 660 | 1020 | 950 | 28×Φ33 | |
| 900 | 330 | 710 | 1545 | 850 | 900 | 1120 | 1050 | 28×Φ33 | |
| 1000 | 410 | 770 | 1795 | 850 | 900 | 1235 | 1160 | 28×Φ39 | |
| 1200 | 470 | 890 | 1965 | 850 | 900 | 1465 | 1380 | 32×Φ39 | |
1. Vana kuru bir depoda depolanacak ve açık havada depolanmayacaktır.
2. Uzun süreli depolama için düzenli olarak bakımı yapılmalıdır.
3. Vana, yatay veya dikey boru hattına monte edilir, ancak açılması ve kapanması kolay olacaktır.
4. Kurulumdan önce basınç testi yapılmalıdır ve kurulum ancak gereklilikler karşılandıktan sonra gerçekleştirilebilir.
5. Montajdan önce boruların ve vanaların iç boşluğunu temizleyin.
6. Vana, kurulumdan sonra büyük bir dış kuvvete maruz kalmamalıdır.
7. Kurulum sırasında, orta akış yönü, vana gövdesinin ok yönü ile tutarlı olacaktır.
8. Çalışma koşulları, performans spesifikasyonundaki teknik gereksinimleri karşılamalıdır.
