Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|

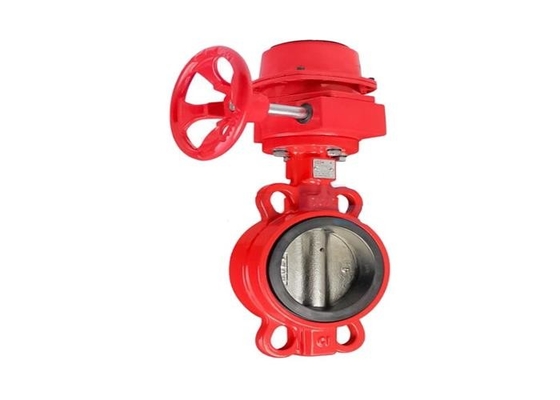

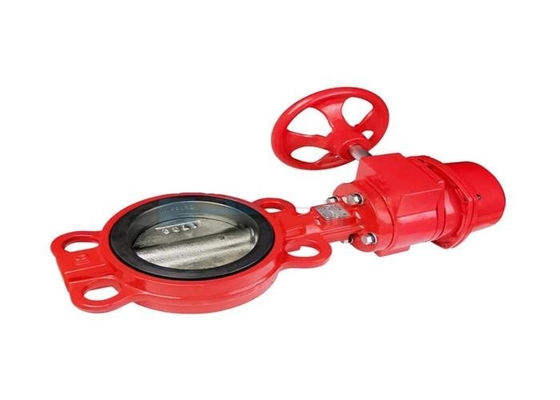

| Ürün adı: | Yangın Koruma Vanaları | Vana Adı: | Kelebek vana |
|---|---|---|---|
| Bağlantı türü: | GOFRET | Çalışma Basıncı: | 1,6 mpa |
| Gövde Malzemesi: | Eğilebilir Demir | çalışma sıcaklığı: | ≤80 ℃ |
| uygun ortam: | su | Vücut rengi: | Kırmızı renk |
| Vurgulamak: | Dişli sonsuz güç yangın koruma vanaları,sinyal gofret kelebek vana,sinyal gofret yangın koruma vanaları |
||
Valf, belediye boru şebekesi, su ısıtma sistemi, inşaat ve diğer endüstrilerin temiz su sisteminde yaygın olarak kullanılabilir.Ortamı yalnızca hızlı bir şekilde bağlayamaz veya kesemez, aynı zamanda ortam akışını da hızlı bir şekilde ayarlayabilir.Valf, akışı kesmek, bağlamak ve düzenlemek için boru hattında veya aşındırıcı olmayan ortamın ekipmanında kullanılabilir.
Vananın kolu 90° döndürüldüğünde vana mili de döner.Valf mili, kelebek plakayı açmak veya kapatmak için döndürür.Kadran ve tutamak, akışı ayarlamak için buluşuyor
| Tip | DN | Ç | A | B | Z-Φd | L |
| D371X-10/16Q | 40 | 125 | 74 | 116 | 4-Φ19 | 43 |
| 50 | 125 | 74 | 116 | 4-Φ19 | 43 | |
| 65 | 145 | 82 | 124 | 4-Φ19 | 46 | |
| 80 | 160 | 89 | 132 | 4-Φ19 | 46 | |
| 100 | 180 | 106 | 186 | 4-Φ19 | 52 | |
| 125 | 210 | 119 | 195 | 4-Φ19 | 56 | |
| 150 | 240 | 136 | 212 | 4-Φ23 | 56 | |
| 200 | 295 | 170 | 225 | 4-Φ28 | 60 |
| Bölüm adı | Parça malzemesi |
| Gövde | Eğilebilir Demir |
| Oturma yeri | Sfero döküm + EPDM |
| Disk | Eğilebilir Demir |
| Kök | Karbon çeliği, SS |
1. Yapısal boyutlar, küçük hacimli, hafif ve kolay kullanımlı GB/T12221'e uygun olacaktır.
2. Yapı, 90 ° 'de çalışırken hızla açılabilen yarım şaft yapısını benimser;Disk plakası, yüksek mukavemete, geniş akış alanına, küçük akım direncine ve enerji tasarrufuna sahiptir.
3. Ortam, bağlantı veya kesme amacına ulaşmak için flanş kelebek vananın her iki tarafından herhangi bir yönde akabilir.
1. Valf, açma ve kapama için boru hattına monte edilir ve ayrıca düzenleme ve kısma için kullanılabilir.
2. Valf herhangi bir yönde monte edilebilir.
3. Kurulumdan önce boruyu ve valf boşluğunu temizleyin.
4. Vana, kurulumdan sonra büyük dış kuvvetlerden arındırılmış olacaktır.
5. Vana, uzun süredir kapalı olan boru hattına takılır ve düzenli olarak açılıp kapatılmalıdır.
6. Yerel minimum sıcaklık 4 ℃'den düşük olduğunda, ısı yalıtım koruması yapılacaktır;Uç vanası olarak, boru duvar sıcaklığının 0 ℃'den düşük olmasını önlemek için ısıtma için izleme borusu veya ceketi kullanılmalıdır.
7. Titreşime veya hızlı orta sıcaklık değişimine maruz kalan boru hattına monte edilmesi ve kullanılması kesinlikle yasaktır.
8. Çalışma koşulları, performans spesifikasyonundaki gerekliliklerle tutarlı olacaktır.
