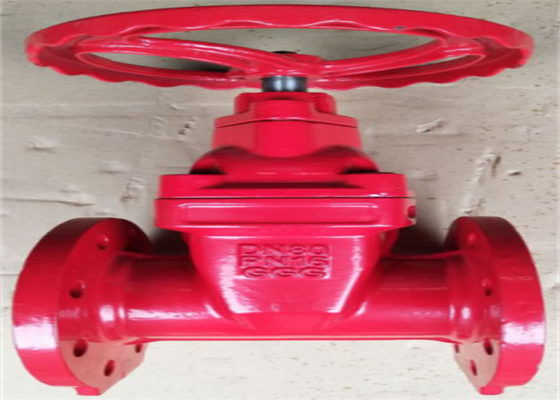

Yangın Kapısı Vanası Flanşlı Sfero Döküm 1.6 Mpa Yangın Koruma Vanaları

Tanıtım

Yumuşak contalı sürgülü vana, endüstriyel vana, yumuşak contalı sürgülü vananın açma ve kapama kısmı kapıdır.Kapının hareket yönü akışkan yönüne diktir.Sürgülü valf sadece tamamen açılabilir ve tamamen kapatılabilir, ayarlanamaz ve kısılamaz.Ram iki sızdırmazlık yüzeyine sahiptir.En yaygın olarak kullanılan Mode RAM valfinin iki sızdırmazlık yüzeyi bir kama oluşturur ve kama açısı valf parametrelerine göre değişir.Nominal çap DN50 ~ DN1200'dür ve servis sıcaklığı: ≤ 200 ℃.

Ürün prensibi

Kama sürgülü vananın kapısı, çelik sürgülü vana olarak adlandırılan bir bütün haline getirilebilir;Ayrıca, üretilebilirliğini geliştirmek ve işleme sürecinde sızdırmazlık yüzeyinin açısındaki sapmayı telafi etmek için hafif deformasyon üretebilen bir şahmerdan haline getirilebilir.Bu tür koçlara elastik koç denir.

Yumuşak contalı sürgülü vanalar, yükselen gövdeli yumuşak contalı sürgülü vanalara ve Yükselmeyen gövdeli yumuşak contalı sürgülü vanalara ayrılır.Genellikle kaldırma çubuğu üzerinde trapez dişler bulunur.Ramın ortasındaki somun ve valf gövdesindeki kılavuz oluk sayesinde, dönme hareketi doğrusal harekete dönüştürülür, yani çalışma torku çalışma itme kuvvetine dönüştürülür.Valf açıldığında, şahmerdan kaldırma yüksekliği valf çapının 1:1 katına eşit olduğunda, sıvı kanalı tamamen bloke olur, ancak bu konum çalışma sırasında izlenemez.Gerçek kullanımda, valf milinin tepe noktası işaret olarak kullanılır, yani açılamayan konum, tam açık konumu olarak kullanılır.Sıcaklık değişiminin neden olduğu kilitleme olgusunu dikkate almak için, genellikle tepe konumuna açılır ve daha sonra tam açık valf konumu olarak 1 / 2-1 tur geri döndürülür.Bu nedenle vananın tam açık konumu, RAM'in konumuna (yani strok) göre belirlenmelidir.Bu tür vanalar genellikle boru hattına yatay olarak monte edilecektir.

Boyut
