Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|

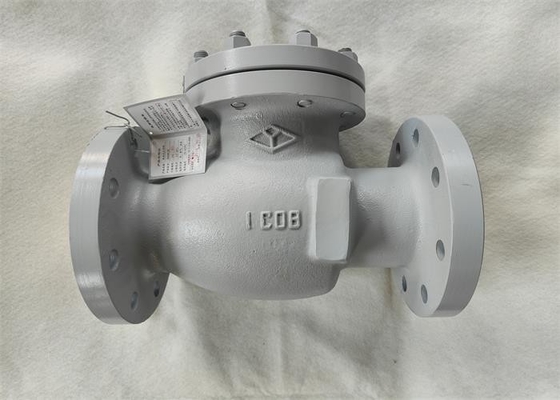

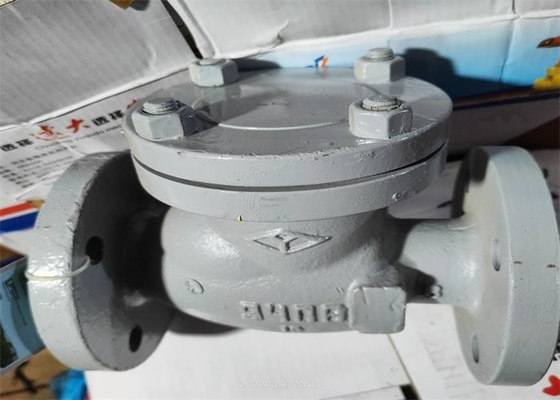

| Ürün adı: | Salıncak Çekvalf | Bağ: | Flanş Uçları, RF |
|---|---|---|---|
| İsim: | Çek Valf | medya: | Su, Yağ, buhar, Gaz |
| Standart veya standart dışı: | Standart | Çalışma sıcaklığı: | -29°C~425°C |
| Malzeme: | carbon steel; karbon çelik; WCB WCB | Baskı yapmak: | Orta Basınç, Alçak Basınç |
| Vurgulamak: | Karbon Çelik Flanşlı Salıncak Çekvalf,Gri Flanş Uçlu Salıncak Çekvalf,Gri Flanşlı Salınım Çekvalf |
||
Valf, gövde, kapak, disk, külbütör ve külbütör mili ve diğer parçalardan oluşur, disk otomatik olarak sıvı geri akışını önleyebilir.Valfin diski, sıvı basıncının etkisi altında açılır ve sıvı, giriş tarafından çıkış tarafına akar.Giriş basıncı çıkış basıncından daha düşük olduğunda, sıvı basıncı farkının ve kendi yerçekiminin etkisi altında medyanın geri akışını önlemek için disk otomatik olarak kapanacaktır.
| H44H-16C | DN | L | D | D1 | D2 | sevgili | z-Фd | H |
| 40 | 200 | 145 | 110 | 85 | 16-2 | 4-Ф18 | 126 | |
| 50 | 230 | 160 | 125 | 100 | 16-2 | 4-Ф18 | 132 | |
| 65 | 290 | 180 | 145 | 120 | 18-2 | 4-Ф18 | 151 | |
| 80 | 310 | 195 | 160 | 129 | 20-2 | 8-Ф18 | 164 | |
| 100 | 350 | 215 | 180 | 155 | 20-2 | 8-Ф18 | 185 | |
| 125 | 400 | 245 | 210 | 185 | 22-2 | 8-Ф18 | 202 | |
| 150 | 480 | 280 | 240 | 210 | 24-2 | 8-Ф23 | 223 | |
| 200 | 550 | 340 | 295 | 266 | 24-2 | 12-Ф23 | 350 | |
| 250 | 650 | 405 | 355 | 319 | 26-2 | 12-Ф26 | 331 | |
| 300 | 750 | 460 | 410 | 370 | 28-2 | 12-Ф26 | 432 |
| H44H-25 | DN | L | D | D1 | D2 | sevgili | z-Фd | H |
| 40 | 200 | 145 | 110 | 85 | 18-2 | 4-Ф18 | 126 | |
| 50 | 230 | 160 | 125 | 100 | 20-2 | 4-Ф18 | 132 | |
| 65 | 290 | 180 | 145 | 120 | 22-2 | 8-Ф18 | 151 | |
| 80 | 310 | 195 | 160 | 135 | 24-2 | 8-Ф18 | 164 | |
| 100 | 350 | 230 | 190 | 160 | 24-2 | 8-Ф22 | 185 | |
| 125 | 400 | 270 | 220 | 188 | 26-2 | 8-Ф26 | 202 | |
| 150 | 480 | 300 | 250 | 218 | 28-2 | 8-Ф26 | 223 | |
| 200 | 550 | 360 | 310 | 278 | 30-2 | 12-Ф26 | 350 | |
| 250 | 650 | 425 | 370 | 330 | 32-2 | 12-Ф30 | 331 | |
| 300 | 750 | 485 | 430 | 389 | 34-2 | 16-Ф30 | 432 | |
| H44H-40 | DN | L | D | D1 | D2 | sevgili | z-Фd | H |
| 40 | 200 | 145 | 110 | 85 | 18-2 | 4-Ф18 | 126 | |
| 50 | 230 | 160 | 125 | 100 | 20-2 | 4-Ф18 | 132 | |
| 65 | 290 | 180 | 145 | 120 | 22-2 | 8-Ф18 | 151 | |
| 80 | 310 | 195 | 160 | 135 | 24-2 | 8-Ф18 | 164 | |
| 100 | 350 | 230 | 190 | 160 | 24-2 | 8-Ф22 | 185 | |
| 125 | 400 | 270 | 220 | 188 | 26-2 | 8-Ф26 | 202 | |
| 150 | 480 | 300 | 250 | 218 | 28-2 | 8-Ф26 | 223 | |
| 200 | 550 | 360 | 310 | 278 | 30-2 | 12-Ф26 | 350 |
| Ana bölüm | Parça malzemesi |
| Gövde, Kaput | WCB |
| Disk | DİK+2Cr13 |
| Kök | Q235 |
| mil | Karbon çeliği, Paslanmaz çelik |
| Flanş ucu | GB/T9113 |
| Yüz yüze | GB/T12221 |
| Tasarım ve üretim | GB/T12236 |
| Nominal basınç | 1.6,2.5MPa |
| Uygun sıcaklık | sıcaklık ≤ 425 ℃ |
| Uygun ortam | Su, buhar, yağ |
1. Vana kuru bir depoya yerleştirilmelidir ve açık havada saklanması kesinlikle yasaktır.
2. Uzun süreli depolama düzenli olarak sürdürülmelidir.
3. Çalışma koşulları, performans spesifikasyonlarının gerekliliklerini karşılamalıdır.
4. Kurulumdan önce basınç testi yapılmalıdır ve kurulum ancak gereksinimleri karşılıyorsa gerçekleştirilebilir.
5. Montajdan önce boru ve valf boşluğu temizlenmelidir.
6. Ürün, kurulumdan sonra büyük bir dış kuvvete maruz kalmayacaktır.
7. Vana genellikle yatay boru hattına monte edilir, ancak dikey boru hattına veya eğimli boru hattına da monte edilebilir ve orta akış yönüne ve vana gövdesi üzerindeki ok yönüne dikkat edin.
