Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|

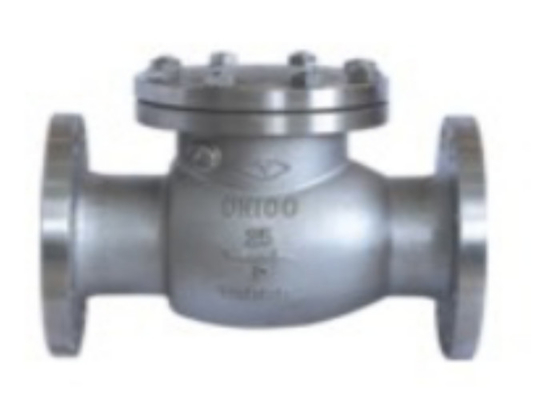

Ürün adı: | Flanşlı Salıncak Çek Valf | bağlantı: | Flanş Uçları |
---|---|---|---|
Orta: | Nitrik asit | Renk: | Vücut rengi |
Disk: | Paslanmaz çelik | Çalışma sıcaklığı: | ≤200℃ |
Standart: | GB | Yapı: | Kontrol |
BASKI YAPMAK: | Orta Basınç, Alçak Basınç, Yüksek Basınç | ||
Vurgulamak: | Nitrik Asit Flanşlı Salıncak Çekvalf,2.5Mpa Flanşlı Salınım Çekvalf,4.0Mpa Paslanmaz Çelik Flanşlı Çekvalf |
Paslanmaz çelik döner çek valf, açma ve kapama parçaları dairesel valf diskleri olan ve ortamın geri akışını engellemek için kendi ağırlığı ve ortam basıncı ile hareket eden bir valfi ifade eder.Çek valf, tek yönlü valf, dönüş valfi veya izolasyon valfi olarak da bilinen otomatik valftir.Valf diskinin hareket modu, kaldırma tipine ve salıncak tipine ayrılmıştır.Kaldırma çek valfinin yapısı, durdurma valfininkine benzer, sadece valf diskini tahrik edecek gövdeden yoksundur.Ortam, giriş ucundan (alt taraf) içeri akar ve çıkış ucundan (üst taraf) dışarı akar.Giriş basıncı, disk ağırlığı ve akış direncinin toplamından daha büyük olduğunda, valf açılır.Aksine, ortam geri aktığında valf kapanır.Salınım çek valfi, mil etrafında dönebilen eğimli bir diske sahiptir.Çalışma prensibi kaldırma çek valfine benzer.Çek valf, suyun geri akışını önlemek için genellikle pompalama cihazının alt valfi olarak kullanılır.Çek valf ve stop valf kombinasyonu, güvenlik izolasyonu rolünü oynayabilir.Dezavantajı, kapanırken büyük direnç ve zayıf sızdırmazlıktır.
Salınım çek valfinin diski disk şeklindedir ve valf yuvası kanalının dönen mili etrafında döner.Valfteki kanal aerodinamik olduğundan ve akış direnci, kaldırma çek valfininkinden daha küçük olduğundan, düşük akış hızı ve seyrek akış değişimi olan büyük çaplı durumlar için uygundur, ancak titreşimli akış için uygun değildir ve onun sızdırmazlık performansı, kaldırma çek valfininki kadar iyi değildir.Salınım çek valf, tek diskli tip, çift diskli tip ve çoklu yarım tipe ayrılmıştır.Bu üç form, ortamın akması durduğunda veya geri aktığında hidrolik darbenin zayıflamasını önlemek için esas olarak valf çapına göre ayrılır.

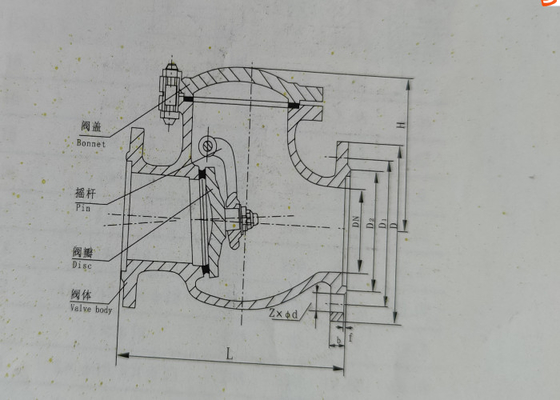

mm | L | D | D1 | D2 | sevgili | Z-wd | H |
20 | 150 | 105 | 75 | 55 | 14-2 | 4-w14 | 91 |
25 | 160 | 115 | 85 | 65 | 14-2 | 4-w14 | 91 |
32 | 180 | 135 | 100 | 78 | 16-2 | 4-w18 | 107 |
40 | 200 | 145 | 110 | 85 | 16-2 | 4-w18 | 116 |
50 | 230 | 160 | 125 | 100 | 16-2 | 4-w18 | 129 |
65 | 290 | 180 | 145 | 120 | 18-2 | 4-w18 | 144 |
80 | 310 | 195 | 160 | 135 | 20-3 | 8-w18 | 158 |
100 | 350 | 215 | 180 | 155 | 20-3 | 8-w18 | 166 |
125 | 400 | 245 | 210 | 185 | 22-3 | 8-w18 | 191 |
150 | 480 | 280 | 240 | 210 | 24-3 | 8-w23 | 212 |
200 | 550 | 335 | 295 | 265 | 26-3 | 12-w23 | 257 |
250 | 650 | 405 | 355 | 320 | 30-3 | 12-w26 | 289 |
