Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|

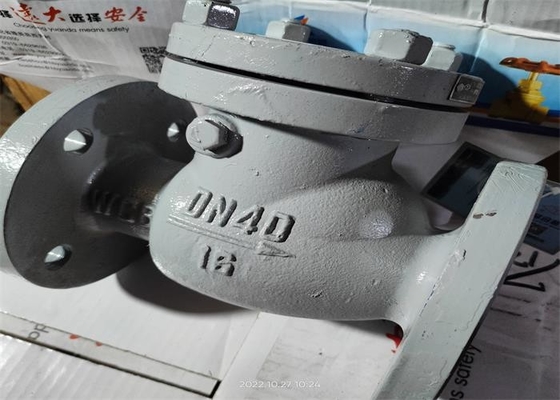

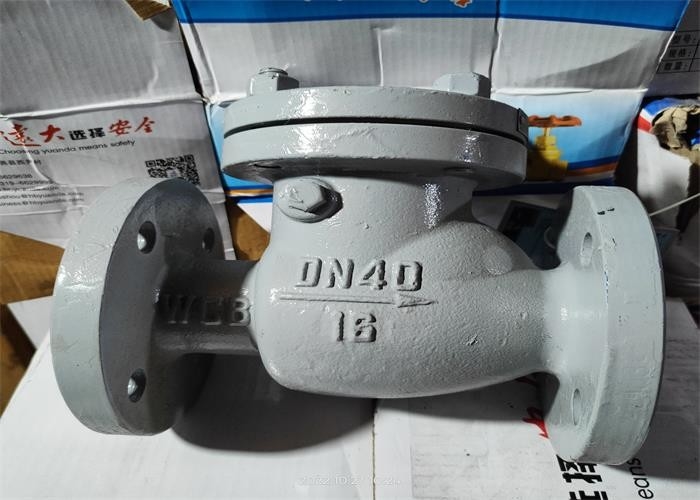

| Ürün adı: | Flanşlı Salıncak Çek Valf | Gövde Malzemesi: | Sfero Döküm / Demir |
|---|---|---|---|
| Renk: | Müşterinin İsteği | Bağ: | Flanş Uçları, RF |
| Orta: | Su Yağ Gaz, buhar | Çalışma sıcaklığı: | -20~180℃ |
| Güç: | Olmayan | Disk malzemesi: | WCB |
| Vurgulamak: | 80mm Flanşlı Döner Çekvalf,Karbon Çelik Flanşlı Salınım Çekvalf,GB Standart Döner Çekvalf Flanşlı |
||
Salıncak tipi çelik çek dönüş valfi, basınç için uygundur 1.6~25MPa/2.0-42.0MPa çalışma sıcaklığı -29~+550℃ petrol, kimya, ilaç, kimyasal gübre, enerji endüstrisi ve boru hattının diğer koşulları, su için geçerli ortam, yağ, buhar, asit ortamı.Boru hattındaki ortamın geri akışını önlemek için boru hattındaki ortamın tek yönlü akışını kontrol eden bir vanadır.Çek valfler otomatik valflere aittir.Açılan ve kapanan kısımlar akan ortamın gücü ile açılır veya kapanır.Çek valfler, kaza durumunda medyanın geri akışını önlemek için boru hattında yalnızca tek yönlü ortam akışı için kullanılır.Esas olarak petrol, kimya, ilaç, kimyasal gübre, elektrik enerjisi ve diğer boru hatlarında kullanılır.
| Ana bölüm | Parça malzemesi |
| Gövde, Kaput | WCB |
| Disk | DİK+2Cr13 |
| Kök | Q235 |
| mil | Karbon çeliği, Paslanmaz çelik |
| H44H-16C | DN | L | D | D1 | D2 | sevgili | z-Фd | H |
| 40 | 200 | 145 | 110 | 85 | 16-2 | 4-Ф18 | 126 | |
| 50 | 230 | 160 | 125 | 100 | 16-2 | 4-Ф18 | 132 | |
| 65 | 290 | 180 | 145 | 120 | 18-2 | 4-Ф18 | 151 | |
| 80 | 310 | 195 | 160 | 129 | 20-2 | 8-Ф18 | 164 | |
| 100 | 350 | 215 | 180 | 155 | 20-2 | 8-Ф18 | 185 | |
| 125 | 400 | 245 | 210 | 185 | 22-2 | 8-Ф18 | 202 | |
| 150 | 480 | 280 | 240 | 210 | 24-2 | 8-Ф23 | 223 | |
| 200 | 550 | 340 | 295 | 266 | 24-2 | 12-Ф23 | 350 | |
| 250 | 650 | 405 | 355 | 319 | 26-2 | 12-Ф26 | 331 | |
| 300 | 750 | 460 | 410 | 370 | 28-2 | 12-Ф26 | 432 |
Valf, gövde, kapak, disk, külbütör ve külbütör mili ve diğer parçalardan oluşur, disk otomatik olarak sıvı geri akışını önleyebilir.Valfin diski, sıvı basıncının etkisi altında açılır ve sıvı, giriş tarafından çıkış tarafına akar.Giriş basıncı çıkış basıncından daha düşük olduğunda, sıvı basıncı farkının ve kendi yerçekiminin etkisi altında medyanın geri akışını önlemek için disk otomatik olarak kapanacaktır.
1. Sıvı direnci küçüktür, ortamın el fırçasıyla sızdırmazlık yüzeyi ve küçük erozyon.
2. Basit şekil, iyi üretim teknolojisi, geniş uygulama yelpazesi.
3. Gövde boşluğundaki sınırlı konumlu cihaz, valf diskinin açılma pozisyonunun kapatılamayacak kadar yüksek olmasını önler, böylece makinenin çalışma performansı daha istikrarlı olur
4. Kurulum sırasında, orta akış yönü, valf gövdesi üzerindeki ok yönü ile tutarlıdır.
1. Vana kuru bir depoya yerleştirilmelidir ve açık havada saklanması kesinlikle yasaktır.
2. Uzun süreli depolama düzenli olarak sürdürülmelidir.
3. Çalışma koşulları, performans spesifikasyonlarının gerekliliklerini karşılamalıdır.
4. Kurulumdan önce basınç testi yapılmalıdır ve kurulum ancak gereksinimleri karşılıyorsa gerçekleştirilebilir.
5. Montajdan önce boru ve valf boşluğu temizlenmelidir.
6. Ürün, kurulumdan sonra büyük bir dış kuvvete maruz kalmayacaktır.
7. Vana genellikle yatay boru hattına monte edilir, ancak dikey boru hattına veya eğimli boru hattına da monte edilebilir ve orta akış yönüne ve vana gövdesi üzerindeki ok yönüne dikkat edin.
