Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|

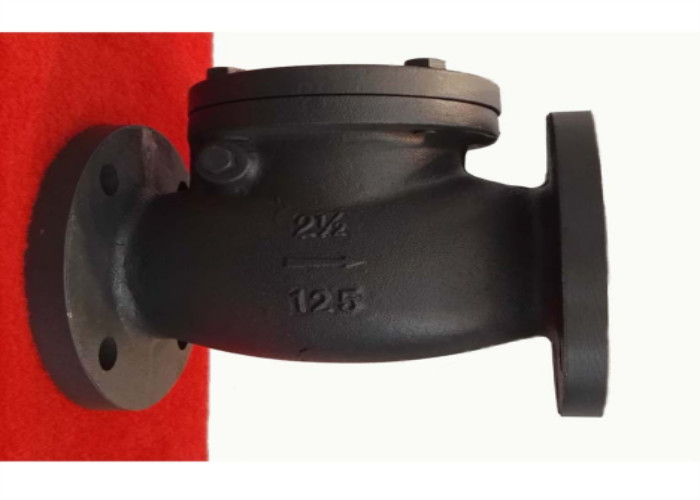

| Ürün adı: | Salıncak Çekvalf | renk: | Müşterinin İsteği, Siyah/gri |
|---|---|---|---|
| Standart: | API | Gövde Malzemesi: | gri demir |
| Bağ: | Flanş Uçları, RF | Orta: | Su Petrol Gaz |
| Yapı: | Sallanmak | ortam sıcaklığı: | Orta sıcaklık |
| Vurgulamak: | 2 flanşlı salınımlı çek valf,boru hattı flanşlı salınımlı çek valf,2 flanşlı salınımlı çek valf |
||
Eylem ilkesi
Valf, valf gövdesi, valf kapağı, valf diski, külbütör ve diğer parçalardan oluşur.Valf diski, sıvının geri akışını otomatik olarak önleyebilir.Valfin valf diski, sıvı basıncının etkisi altında açılır ve sıvı, giriş tarafından çıkış tarafına akar.Giriş basıncı çıkış basıncından daha düşük olduğunda, valf diski sıvı basıncı farkının etkisi, kendi yerçekimi ve ortamın geri akmasını önlemek için diğer faktörlerin etkisi altında otomatik olarak kapanır.
bağlantı ölçümü
| boyut | L | φ2 | φ1 | φ | Z-Фd | H |
| 2＂ | 203 | 152.4 | 120,7 | 50.8 | 4-Ф19 | 102 |
| 2,5＂ | 216 | 177.8 | 139.7 | 63,5 | 4-Ф19 | 113 |
| 3＂ | 241 | 190 | 152.4 | 76.2 | 4-Ф19 | 118 |
| 4＂ | 292 | 228.6 | 190.5 | 101.6 | 8-Ф19 | 138 |
| 5＂ | 330 | 254 | 215.9 | 127 | 8-Ф22,2 | 155 |
| 6＂ | 356 | 279.4 | 241.3 | 152.4 | 8-Ф22,2 | 167 |
| 8＂ | 495 | 342.9 | 298,5 | 203.2 | 8-Ф22,2 | 200.3 |
| 10＂ | 622 | 406.4 | 361,95 | 254 | 12-Ф25 | 252.5 |
| 12＂ | 399 | 482.6 | 431.8 | 304,8 | 12-Ф25 | 297.5 |
| Gövde malzemesi | HT200 |
| O-ring | ZHMn58-2-2 |
| Disk | HT200 |
| conta | 08+Esnek grafit |
| Kök | HT200 |
| kaput | HT200 |
1.Saklama, kurulum ve kullanım talimatları 1. Vana kuru bir depoda saklanacak, toz ve su geçirmez hazırlıklar yapılacaktır.Açık havada saklanması kesinlikle yasaktır.
2. Uzun süreli depolama için düzenli olarak bakımı yapılmalıdır.
3. Montajdan önce, basınç testli valfin modelinin ve özelliklerinin tutarlı olup olmadığını kontrol edin, valfin içini ve dışını temizleyin, valfin esnek bir şekilde dönüp dönmediğini ve sızdırmazlık yüzeyinin hasar görüp görmediğini kontrol edin.Onaylandıktan sonra kurulum gerçekleştirilebilir.
4. Vananın monte edildiği boru hattı veya ekipman, vana sızdırmazlık yüzeyinin çizilmesini önlemek için boru hattındaki veya ekipmandaki yağ, kaynak cürufu ve diğer muhtelif maddeleri temizlemek için önce yıkanmalı veya temizlenmelidir.
5. Vanayı manuel olarak yüklerken ve boşaltırken, atılması yasaktır.
6. Vana genellikle yatay boru hattına kurulur ve dikey boru hattına monte edilemez.Orta akış yönünün valf gövdesi üzerindeki ok yönü ile tutarlı olduğuna dikkat edin.
7. Montajdan önce basınç testi yapılmalıdır ve montaj ancak gereklilikleri karşılıyorsa gerçekleştirilebilir.
8. Ürün, kurulumdan sonra büyük bir dış kuvvete maruz bırakılmamalıdır.
9. Çalışma koşulları, performans spesifikasyonlarındaki gerekliliklerle uyumlu olacaktır.
