Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|

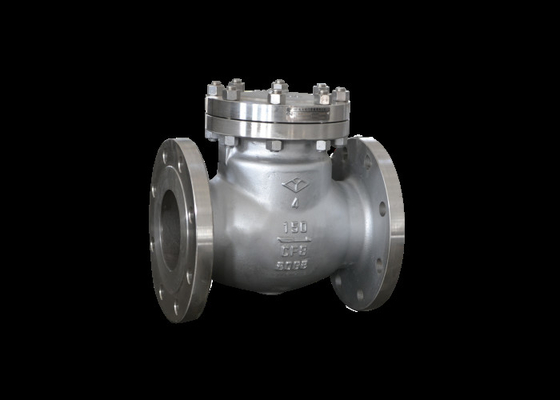

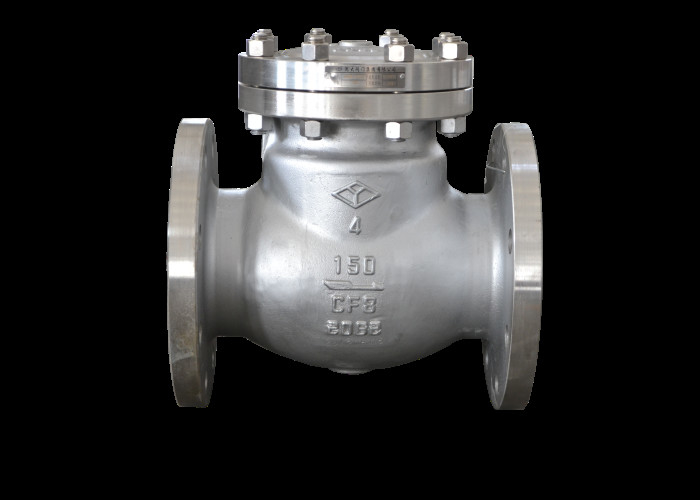

| Ürün adı: | Salıncak Çekvalf | renk: | Müşterinin İsteği |
|---|---|---|---|
| medya: | Su, Yağ, buhar | Gövde Malzemesi: | Paslanmaz çelik |
| Bağ: | Flanş Uçları, RF | Çalışma sıcaklığı: | -29℃~425℃ |
| Tip: | Sallanmak | Baskı yapmak: | 150LB |
| Vurgulamak: | 150 lb basınç salınımlı çek valf flanşlı,paslanmaz çelik salınımlı çek valf flanşlı,150 lb basınç flanşlı salınımlı çek valf |
||
Bu vana sadece çeşitli boru hatlarında veya ekipmanlarda ortamın ters akışını önlemek ve tek yönlü açıp kapatmak için kullanılır.
| boyut | L | D | D1 | D2 | sevgili | Z-Фd | H |
| 2＂ | 203 | 152.4 | 120,7 | 92.1 | 19.5-1.6 | 4-Ф19 | 133 |
| 2,5＂ | 216 | 177.8 | 139.7 | 105 | 22.5-1.6 | 4-Ф19 | 152.5 |
| 3＂ | 241 | 190 | 152.4 | 127 | 24-1.6 | 4-Ф19 | 161 |
| 4＂ | 292 | 228.6 | 190.5 | 157 | 24-1.6 | 8-Ф19 | 211 |
| 5＂ | 330 | 254 | 215.9 | 185,7 | 24-1.6 | 8-Ф22,2 | 232 |
| 6＂ | 356 | 279.4 | 241.3 | 216 | 25.5-16 | 8-Ф22,2 | 254 |
| 8＂ | 495 | 342.9 | 298,5 | 270 | 29-1.6 | 8-Ф22,2 | 294 |
| Flanş ucu | ANSI B 16.5 |
| Yüz yüze | ASME B 16.1 |
| Tasarım ve üretim | ASME B 16.34 |
| Nominal basınç | 150 LB |
| cehennem Testi(su) | 3.0 mpa |
| Mühür Testi (su) | 2,2 mpa |
| Uygun sıcaklık | sıcaklık ≤ 150 ℃ |
| Uygun basınç | basınç < 150LB. |
| Uygun ortam | Su, buhar, yağ ve nitrik asit aşındırıcı sıvılar |
1.Saklama, kurulum ve kullanım talimatları 1. Vana kuru bir depoda saklanacak, toz ve su geçirmez hazırlıklar yapılacaktır.Açık havada saklanması kesinlikle yasaktır.
2. Uzun süreli depolama için düzenli olarak bakımı yapılmalıdır.
3. Montajdan önce, basınç testli valfin modelinin ve özelliklerinin tutarlı olup olmadığını kontrol edin, valfin içini ve dışını temizleyin, valfin esnek bir şekilde dönüp dönmediğini ve sızdırmazlık yüzeyinin hasar görüp görmediğini kontrol edin.Onaylandıktan sonra kurulum gerçekleştirilebilir.
4. Vananın monte edildiği boru hattı veya ekipman, vana sızdırmazlık yüzeyinin çizilmesini önlemek için boru hattındaki veya ekipmandaki yağ, kaynak cürufu ve diğer muhtelif maddeleri temizlemek için önce yıkanmalı veya temizlenmelidir.
5. Vanayı manuel olarak yüklerken ve boşaltırken, atılması yasaktır.
6. Vana genellikle yatay boru hattına kurulur ve dikey boru hattına monte edilemez.Orta akış yönünün valf gövdesi üzerindeki ok yönü ile tutarlı olduğuna dikkat edin.
7. Montajdan önce basınç testi yapılmalıdır ve montaj ancak gereklilikleri karşılıyorsa gerçekleştirilebilir.
8. Ürün, kurulumdan sonra büyük bir dış kuvvete maruz bırakılmamalıdır.
9. Çalışma koşulları, performans spesifikasyonlarındaki gerekliliklerle uyumlu olacaktır.
