Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|

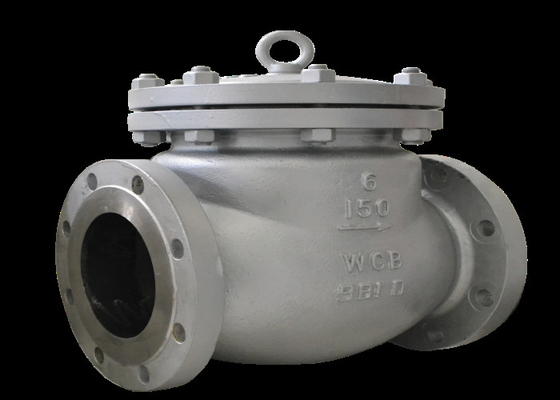

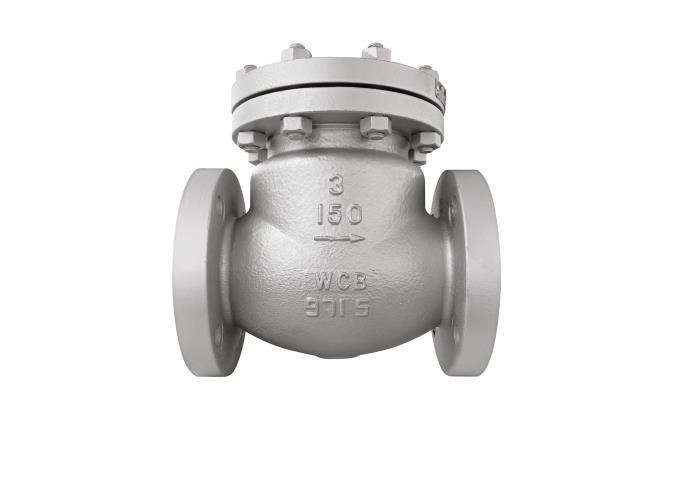

| Ürün adı: | Salıncak Çekvalf | renk: | Müşterinin İsteği, Gri |
|---|---|---|---|
| Standart: | API | Gövde Malzemesi: | Karbon çelik |
| Bağ: | Flanş Uçları, RF | Boyut: | DN50-300 |
| Baskı yapmak: | Orta Basınç,Class150LB~Class2500LB | ortam sıcaklığı: | Orta Sıcaklık, Yüksek Sıcaklık |
| Vurgulamak: | dökme çelik flanşlı salınımlı çek valf,3 inç flanşlı salınımlı çek valf,3 inçlik salınımlı çek valf flanşlı |
||
Valf, valf gövdesi, valf kapağı, valf diski, külbütör ve diğer parçalardan oluşur.Valf diski, sıvının geri akışını otomatik olarak önleyebilir.Valfin valf diski, sıvı basıncının etkisi altında açılır ve sıvı, giriş tarafından çıkış tarafına akar.Giriş basıncı çıkış basıncından daha düşük olduğunda, valf diski sıvı basıncı farkının etkisi, kendi yerçekimi ve ortamın geri akmasını önlemek için diğer faktörlerin etkisi altında otomatik olarak kapanır.
| boyut | L | D | D1 | D2 | sevgili | Z-Фd | H |
| 2＂ | 203 | 150 | 120,7 | 92．1 | 17.5-2 | 4-Ф19 | 150 |
| 2,5＂ | 216 | 180 | 139.7 | 105 | 20.7-2 | 4-Ф19 | 168 |
| 3＂ | 241 | 190 | 152.4 | 127 | 22.3-2 | 4-Ф19 | 179 |
| 4＂ | 292 | 230 | 190.5 | 157 | 22.3-2 | 8-Ф19 | 233 |
| 5＂ | 330 | 255 | 215.9 | 185,7 | 23-2 | 8-Ф22,2 | 253 |
| 6＂ | 356 | 280 | 241.3 | 216 | 23.9-2 | 8-Ф22,2 | 297 |
| 8＂ | 495 | 345 | 298,5 | 270 | 28-2 | 8-Ф22,2 | 334 |
| 10＂ | 622 | 405 | 362 | 323.8 | 28.6-2 | 12-Ф25.4 | 395 |
| 12＂ | 698 | 485 | 431.8 | 381 | 30.2-2 | 12-Ф25.4 | 451 |
| Bölüm adı | parça malzemesi |
| vücut, kaput, Braket, rocker | ASTM A216 WCB |
| silindirik pim | ASTM A276 410 |
| Disk | ASTM A105/ASTM A216 WCB |
| Olası hatalar | başarısızlık nedeni | eliminasyon yöntemi |
| Flanş sızdırmazlık yüzeyinde sızıntı |
1. Cıvatalar sıkılmamış. 2. Conta kırılmış veya arızalı. |
1. Cıvataları eşit ve simetrik olarak sıkın. 2. Contayı değiştirin. |
| Sızdırmazlık yüzeyinde sızıntı |
1. Sızdırmazlık yüzeyleri arasında kir ve diğer maddeler karışır. 2. Sızdırmazlık yüzeyi hasarlı. |
1 sızdırmazlık yüzeyini temizleyin. 2. Sızdırmazlık yüzeyini düzeltin veya parçaları değiştirin. |
Tasarım ve üretim: API 594-2017 flanş, pabuç, alın kaynağı ve alın kaynağı çek valfleri
· Yapı uzunluğu: API 594-2017 flanş, pabuç, alın kaynağı ve alın kaynağı çek valfleri
· Bağlantı ucu: ASME b16.5-2017 valf yapısı uzunluğu
· Muayene ve test: API 598-2016 vanaların muayenesi ve testi
·Basınç sıcaklık derecesi: ASME B16.34 flanşlı dişli ve kaynaklı vanalar
