Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|

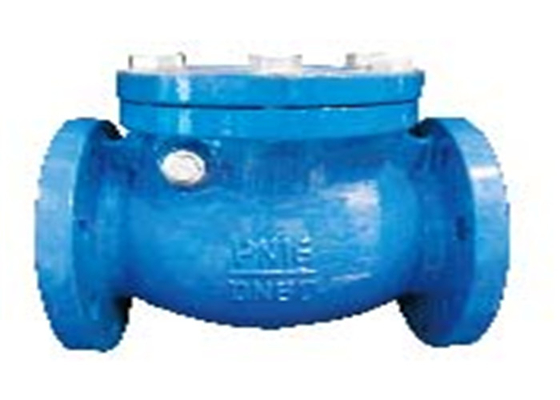

| Ürün adı: | Flanşlı Salıncak Çek Valf | Baskı yapmak: | Orta Basınç, Alçak Basınç |
|---|---|---|---|
| renk: | Müşterinin İsteği, mavi | Bağ: | Flanş Uçları |
| Boyut: | DN50~DN200 | Disk: | GG25 |
| Gövde Malzemesi: | GG25 | Orta: | Su Petrol Gaz |
| Vurgulamak: | dn50 salınımlı çek valf flanş tipi,çelik salınımlı çek valf flanşlı tip,dn50 flanşlı salınımlı çek valf |
||
Kullanım:
Bu vana sadece çeşitli boru hatlarında veya ekipmanlarda ortamın ters akışını önlemek ve tek yönlü açıp kapatmak için kullanılır.
1. Montajdan önce parçaların nitelikli olup olmadığını kontrol edin.Servis performansını etkileyen parçalar monte edilemez
2. Valf diski ve külbütör bağlantı cıvataları cıvata sıkma maddesi ile sıkılır
3. Vana gövdesinin iç boşluğu temizlenmeli ve flanş bağlantı cıvataları simetrik ve kademeli olarak sıkılmalıdır.
4. Montajdan sonra ürün sıkışmadan esnek bir şekilde açılıp kapatılmalıdır.
5.Tüm makinenin basınç testi, GB / T1 39 2 7 gereksinimlerini karşılamalıdır.
6. Vananın iç boşluğu ve ortam ile temas yüzeyi kırmızı astar ile boyanacak ve genel vana yüzeyi orta gri boya ile boyanacaktır.
| Nominal çap | DN50~DN200 | |
| Nominal basınç | 1,6 Mpa | |
| Uygun sıcaklık | sıcaklık ≤ 200 ℃ | |
| Basınç Testi | Mühür Testi (su) | 1.8 mpa |
| Kabuk Testi (su) | 2.4 mpa | |
| Uygun ortam | buhar su yağı | |
| DN | L | D | D1 | D2 | b | f | Z*φ | H |
| 50 | 200 | 165 | 125 | 99 | 20 | 2 | 4*19 | 115 |
| 65 | 240 | 185 | 145 | 118 | 20 | 2 | 4*19 | 130 |
| 80 | 260 | 200 | 160 | 132 | 22 | 2 | 8*19 | 147 |
| 100 | 300 | 220 | 180 | 156 | 24 | 2 | 8*19 | 166 |
| 125 | 350 | 250 | 210 | 184 | 26 | 2 | 8*19 | 188 |
| 150 | 400 | 285 | 240 | 211 | 26 | 2 | 8*23 | 217 |
| 200 | 500 | 340 | 295 | 266 | 30 | 2 | 12*23 | 275 |
