Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|

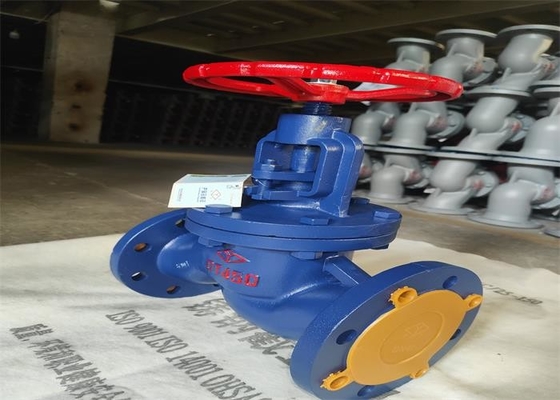

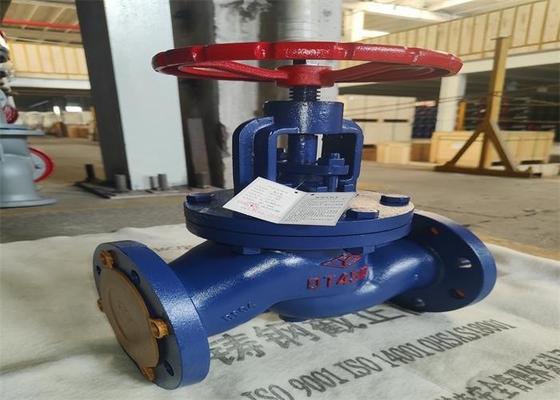

| Ürün adı: | Flanşlı Küresel Vana | Baskı yapmak: | 1,6 mpa |
|---|---|---|---|
| Güç: | el çarkı | Uygun sıcaklık: | ≤200℃ |
| Bağ: | Flanş ucu | Renk: | Müşterinin İsteği, mavi |
| Gövde Malzemesi: | gri demir | Orta: | Su Yağ Gaz, su, Buhar |
| Vurgulamak: | 15mm flanşlı diskli valf,gb standart flanşlı diskli valf,1.6 mpa basınç diskli diskli valf flanş tipi |
||
1. J41t/w/h/f/x-16, gb/t12233 standardına uygun flanş bağlantılı bir stop vanasıdır;
2. Valf, valf gövdesi, disk, kaput, valf çubuğu ve el çarkından oluşur.
Açma ve kapama amacına ulaşmak için valf diskini yükselmeye veya alçaltmak için valf gövdesini döndürmek için el çarkını çevirin
1. Yapı makul ve kompakttır ve hacim küçüktür.Valf gövdesi namlu şeklinde veya aerodinamiktir ve şekli güzeldir.
2. Açma ve kapama torku küçüktür ve conta güvenli ve güvenilirdir.
3. Valf yuvası, çalışma koşullarının gereksinimlerini karşılamak için herhangi bir kombinasyonda kapatma parçasının sızdırmazlık yüzeyi malzemesiyle eşleştirilebilen değiştirilebilir bir valf yuvası olabilir.
| Tip |
Nominal |
Ölçüm (mm) | |||||||
| L | D | D1 | D2 | sevgili | Z-Φd | H | D0 | ||
| J41T/G/Y/F/X-16 | 15 | 130 | 95 | 65 | 45 | 14-2 | 4-Φ14 | (113)200 | 80 |
| 20 | 150 | 105 | 75 | 55 | 16-2 | 4-Φ14 | (113)200 | 80 | |
| 25 | 160 | 115 | 85 | 65 | 16-2 | 4-Φ14 | (125)220 | 80 | |
| 32 | 180 | 135 | 100 | 78 | 18-2 | 4-Φ18 | (145)245 | 100 | |
| 40 | 200 | 145 | 110 | 85 | 18-3 | 4-Φ18 | (180)260 | 130 | |
| 50 | 230 | 160 | 125 | 100 | 20-3 | 4-Φ18 | (200)285 | 130 | |
| 65 | 290 | 180 | 145 | 120 | 20-3 | 4-Φ18 | (205)300 | 150 | |
| 80 | 310 | 195 | 160 | 135 | 22-3 | 8-Φ18 | 350 | 240 | |
| 100 | 350 | 215 | 180 | 155 | 24-3 | 8-Φ18 | 365 | 240 | |
| 125 | 400 | 245 | 210 | 185 | 26-3 | 8-Φ18 | 430 | 300 | |
| 150 | 480 | 280 | 240 | 210 | 28-3 | 8-Φ23 | 450 | 300 | |
| 200 | 600 | 335 | 295 | 265 | 30-3 | 12-Φ23 | 510 | 360 | |
| 250 | 650 | 405 | 355 | 320 | 32-3 | 12-Φ25 | 620 | 420 | |
| 300 | 698 | 460 | 410 | 375 | 34-3 | 12-Φ25 | 890 | 600 | |
Ana Parça malzemesi
| Bölüm adı | Malzeme |
| Gövde Kaputu | DN15-65 Gri Döküm /DN80-300 Sfero Döküm |
| Kök | Karbon çeliği, Paslanmaz çelik |
| Disk |
Gri demir＋ Pirinç, Gri demir, Gri demir＋Paslanmaz çelik,Gri demir＋F4,Gri demir＋kauçuk |
| conta | XB300 |
| Paketleme | esnek grafit |
| Somun | 25/35 |
| Mühür yüzüğü | HR200/Pirinç(YalnızcaDN15-50 için) |
