Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|

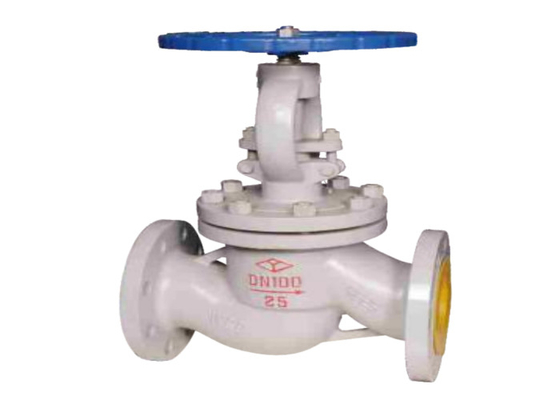

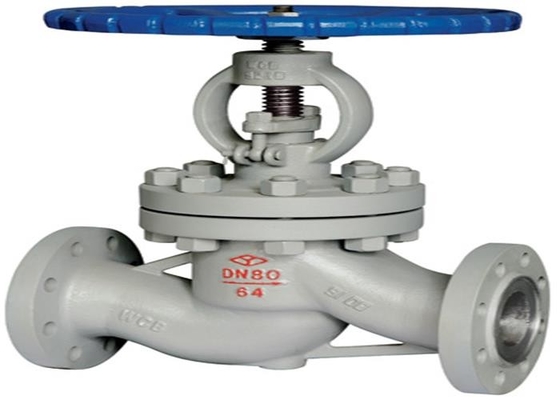

| Ürün adı: | Flanşlı Küresel Vana | Gövde Malzemesi: | Karbon çelik |
|---|---|---|---|
| Boyut: | DN15-DN300 | Orta: | Su Petrol Gaz |
| Renk: | Müşterinin İsteği, Simli Beyaz | Vana tipi: | Küresel Vana |
| Tip: | Küresel Vana Kapat/Aç | Disk malzemesi: | WCB |
| Standart veya Standart Olmayan: | Standart | BASKI YAPMAK: | Orta Basınç |
| Vurgulamak: | Rusya Flanşlı Küre Vana,4.0 Mpa Flanşlı Küre Vana,WCB Yükselen Kök Küre Vana |
||
Dökme çelik stop vanasının açma ve kapama kısmı silindirik bir disktir, sızdırmazlık yüzeyi düz veya koniktir ve disk sıvının merkez hattı boyunca düz bir çizgide hareket eder.Ulusal standart stop vanası yalnızca tam açılma ve tam kapanma için geçerlidir.Genellikle akışı ayarlamak için kullanılmaz.Özelleştirildiğinde ayarlanmasına ve kısılmasına izin verilir.Petrol, kimya endüstrisi, ilaç, kimyasal gübre ve elektrik enerjisi endüstrileri gibi çeşitli çalışma koşulları altında, 1,6mpa-16.0mpa nominal basınç ve - 29 ~ 550 ℃ çalışma sıcaklığı ile boru hatlarındaki boru hattı ortamını kesin veya bağlayın.Sürüş modları arasında manuel, vitesli şanzıman, elektrikli, pnömatik vb.
| Tip | Nominal Basınç (MPa) | Test Basıncı | Uygun Sıcaklık (C) | Uygun Ortam | |
| Mukavemet(Watcr)(MPa) | Muhafaza(Su)(MPa) | ||||
| J41H-16C | 1.6 | 2.4 | 1.8 | <425 | Garson.Buhar, Yağ |
| J41H-25 | 2.5 | 3.8 | 2.8 | ||
| J41H-40 | 4.0 | 6.15 | 4.51 | ||
| J41H-64 | 6.4 | 9,75 | 7.15 | ||

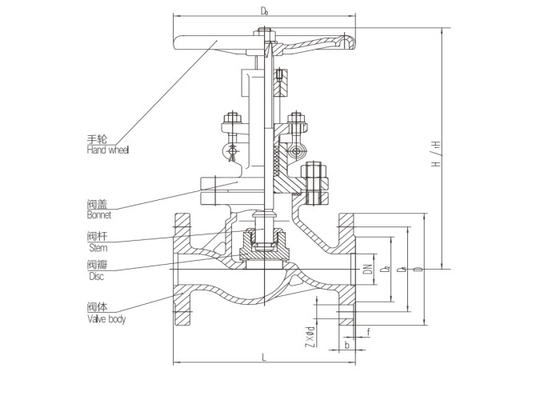

| Tip型号 | Nominal DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| J41H-16C | Ölçülen(mm) | L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 622 | 698 |
| D | 95 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 220 | 250 | 285 | 335 | 405 | 460 | ||
| D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 | ||
| Zxfd | 4XF14 | 4XF14 | 4XF14 | 4Xw 18 | 4X w18 | 4XF18 | 4XF18 | 8xF18 | 8xF18 | 8xF18 | 8xF22 | 12x w23 | 12x w25 | 12x w25 | ||
| J41H-16C | Ağırlık (kg) | 4.6 | 5.6 | 6.8 | 10.25 | 14.6 | 18.4 | 28,5 | 34 | 44.6 | 67.6 | 90.5 | 157.5 | 225 | 351 | |
| Tip型号 | Nominal DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| J41/941^-25 | Ölçülen(mm) | L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 622 | 711 |
| D | 95 | 105 | 115 | 135 | 145 | 160 | 180 | 195 | 230 | 270 | 300 | 360 | 425 | 485 | ||
| D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 190 | 220 | 250 | 310 | 370 | 430 | ||
| Zxfd | 4XF14 | 4XF14 | 4XF14 | 4Xw 18 | 4X w18 | 4XF18 | 8XF18 | 8xF18 | 8xw23 | 8xw25 | 8xw25 | 12x w26 | 12x w30 | 16x w30 | ||
| j41h-25 | Ağırlık (kg) | 4.6 | 5.6 | 6.92 | 10.4 | 15.1 | 18.4 | 27.5 | 34 | 54.75 | 83 | 112.5 | 168,5 | 226.5 | 391 | |
